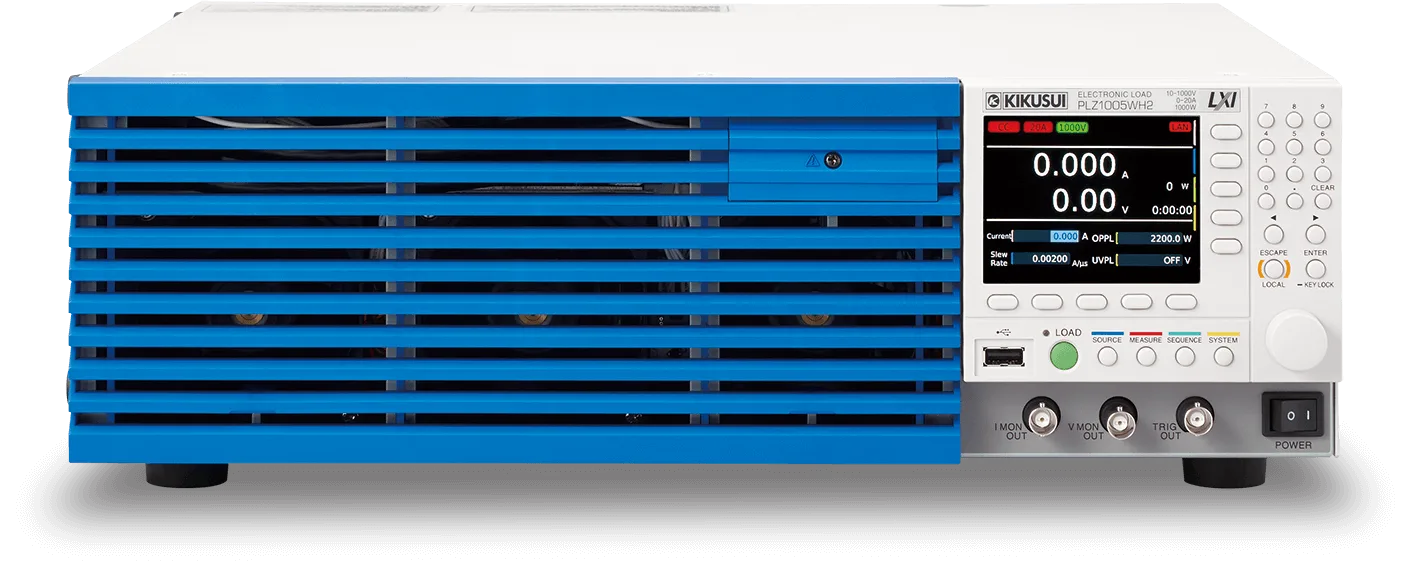

Kikusui PLZ-5WH2 — Compact High Voltage DC Electronic Load | Beban Elektronik
Kikusui PLZ-5WH2 Series adalah beban elektronik DC bertegangan tinggi (hingga 1000V) dan berdaya tinggi yang kompak, tersedia dalam rentang 1 kW hingga 20 kW per unit tunggal.
Available models include PLZ1005WH2, PLZ2005WH2, PLZ4005WH2, PLZ12005WH2, PLZ20005WH2.
Kikusui PLZ-5WH2 Series adalah beban elektronik DC bertegangan tinggi (hingga 1000V) dan berdaya tinggi yang kompak, tersedia dalam rentang 1 kW hingga 20 kW per unit tunggal. Dirancang khusus untuk evaluasi catu daya berkapasitas besar, pengisi daya EV, baterai sekunder, dan konverter DC-DC dengan simulasi beban yang sangat realistis dan akurat. Seri ini memiliki antarmuka LAN/USB/RS232C standar, dukungan kontrol web browser, serta kemampuan operasi paralel hingga 100 kW.
Model & Varian
| Model | Daya Rating | Tegangan Operasi | Arus Rating | Konsumsi Daya |
|---|---|---|---|---|
| PLZ1005WH2 | 1000W | 10V - 1000V | 20A | 70 VA max |
| PLZ2005WH2 | 2000W | 10V - 1000V | 40A | 90 VA max |
| PLZ4005WH2 | 4000W | 10V - 1000V | 80A | 150 VA max |
| PLZ12005WH2 | 12000W | 10V - 1000V | 240A | 360 VA max |
| PLZ20005WH2 | 20000W | 10V - 1000V | 400A | 590 VA max |
Geser tabel ke samping untuk melihat semua spesifikasi →
Spesifikasi
| Daya Rating | 1 kW, 2 kW, 4 kW, 12 kW, 20 kW per unit (hingga 100 kW paralel) |
|---|---|
| Tegangan Operasi | 10V - 1000V DC (minimum voltage 1.5V) |
| Arus Rating | 20A, 40A, 80A, 240A, 400A (hingga 2000A paralel) |
| Slew Rate Maksimum | 20 A/μs |
| Mode Operasi | CC, CR, CV, CP, ARB (Arbitrary I-V Characteristics) |
| Fungsi Denyut & Gelombang | Pulse Function (1 Hz - 10 kHz), Sine Function (1 Hz - 10 kHz) |
| Antarmuka Komunikasi | LAN (LXI), USB, RS232C, Web Server bawaan (GPIB opsional) |
| Fitur Proteksi | OVP, OCP, OPP, UVP, OTP, WDP, Reverse Connection, Cutoff Function |
| Pengukuran & Logging | Data Logging bawaan (Tabel/Grafik) & simpan data CSV via USB |
| Operasi Paralel | Fleksibel hingga 5 unit (maksimum 100 kW / 2000A) |
| Konsumsi Daya | 70 VA - 590 VA max |
Aplikasi
Pengujian Baterai & EV — Battery Test & EV Testing
Pengujian baterai, battery emulator, dan sistem kelistrikan EV.
Lihat solusi aplikasi →Test Automation & ATE — Automated Test Equipment
Integrasi pengukuran, switching, dan pengujian otomatis.
Lihat solusi aplikasi →Butuh konsultasi teknis?
Kirim kebutuhan pengujian Anda — tim Terastek membantu menentukan konfigurasi yang sesuai.
