Structural health monitoring (SHM) adalah pendekatan pengukuran berkelanjutan untuk memahami kondisi, perubahan respons, dan potensi kerusakan pada struktur. Sistem SHM menggabungkan sensor, data acquisition (DAQ), komunikasi, penyimpanan data, dan analisis untuk memantau getaran, strain, displacement, tilt, suhu, serta parameter lingkungan.
Penerapannya mencakup jembatan, gedung, terowongan, pipeline, struktur industri, fasilitas energi, dan aset bersejarah. Data baseline dan tren jangka panjang membantu tim engineering melakukan inspeksi berbasis kondisi, mengevaluasi dampak beban atau gempa, serta menyusun prioritas pemeliharaan tanpa hanya mengandalkan inspeksi visual.
Standar yang Berlaku
| ISO 4866:2010 | Pengukuran getaran dan evaluasi dampaknya pada struktur tetap |
| ISO 13822:2010 | Basis penilaian struktur eksisting |
| ISO 10137:2007 | Basis desain untuk kenyamanan dan batas getaran pada gedung |
| ASTM E2512 | Structural health monitoring systems |
| ISO 13374 | Condition monitoring dan diagnostic data processing |
Jenis Pengujian & Use Case
- Ambient vibration test dan operational modal analysis
- Strain dan crack monitoring
- Displacement, tilt, dan settlement monitoring
- Monitoring dampak lalu lintas, mesin, atau konstruksi
- Structural response terhadap gempa dan angin
- Long-term condition monitoring dan trend analysis
- Alarm threshold dan inspeksi berbasis kondisi

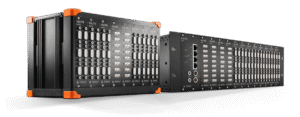

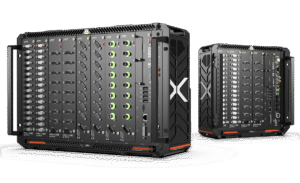

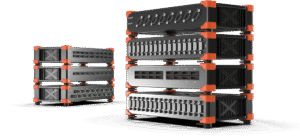

Instrumen Terkait
Referensi
- ISO 4866:2010 — Vibration of fixed structures — iso.org/standard/38967.html
- ISO 13822:2010 — Assessment of existing structures — iso.org/standard/46547.html
- ISO 10137:2007 — Vibration in buildings — iso.org/standard/30669.html
FAQ
Apa itu structural health monitoring?
SHM adalah proses pemantauan kondisi struktur menggunakan sensor dan pengukuran berulang atau berkelanjutan untuk menemukan perubahan respons dan indikasi kerusakan.
Sensor apa yang digunakan dalam SHM?
Sensor bergantung pada tujuan pengukuran dan dapat mencakup accelerometer, strain gauge, displacement sensor, tilt sensor, crack sensor, serta sensor suhu dan lingkungan.
Apa peran DAQ dalam SHM?
DAQ mengondisikan, mengambil, menyinkronkan, dan merekam sinyal sensor agar respons struktur dapat dianalisis dari waktu ke waktu.
Apakah SHM menggantikan inspeksi visual?
Tidak. SHM melengkapi inspeksi dan evaluasi engineering dengan data kuantitatif, tren, serta indikasi perubahan kondisi di antara jadwal inspeksi.
