Kikusui SR — High Power Intelligent Bipolar Power Supply PBZ | Catu Daya DC Programmable
PBZ SR adalah seri power supply DC bipolar berkemampuan tinggi yang dikembangkan dari seri PBZ, mendukung arus besar hingga ±100 A dan dirakit dengan komponen rak eksklusif…
Available models include PBZ20-60 SR, PBZ40-30 SR, PBZ60-20.1 SR, PBZ80-15 SR, PBZ20-80 SR, PBZ40-40 SR, PBZ60-26.8 SR, PBZ80-20 SR, PBZ20-100 SR, PBZ40-50 SR, PBZ60-33.5 SR, PBZ80-25 SR.

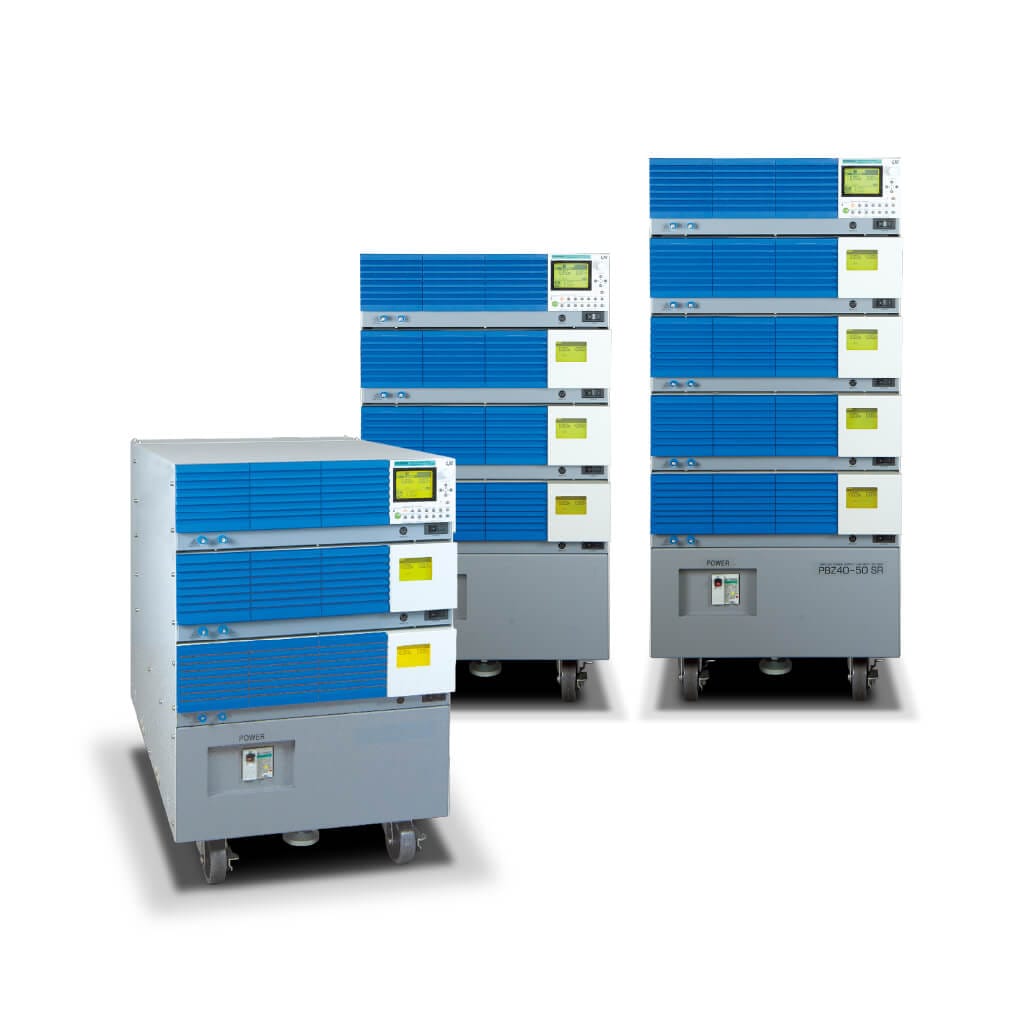

PBZ SR adalah seri power supply DC bipolar berkemampuan tinggi yang dikembangkan dari seri PBZ, mendukung arus besar hingga ±100 A dan dirakit dengan komponen rak eksklusif (Smart Rack). Operasi 4-kuadran memungkinkan penyuplaian (sourcing) maupun penyerapan (sink) daya sehingga cocok untuk beban induktif dan kapasitif, serta dilengkapi kontrol terpusat master-slave untuk sistem pengujian skala besar.
Model & Varian
| Model | Tegangan Output | Arus Output | Daya Output |
|---|---|---|---|
| PBZ20-60 SR | ±20 V | ±60 A | 1200 W |
| PBZ40-30 SR | ±40 V | ±30 A | 1200 W |
| PBZ60-20.1 SR | ±60 V | ±20.1 A | 1206 W |
| PBZ80-15 SR | ±80 V | ±15 A | 1200 W |
| PBZ20-80 SR | ±20 V | ±80 A | 1600 W |
| PBZ40-40 SR | ±40 V | ±40 A | 1600 W |
| PBZ60-26.8 SR | ±60 V | ±26.8 A | 1608 W |
| PBZ80-20 SR | ±80 V | ±20 A | 1600 W |
| PBZ20-100 SR | ±20 V | ±100 A | 2000 W |
| PBZ40-50 SR | ±40 V | ±50 A | 2000 W |
| PBZ60-33.5 SR | ±60 V | ±33.5 A | 2010 W |
| PBZ80-25 SR | ±80 V | ±25 A | 2000 W |
Geser tabel ke samping untuk melihat semua spesifikasi →
Spesifikasi
| Tegangan Output | ±20 V s.d. ±80 V (bipolar) |
|---|---|
| Arus Output | ±15 A s.d. ±100 A |
| Daya Output | 1200 W s.d. 2000 W |
| Ripple | 3 mV/30 mV s.d. 6 mV/40 mV (TYP) |
| Frekuensi Respons (CV) | DC s.d. 100 kHz (TYP) |
| Operasi | 4-kuadran (sourcing & sinking) |
| Kontrol | Master-slave tersinkronisasi (Smart Rack) |
| Antarmuka | LAN (LXI), USB, GPIB, RS232C |
| Dimensi | 432.6 × 579.4~844.8 × 700 mm |
| Berat | Approx. 110 s.d. 160 kg |
| Input | 200 s.d. 240 Vac, single phase |
Aplikasi
Test Automation & ATE — Automated Test Equipment
Integrasi pengukuran, switching, dan pengujian otomatis.
