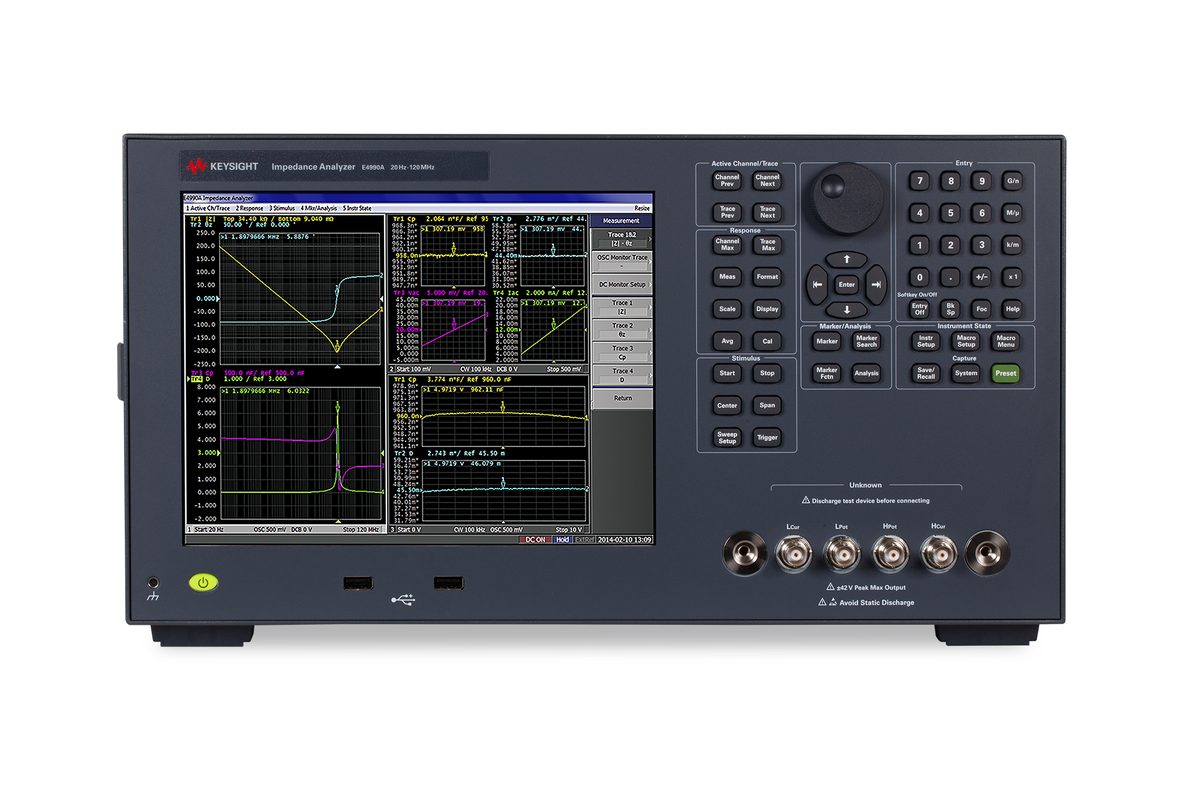

Impedance analyzer Keysight E4990A 20 Hz sampai 120 MHz untuk pengukuran komponen

Kapasitor elektrolitik yang menua tidak selalu langsung gagal. Nilainya sering masih berada dalam rentang yang tampak wajar ketika diukur dengan multimeter kapasitansi biasa, padahal komponen itu sudah mendekati akhir masa pakainya. Pengukuran ESR menangkap perubahan itu lebih awal, sehingga penyaringan kapasitor menjadi pekerjaan yang dapat direncanakan sebelum kegagalan terjadi.

Mengapa ESR berubah lebih dulu daripada nilai kapasitansi

Kapasitor elektrolitik tersusun dari anoda, katoda, dan lapisan pemisah yang diresapi elektrolit. Catatan teknis pabrikan kapasitor menjelaskan bahwa lapisan oksida hanya dapat terbentuk secara elektrokimia pada bagian yang tertutup elektrolit, sehingga kondisi elektrolit menentukan perilaku komponen sepanjang hidupnya. Ketika elektrolit berkurang atau berubah, jalur konduksi di dalam komponen memburuk, dan bagian resistif dari impedansinya naik.

Perhitungan untuk menunjukkan mengapa kenaikan itu lebih mudah terlihat daripada perubahan kapasitansi. Reaktansi kapasitif mengikuti X_C = 1 / (2πfC). Untuk kapasitor 100 µF pada frekuensi 100 Hz, X_C = 1 / (2π × 100 × 100 × 10⁻⁶) ≈ 15,9 ohm. Pada frekuensi 100 kHz, nilai yang sama memberi X_C ≈ 0,016 ohm.

Pada pengukuran di frekuensi tinggi, reaktansi kapasitif menjadi sangat kecil sehingga bagian resistif mendominasi hasil pengukuran. Karena itu pengukuran ESR pada frekuensi tinggi jauh lebih peka terhadap perubahan kondisi elektrolit daripada pengukuran kapasitansi pada frekuensi rendah. Nilai kapasitansi dapat masih tampak normal sementara ESR sudah berlipat.

Empat faktor yang memperpendek masa pakai

Catatan teknis pabrikan kapasitor elektrolitik membahas masa pakai melalui beberapa pengaruh yang terpisah, yaitu pengaruh suhu lingkungan terhadap masa pakai, pengaruh tegangan yang diterapkan, pengaruh ripple current, serta pengaruh operasi pengisian dan pengosongan. Catatan yang sama juga membahas arus masuk awal dan tegangan abnormal sebagai faktor tersendiri, di samping pemulihan tegangan dan penyimpanan.

Catatan pabrikan lain mengenai penuaan kapasitor elektrolitik menyatakan masa pakai dalam bentuk hubungan antara masa pakai nominal yang tercantum pada lembar data, suhu batas atas komponen, dan suhu pemakaian. Bentuk hubungan itu menjelaskan mengapa kapasitor yang dipakai pada suhu lebih rendah dapat bertahan jauh lebih lama daripada angka nominalnya, dan sebaliknya.

Untuk penyimpanan tanpa tegangan, catatan yang sama menyebutkan kondisi penyimpanan yang dinyatakan pada lembar data berada pada suhu antara 5 °C dan 35 °C dengan kelembapan antara 10 persen dan 75 persen. Kapasitor yang disimpan lama tanpa tegangan tetap mengalami perubahan, sehingga komponen yang baru dikeluarkan dari penyimpanan panjang perlu diperiksa sebelum dipasang.

Tabel: indikator hasil ukur dan tindakan yang sesuai

Hasil ukur	Yang ditunjukkan	Tindakan
Kapasitansi turun di luar toleransi	Kehilangan luas efektif atau kontak elektrolit	Ganti komponen; periksa penyebab suhu atau ripple
Kapasitansi normal, ESR jauh di atas nilai awal	Elektrolit memburuk, komponen mendekati akhir masa pakai	Ganti pada perawatan terjadwal berikutnya
ESR naik pada satu unit tetapi stabil pada unit lain	Perbedaan kondisi kerja atau perbedaan sirkulasi udara	Periksa suhu sekitar dan aliran udara di titik itu
Hasil berubah-ubah antar pengukuran	Kontak pengukuran atau kabel uji tidak stabil	Perbaiki penyambungan sebelum menyimpulkan kondisi komponen
Kapasitansi dan ESR sama-sama masih dalam batas	Komponen masih dalam kondisi baik	Catat sebagai nilai awal untuk perbandingan berikutnya

Cara menyaring kapasitor di lapangan dan di laboratorium

Instrumen pengukuran impedansi menyatakan hasil dalam pasangan parameter, misalnya Cp-D, Cs-D, Cp-Q, Cs-Q, Cp-Rp, dan Cs-Rs. Pasangan dengan akhiran huruf D atau Q menyatakan kerugian komponen, sedangkan pasangan dengan akhiran Rp atau Rs menyatakannya sebagai resistansi dalam model paralel atau seri. Untuk penyaringan kapasitor elektrolitik, pasangan seri Cs-Rs lebih sering dipakai karena nilainya langsung dapat dibandingkan dengan angka ESR pada lembar data.

Penyaringan yang dapat dibandingkan antar waktu memerlukan tiga hal: nilai awal yang tercatat, frekuensi uji yang sama setiap kali pengukuran, dan suhu pengukuran yang serupa. Perhatikan bahwa faktor yang menentukan hasil pengukuran impedansi meliputi frekuensi uji, level sinyal uji, DC bias, dan suhu. Mengubah salah satunya mengubah hasil, sehingga pengukuran yang dilakukan tanpa mencatat keempatnya sulit dibandingkan.

Tes praktis yang berguna: ukur beberapa unit kapasitor dari jenis yang sama pada satu titik rangkaian, lalu bandingkan nilainya satu terhadap yang lain. Kapasitor yang menyimpang jauh dari kelompoknya pada titik yang sama biasanya adalah kandidat penggantian, tanpa perlu menunggu sampai nilainya keluar dari toleransi lembar data.

Kapasitor genggam atau instrumen laboratorium

LCR meter genggam memadai untuk pemeriksaan cepat di lapangan dan untuk membandingkan satu unit dengan unit lain. Instrumen laboratorium dengan rentang frekuensi lebih lebar memberi hasil yang lebih dapat diulang dan memungkinkan pengukuran pada frekuensi yang benar-benar dipakai pada perbandingan antar waktu. Untuk penyaringan kapasitor dalam jumlah banyak, meter kapasitansi dengan frekuensi uji tetap mempercepat pekerjaan karena setiap unit diukur pada kondisi yang sama.

Daftar periksa penyaringan kapasitor

Catat nilai awal kapasitansi dan ESR untuk setiap jenis kapasitor yang dipakai.
Tetapkan frekuensi uji yang dipakai untuk penyaringan dan jangan mengubahnya.
Catat suhu saat pengukuran dilakukan.
Pastikan penyambungan dan kabel uji stabil sebelum menilai hasil.
Ukur beberapa unit dari jenis yang sama untuk memperoleh gambaran sebaran nilai.
Bandingkan nilai ESR hasil ukur dengan nilai awal, bukan hanya dengan toleransi lembar data.
Periksa suhu sekitar dan aliran udara pada titik yang kapasitornya paling cepat menua.
Ganti kapasitor yang ESR-nya menyimpang jauh dari kelompoknya pada perawatan berikutnya.
Simpan hasil penyaringan beserta tanggalnya untuk melihat kecenderungan.

Kesalahan umum

Menilai kapasitor hanya dari nilai kapasitansi yang masih dalam toleransi.
Membandingkan hasil ESR yang diukur pada frekuensi berbeda.
Mengabaikan suhu pengukuran sehingga perbandingan antar waktu tidak sahih.
Menyimpulkan komponen rusak dari pengukuran yang kabel ujinya tidak stabil.
Mengukur kapasitor yang masih tersambung pada rangkaian berdaya.
Menyimpan kapasitor dalam waktu lama pada kondisi di luar kondisi penyimpanan yang dinyatakan.
Mencatat hanya kesimpulan baik atau buruk tanpa menyimpan nilai awalnya.

Peralatan dan konfigurasi terkait

Kesimpulan

ESR memberi tanda penuaan kapasitor elektrolitik lebih awal daripada nilai kapasitansi, terutama bila diukur pada frekuensi tinggi ketika reaktansi kapasitif sudah sangat kecil. Penyaringan yang berguna memerlukan nilai awal yang tercatat, frekuensi uji dan suhu yang konsisten, serta perbandingan terhadap kelompok komponen yang sama. Untuk meninjau instrumen pengukuran impedansi yang sesuai dengan pekerjaan penyaringan Anda atau menyiapkan permintaan penawaran, tim Terastek dapat membantu mencocokkannya.
