Jawaban singkat: PICMG 1.3, atau SHB Express, memindahkan seluruh komponen aktif – CPU, chipset, memori, dan kontroler – dari motherboard ke satu papan colok bernama System Host Board, lalu menaruhnya di atas backplane pasif yang pada dasarnya hanya berisi konektor dan jalur (PICMG). Motherboard standar seperti Mini-ITX atau ATX menyatukan semuanya pada satu papan dengan jumlah slot yang melekat pada modelnya. Bedanya bukan sekadar jumlah slot, melainkan serviceability, yaitu MTTR (mean time to repair – rata-rata waktu yang dibutuhkan untuk mengembalikan mesin ke kondisi produksi).
Arsitektur: apa yang berpindah dari motherboard ke SHB

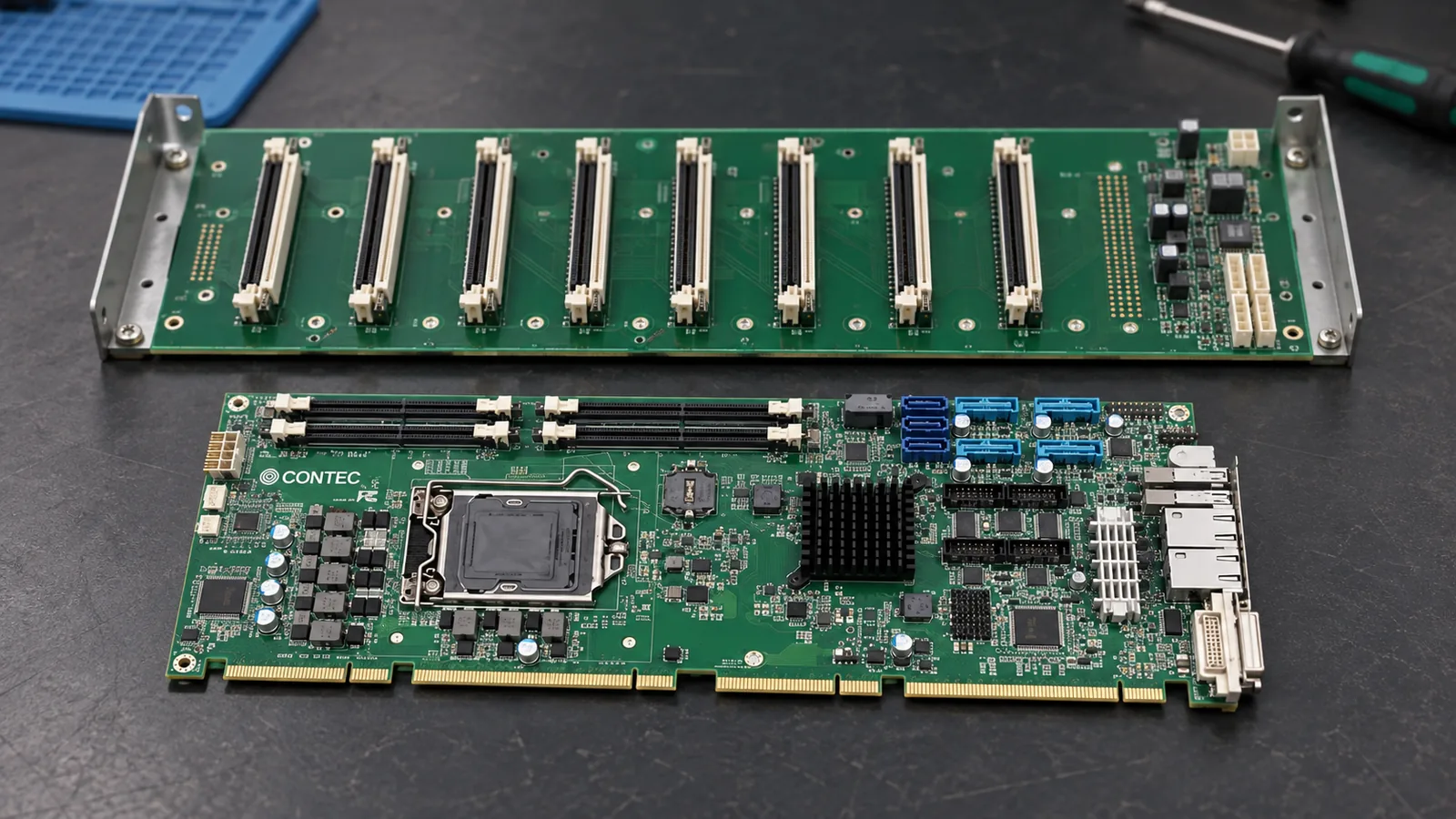

PICMG menyatakan bahwa SHB Express merupakan peningkatan dari spesifikasi PICMG 1.0 PCI-ISA dengan penambahan slot PCI Express untuk kartu periferal komersial, dan antarmuka ISA langsung tidak didukung pada host board SHB Express (PICMG, SHB Express). Seperti PICMG 1.0, PICMG 1.3 memindahkan seluruh komponen aktif yang biasanya ada di motherboard PC ke satu papan colok bernama System Host Board (PICMG, SHB Express). Backplane-nya dapat berisi hanya konektor, yang menurut PICMG menghasilkan sistem lebih andal dengan MTTR rendah dan peningkatan kinerja sederhana ketika SHB baru muncul (PICMG, SHB Express). Yang diganti saat naik generasi adalah modul aktif, bukan rangka dan perkabelan mesin.
Slot dan jalur ekspansi: siapa yang menentukan
Susunan slot ditentukan backplane, bukan papan aktif. Interkoneksi PCI Express antara SHB dan backplane dapat beroperasi pada x1, x4, x8, x16, dan lebar lain sesuai kemampuan keduanya, sedangkan bagian PCI(-X) opsional mendukung operasi 32-bit dengan clock 33, 66, 100, atau 133 MHz serta pin pengaktif PCI-X bila keduanya mampu; daya kartu memperoleh koneksi tambahan melalui konektor tepi SHB (PICMG, SHB Express).
Pada motherboard standar, jumlah dan lebar slot melekat pada model papan. CONTEC GSPI-Q3700-LLVA adalah papan PICMG 1.3 yang daftar expansion bus-nya kosong karena ekspansinya disediakan backplane, dengan I/O tetap 2x 1000BASE-T, empat port serial, SATA III, DVI-I, dan HDMI (CONTEC, halaman spesifikasi GSPI-Q3700-LLVA). Pilih backplane dari daftar kartu, baru pilih SHB yang cocok.
Tabel: motherboard standar vs PICMG 1.3 SHB dengan backplane pasif
| Aspek | Motherboard standar (Mini-ITX / ATX) | PICMG 1.3 SHB + backplane pasif |
|---|---|---|
| Slot ekspansi | Jumlah dan lebar slot melekat pada model papan; menambah slot berarti ganti papan atau casing. | Ditentukan backplane: PCIe x1, x4, x8, x16 sesuai kemampuan SHB dan backplane, plus PCI(-X) 32-bit opsional (PICMG). |
| Serviceability | Diagnosa menuntut bongkar papan; penggantian menyentuh banyak kabel dan kartu. | Backplane dapat berisi hanya konektor; penggantian terpusat pada modul aktif SHB, diagnosa lewat IPMI (PICMG). |
| Jalur upgrade | Naik generasi CPU atau chipset berarti papan baru, biasanya perkabelan dirakit ulang. | SHB baru dengan chipset baru dipasang pada backplane yang sama (PICMG). |
| Termal dan aliran udara | Ruang casing terbagi papan, kabel, dan kartu; jalur udara ikut tata letak papan. | Komponen aktif terpusat pada satu modul; posisi kartu ditentukan backplane, daya lewat konektor tepi (PICMG). |
| Getaran dan ketahanan mekanis | Banyak kabel ke panel dan penyimpanan; sambungan lepas jadi titik rawan. | Konektor tepi terkunci ke backplane; SATA, USB, Ethernet opsional dirutekan ke backplane (PICMG). |
| Penggunaan tipikal | Peralatan ringkas dan kabinet tunggal, misalnya Mini-ITX CONTEC SMB-I73U01-LLVA berinput DC 10,8-31,2 VDC (CONTEC). | HMI, otomasi pabrik, komunikasi M2M, produksi wafer (PICMG); contoh SHB CONTEC GSPI-Q3700-LLVA. |
MTTR dan serviceability: menghitung waktu perbaikan
PICMG mengaitkan backplane berisi hanya konektor dengan sistem lebih andal dan MTTR rendah (PICMG, SHB Express). Klaim itu menyangkut jalur perbaikan; di sini yang dibahas adalah serviceability, yaitu seberapa cepat mesin kembali berproduksi. Pada backplane pasif diagnosa menyempit menjadi “ganti modul aktif”, sedangkan pada motherboard standar diagnosa sering menuntut pembongkaran papan. Perhitungan berikut memakai asumsi ilustratif, bukan data lapangan:
- Skenario A – ganti SHB: 10 + 5 + 5 + 5 + 15 = 40 menit (isolasi, buka panel, lepas konektor tepi, pasang SHB cadangan, boot dan verifikasi).
- Skenario B – telusur pada motherboard standar: 10 + 20 + 30 + 15 + 15 + 20 + 15 = 125 menit.
- Rasio: 125 dibagi 40 = 3,1, dengan selisih 125 – 40 = 85 menit per kejadian (perhitungan Terastek).
Angka itu hasil asumsi di atas, bukan janji. Pada operasi tiga shift, selisih 85 menit mudah memakan sebagian besar satu shift produksi bila seluruh lini berhenti, sehingga tidak ada angka MTTR yang berlaku umum: tetapkan anggaran lini Anda dan uji dengan penggantian nyata di luar jam produksi. PICMG juga menyebut diagnostik sistem tingkat lanjut melalui IPMI (PICMG, SHB Express); aturan praktis Terastek: bila logging peristiwa aktif, teknisi mendapat jejak sebelum membuka panel.
Termal, aliran udara, dan daya
Pada motherboard standar, ruang casing terbagi oleh papan, kabel, dan kartu. Pada PICMG 1.3, komponen aktif terpusat pada satu modul tegak di backplane, sehingga jalur udara utama lebih mudah dipetakan. Input DC rentang lebar juga tersedia pada papan standar: CONTEC SMB-I73U01-LLVA menyatakan input DC 10,8-31,2 VDC (CONTEC, halaman spesifikasi SMB-I73U01-LLVA). Di lantai produksi Indonesia, catu umumnya 230 V fasa-netral dan 380 V antar-fasa pada 50 Hz, yang tetap diturunkan ke rel DC internal.
Hitung anggaran daya dari total beban kartu ekspansi pada backplane, bukan hanya kebutuhan papan, karena konektor tepi menyediakan daya tambahan bagi slot (PICMG, SHB Express). Banyak SHB industri dinyatakan pada rentang operasi tertentu, misalnya 0 sampai 60 derajat Celsius pada GSPI-Q3700-LLVA (CONTEC, halaman spesifikasi GSPI-Q3700-LLVA); sisakan margin, terutama bila panel tertutup rapat saat mesin berjalan tiga shift penuh.
Getaran dan ketahanan mekanis
Kabel yang menjuntai dari papan ke panel adalah titik yang paling sering bekerja sendiri pada mesin dengan motor atau konveyor. PICMG menyatakan SHB Express menyediakan dukungan opsional untuk merutekan SATA, USB, dan Ethernet dari konektor tepi SHB ke backplane yang kompatibel (PICMG, SHB Express). Bila dipakai, jalur data tidak lagi melewati kabel lepas di dalam kabinet. Opsional tidak otomatis – periksa apakah backplane benar-benar meneruskan ketiganya, dan pastikan pengunci modul dipakai sesuai desain agar konektor tepi tidak bergeser saat mesin bergetar.
Jalur upgrade dan keputusan jangka panjang
Perbedaannya terletak pada apa yang dibongkar saat generasi prosesor berganti. PICMG menyatakan backplane pasif memberi peningkatan kinerja yang sangat sederhana ketika SHB baru dengan chipset baru muncul (PICMG, SHB Express): modul aktif diganti, rangka dan perkabelan tetap. Pada motherboard standar, papan pengganti biasanya menyeret perubahan tata letak kabel. I/O tetap juga perlu dinilai: GSPI-Q3700-LLVA membawa dua LAN 1000BASE-T, empat port serial, SATA III, dan DDR4-2133 hingga 128 GB pada empat soket SO-DIMM (CONTEC, halaman spesifikasi GSPI-Q3700-LLVA), sementara papan standar ringkas sudah membawa M.2 serta hardware monitor, remote power-on, dan watchdog timer (CONTEC, halaman spesifikasi SMB-I73U01-LLVA). Bila mesin hidup lebih dari satu generasi prosesor, nilai ulang biaya pembongkaran di setiap skenario upgrade.
Checklist keputusan: arsitektur mana untuk mesin ini
- Daftar kartu beserta lebar jalurnya: berapa PCIe x1, x4, x8, x16, dan apakah masih ada PCI atau PCI-X 32-bit.
- Konfirmasi apakah masih ada kartu ISA; bila ada, PICMG 1.3 bukan jalur langsung karena SHB Express tidak mendukung antarmuka ISA langsung (PICMG).
- Perkirakan umur pakai mesin dan berapa generasi prosesor yang akan dilewati.
- Tetapkan anggaran MTTR lini dan uji dengan penggantian nyata, bukan asumsi katalog.
- Nilai akses fisik: apakah modul aktif dapat diganti tanpa membongkar seluruh kabinet.
- Periksa aliran udara dan suhu ruang saat tiga shift penuh, termasuk margin terhadap batas suhu papan.
- Periksa kondisi daya di lokasi pada 230 V fasa-netral dan 380 V antar-fasa, 50 Hz; tentukan apakah input DC rentang lebar perlu.
- Timbang risiko getaran dan jumlah kabel yang bergerak di dalam kabinet.
- Pastikan backplane benar-benar meneruskan SATA, USB, atau Ethernet bila fitur itu diandalkan (PICMG).
Kesalahan umum
- Menyamakan slot yang tercetak pada papan dengan jumlah slot kartu, padahal pada PICMG 1.3 susunan slot ditentukan backplane (PICMG).
- Mengasumsikan PICMG 1.3 kompatibel dengan ISA, padahal ISA langsung tidak didukung pada host board SHB Express (PICMG).
- Menghitung MTTR hanya dari waktu membuka casing, padahal diagnosa dan verifikasi I/O ikut dihitung (perhitungan Terastek).
- Memilih SHB kelas prosesor tinggi saat persoalan sebenarnya akses perawatan dan waktu berhenti lini.
- Memilih board PICMG 1.3 tanpa memastikan tersedia backplane dengan susunan slot yang cocok.
- Mengandalkan pengurangan kabel (PICMG, SHB Express) tanpa memverifikasi backplane yang dipakai.
Peralatan dan konfigurasi terkait
- SHB atau SBC industri: CONTEC GSPI-Q3700-LLVA dan CONTEC GSPI-Q4700-LLVA.
- Papan standar untuk perbandingan: CONTEC SMB-I73U01-LLVA (Mini-ITX) dan CONTEC GMB-L3WHL300.
- Kategori embedded computer, brand CONTEC, hub aplikasi test automation / ATE.
- Artikel seri terkait: cara memilih industrial motherboard dan SBC untuk integrasi peralatan serta integrasi motherboard industri dengan peralatan termal dan daya.
- Pemilihan kartu pada slot: cara memilih kartu PCI/PCIe akuisisi data industri.
Kesimpulan
Fakta yang dapat dipegang: PICMG 1.3 memindahkan seluruh komponen aktif ke satu System Host Board, backplane dapat berisi hanya konektor, susunan slot PCIe x1 sampai x16 ditentukan bersama SHB dan backplane, PCI(-X) 32-bit opsional berclock 33 sampai 133 MHz, daya kartu memperoleh jalur tambahan melalui konektor tepi, dan diagnostik lanjutan tersedia melalui IPMI (PICMG, SHB Express). Motherboard standar tetap lebih sederhana untuk mesin ringkas dengan kebutuhan slot tetap (CONTEC, halaman spesifikasi SMB-I73U01-LLVA).
Pada mesin tiga shift yang berhenti berarti kehilangan keluaran, keputusan biasanya jatuh pada serviceability, dan pada perhitungan Terastek di atas selisihnya 85 menit per kejadian. Jika daftar kartu ekspansi, rentang suhu ruang, kondisi daya di lokasi, dan target waktu berhenti maksimum sudah tersedia, tim Terastek dapat meninjau spesifikasi maupun menyiapkan permintaan penawaran untuk konfigurasi tersebut.
