Kikusui BP — High Power Intelligent Bipolar Power Supply PBZ | Catu Daya DC Programmable

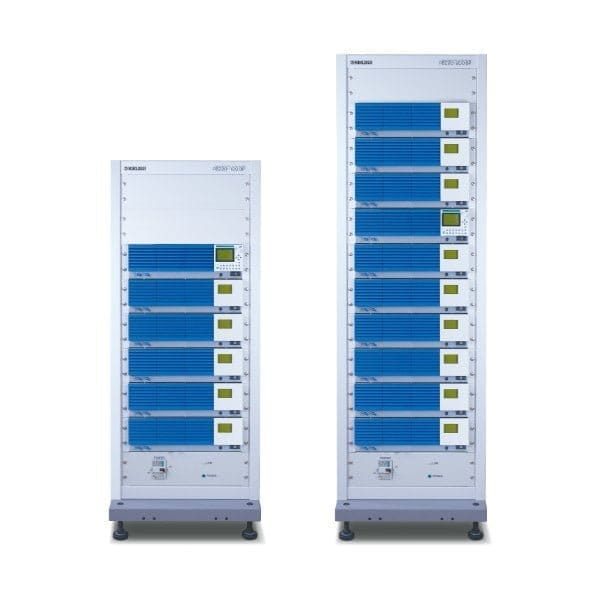

PBZ BP adalah seri power supply DC bipolar berkemampuan tinggi yang dikembangkan dari seri PBZ, dengan arus hingga ±200 A dan dirakit dalam sistem rak (bipolar pack).
Available models include PBZ20-120 BP, PBZ20-140 BP, PBZ20-160 BP, PBZ20-180 BP, PBZ20-200 BP, PBZ40-60 BP, PBZ40-70 BP, PBZ40-80 BP, PBZ40-90 BP, PBZ40-100 BP.
PBZ BP adalah seri power supply DC bipolar berkemampuan tinggi yang dikembangkan dari seri PBZ, dengan arus hingga ±200 A dan dirakit dalam sistem rak (bipolar pack). Operasi 4-kuadran memungkinkan sourcing dan sinking daya untuk beban induktif maupun kapasitif, dengan kontrol master-slave terpusat untuk sistem pengujian berdaya sangat besar.
Model & Varian
| Model | Tegangan Output | Arus Output | Daya Output |
|---|---|---|---|
| PBZ20-120 BP | ±20 V | ±120 A | 2400 W |
| PBZ20-140 BP | ±20 V | ±140 A | 2800 W |
| PBZ20-160 BP | ±20 V | ±160 A | 3200 W |
| PBZ20-180 BP | ±20 V | ±180 A | 3600 W |
| PBZ20-200 BP | ±20 V | ±200 A | 4000 W |
| PBZ40-60 BP | ±40 V | ±60 A | 2400 W |
| PBZ40-70 BP | ±40 V | ±70 A | 2800 W |
| PBZ40-80 BP | ±40 V | ±80 A | 3200 W |
| PBZ40-90 BP | ±40 V | ±90 A | 3600 W |
| PBZ40-100 BP | ±40 V | ±100 A | 4000 W |
Geser tabel ke samping untuk melihat semua spesifikasi →
Spesifikasi
| Tegangan Output | ±20 V s.d. ±40 V (bipolar) |
|---|---|
| Arus Output | ±60 A s.d. ±200 A |
| Daya Output | 2400 W s.d. 4000 W |
| Ripple | 6 mV/50 mV s.d. 12 mV/50 mV (TYP) |
| Frekuensi Respons (CV) | DC s.d. 80 kHz (TYP) |
| Operasi | 4-kuadran (sourcing & sinking) |
| Kontrol | Master-slave tersinkronisasi (Bipolar Pack) |
| Antarmuka | LAN (LXI), USB, GPIB, RS232C |
| Dimensi | 570 × 1350~1750 × 950 mm |
| Berat | Approx. 265 s.d. 370 kg |
| Input | 200 s.d. 240 Vac, single phase |
