Cara Memilih Alat Uji untuk Sistem Solar PV dan Inverter

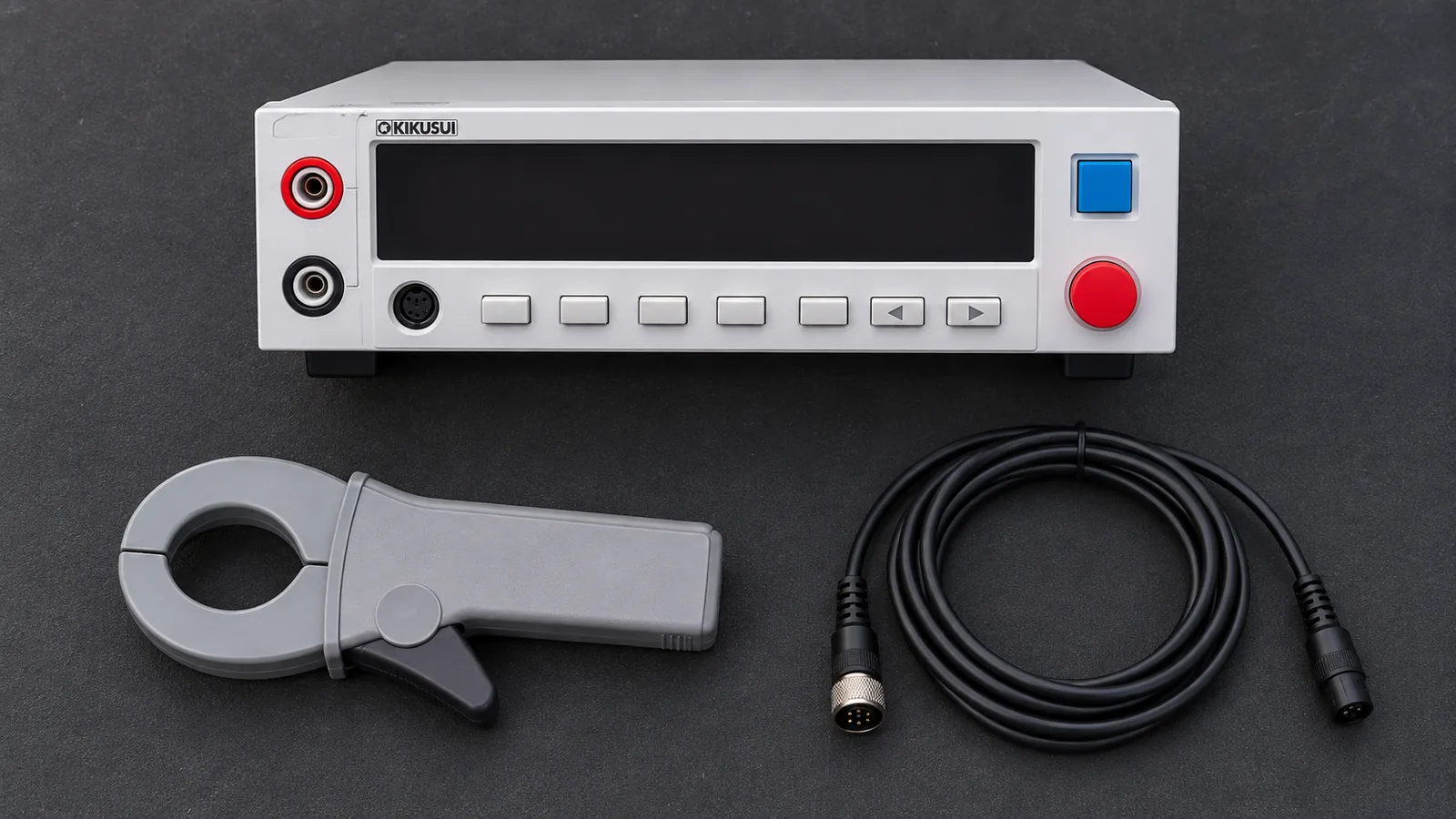

Ilustrasi AI: tester tahanan isolasi dengan layar mati, penjepit arus, dan kabel tergulung di atas alas kerja

Pemasangan sistem solar PV yang tumbuh cepat di Indonesia membawa kebutuhan baru pada pekerjaan pengujian: tegangan kerja yang jauh lebih tinggi daripada instalasi rumah tangga, arus searah, dan kebutuhan membuktikan kinerja sistem sebelum diserahkan kepada pemilik. Panduan ini membahas kebutuhan pengujian tersebut dan kemampuan instrumen yang harus dipenuhi untuk memenuhinya.

Tegangan kerja yang menentukan pilihan instrumen

Catatan aplikasi pabrikan alat uji menyebutkan bahwa susunan panel PV lazim dirancang dengan tegangan sampai 1.000 V DC pada pemasangan di atap dan 1.500 V DC pada pemasangan di tanah. Alat ukur yang dipakai untuk menguji rangkaian searah pada sistem seperti itu harus memiliki rating tegangan yang mencakup nilai tersebut, dan sebagian alat ukur arus penjepit menyediakan kemampuan sampai 2.000 V DC untuk keperluan ini.

Batas tegangan adalah syarat pertama yang harus dipenuhi, dan syarat itu berlaku bahkan sebelum fungsi pengukuran dipertimbangkan. Alat yang mampu mengukur besaran yang diinginkan tetapi tidak memiliki rating tegangan yang memadai bukan pilihan untuk pekerjaan ini.

Dua perilaku sistem PV yang mengubah cara menafsirkan hasil

Pertama, tegangan keluaran modul PV bergantung pada suhu dan berbanding terbalik dengannya: ketika suhu naik, tegangan modul turun. Kedua, arus yang dihasilkan modul PV berbanding lurus dengan iradiansi yang diterimanya, dan kondisi pengujian standar untuk iradiansi modul PV adalah 1.000 W per meter persegi.

Bila sebuah susunan dirancang untuk tegangan rangkaian terbuka 600 V pada kondisi pengujian standar, maka pada siang hari yang panas tegangan kerjanya akan lebih rendah, sedangkan pada pagi yang dingin dapat mendekati atau melampaui angka itu. Karena itu hasil pengukuran harus selalu dicatat bersama suhu dan kondisi iradiansi saat pengukuran, sebab tanpa keduanya angka tegangan dan arus tidak dapat dibandingkan dengan nilai yang diharapkan.

Tabel: kebutuhan pengujian dan kemampuan instrumen

Kebutuhan pengujian	Kemampuan instrumen yang diperlukan
Pengukuran tegangan searah rangkaian PV	Rating tegangan searah di atas tegangan sistem
Pengukuran arus dan daya searah	Kemampuan pengukuran arus searah dengan pencatatan
Pengujian tahanan isolasi	Tester isolasi dengan tegangan uji yang sesuai
Pengujian tegangan ketahanan	Tester tegangan ketahanan dengan pengaturan arus trip
Pengukuran daya dan harmonisa keluaran inverter	Power meter dan analyzer harmonisa
Pengujian keluaran inverter pada beban terkendali	Beban elektronik yang dapat diatur
Pengukuran pada rangkaian pengalih inverter	Probe terisolasi atau pengukuran dengan pemisahan galvani

Pengujian isolasi sebagai bagian dari serah terima

Standar internasional untuk sistem PV menetapkan persyaratan pengujian, dokumentasi, dan pemeliharaan, termasuk informasi dan dokumentasi yang harus diserahkan kepada pelanggan setelah pemasangan sistem PV tersambung jala-jala, beserta pengujian serah terima dan pemeriksaannya. Bagi laboratorium atau kontraktor, standar ini menjelaskan mengapa hasil pengujian harus terdokumentasi, bukan hanya dijalankan.

Pada peralatan, pengujian tahanan isolasi dan pengujian tegangan ketahanan dilakukan dengan instrumen yang menyediakan tegangan uji dan pengaturan arus trip. Pada kategori tester keselamatan listrik kami tersedia instrumen untuk kedua pengujian tersebut, termasuk model yang menggabungkan fungsi tahanan isolasi dan tegangan ketahanan dalam satu perangkat.

Pengukuran pada sisi keluaran inverter

Keluaran inverter perlu dinilai tidak hanya dari tegangan dan dayanya, tetapi juga dari kualitas bentuk gelombangnya. Alat pada kategori yang sama dengan pengujian kualitas daya sudah membahas pengukuran harmonisa dan flicker beserta batas yang dinilai; pembahasan itu berlaku juga untuk keluaran inverter yang menyuplai beban non-linear.

Pengujian keluaran inverter pada beban terkendali memerlukan beban elektronik yang dapat diatur dan, untuk daya besar, beban regeneratif yang mengembalikan sebagian energi ke jala-jala. Keduanya tersedia pada kategori beban elektronik kami.

Memilih instrumen: urutan yang disarankan

Tentukan tegangan sistem tertinggi yang akan diuji pada instalasi.
Periksa rating tegangan instrumen, searah maupun bolak-balik, terhadap nilai itu.
Tentukan jenis pengujian yang harus dilakukan: isolasi, ketahanan, daya, arus, atau kualitas daya.
Periksa kemampuan pencatatan data bila hasil harus diserahkan kepada pelanggan.
Periksa kebutuhan aksesori seperti penjepit arus atau sensor iradiansi bila pengukuran memerlukannya.
Periksa kemampuan instrumen bekerja pada suhu luar ruang bila pengujian dilakukan di lokasi pemasangan.
Periksa ketersediaan dokumentasi hasil yang dapat dilampirkan pada laporan serah terima.

Menyusun daftar alat untuk pekerjaan serah terima

Pekerjaan serah terima sistem PV biasanya berlangsung pada satu kunjungan yang terbatas waktunya, sehingga alat yang tertinggal berarti pengujian harus diulang pada kunjungan berikutnya. Daftar alat sebaiknya disusun dari daftar pengujian yang dipersyaratkan, bukan dari kebiasaan membawa alat yang biasa dipakai.

Susun daftar itu bersama formulir pencatatan hasilnya. Alat yang membawa kemampuan pencatatan membuat pengisian formulir berjalan bersamaan dengan pengujian, dan hasilnya dapat diserahkan tanpa pemindahan data secara manual.

Perawatan instrumen yang dipakai di luar ruang

Instrumen yang dibawa ke lokasi pemasangan menghadapi debu, kelembapan, dan suhu yang berbeda dari kondisi laboratorium. Karena itu kode perlindungan lingkungan pada instrumen menjadi pertimbangan tersendiri, di samping rating tegangan dan fungsi pengukurannya.

Simpan instrumen di dalam wadah tertutup saat berpindah antar lokasi, dan periksa kondisi terminal serta kabel uji setelah dipakai di lokasi berdebu. Pemeriksaan singkat setelah setiap kunjungan mencegah gangguan pengukuran yang sulit dilacak pada kunjungan berikutnya.

Kesalahan umum

Memakai alat ukur dengan rating tegangan yang lebih rendah daripada tegangan sistem.
Membandingkan arus terukur dengan nilai yang diharapkan tanpa mencatat iradiansi saat pengukuran.
Membandingkan tegangan terukur tanpa mencatat suhu modul.
Menjalankan pengujian isolasi tanpa memperhatikan kondisi kelembapan rangkaian.
Menilai keluaran inverter hanya dari daya keluarannya tanpa memeriksa kualitas gelombangnya.
Menyerahkan hasil pengujian tanpa dokumentasi kondisi saat pengujian dilakukan.
Mengabaikan kebutuhan instrumen yang mampu menangkap kejadian singkat pada rangkaian pengalih.

Peralatan dan konfigurasi terkait

Kesimpulan

Pemilihan alat uji untuk sistem solar PV dimulai dari rating tegangan, karena tegangan kerja susunan panel dapat mencapai 1.000 hingga 1.500 V searah. Setelah itu, tentukan pengujian yang harus dilakukan, dari tahanan isolasi dan tegangan ketahanan sampai pengukuran daya dan kualitas keluaran inverter, lalu pastikan instrumen mampu mencatat hasilnya. Cantumkan juga suhu dan iradiansi saat pengujian, karena tanpa keduanya angka hasil pengukuran tidak dapat dibandingkan. Untuk meninjau instrumen yang sesuai dengan pekerjaan pengujian Anda atau menyiapkan permintaan penawaran, tim Terastek dapat membantu mencocokkannya.

Sumber resmi

Megger, “Megger Tools in PV Applications” (Application Note), https://res.cloudinary.com/iwh/image/upload/q_auto,g_center/assets/1/26/Megger_Tools_in_PV_-_Applications.pdf — diakses 30 September 2026
IEC, “IEC 62446-1:2016 Photovoltaic (PV) systems — Requirements for testing, documentation and maintenance — Part 1: Grid connected systems — Documentation, commissioning tests and inspection”, https://webstore.iec.ch/en/publication/24057 — diakses 30 September 2026
Keysight Technologies, “How to Make the Best Switch Mode Power Supply Measurements” (Application Note 5991-1117), https://www.keysight.com/us/en/assets/7018-03636/application-notes/5991-1117.pdf — diakses 30 September 2026
