Aksesori RF sering dianggap pelengkap, padahal dalam rantai pengukuran justru aksesori yang menentukan seberapa besar penyimpangan antara nilai yang disetel dan nilai yang benar-benar sampai ke perangkat yang diuji. Artikel ini membahas aksesori yang membentuk rantai pengukuran RF dan hal yang perlu diperiksa ketika memilihnya.

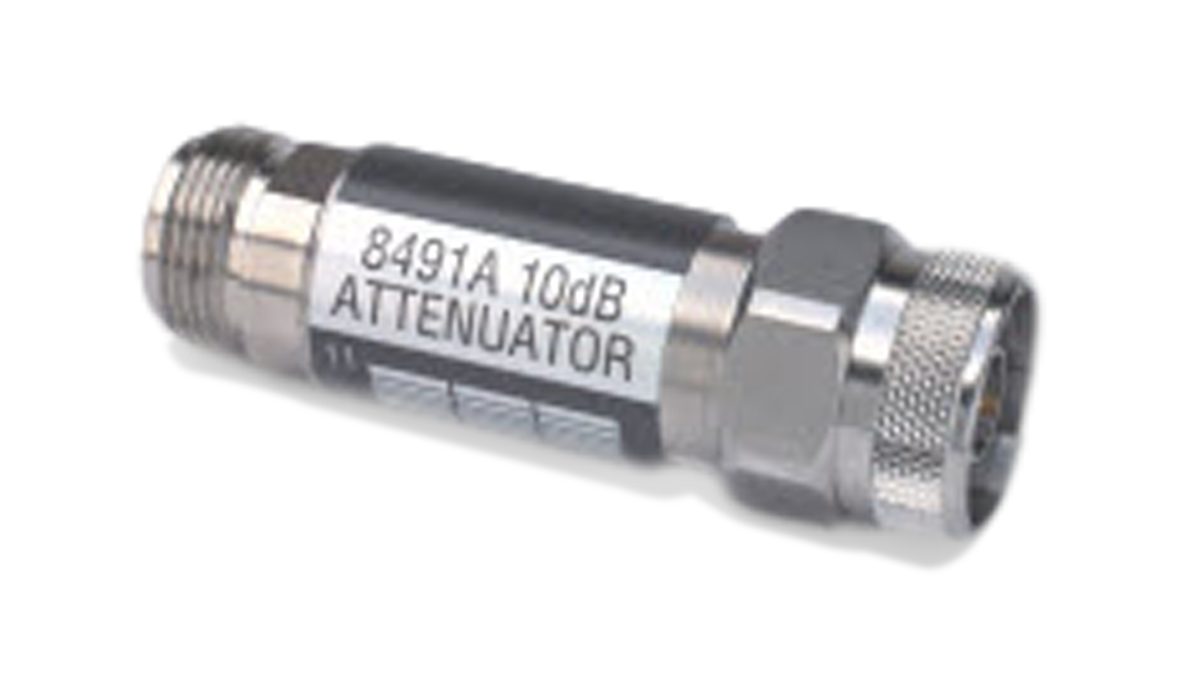

Atenuator: mengatur level dan melindungi masukan
Atenuator berfungsi menurunkan level sinyal secara terkendali. Dalam rantai pengukuran, atenuator dipakai untuk menetapkan level yang diketahui dengan tepat, memperluas jangkauan bawah pengukuran, dan melindungi masukan instrumen dari level yang terlalu besar. Pada kategori aksesori RF kami tersedia atenuator terprogram yang dirancang untuk keandalan tinggi dan pengulangan yang sangat baik sehingga mengurangi waktu henti, dengan pilihan nilai atenuasi dan jenis konektor yang luas sehingga konfigurasi dapat disesuaikan.
Untuk pekerjaan yang berulang, programabilitas lebih penting daripada angka atenuasi maksimum. Atenuator terprogram memungkinkan level diubah oleh program pengujian tanpa sentuhan operator, sehingga hasil antar unit dapat dibandingkan pada kondisi yang benar-benar sama.
Splitter dan directional coupler: mengambil sebagian sinyal
Power splitter membagi satu sinyal menjadi dua atau lebih keluaran, dan dipakai ketika sinyal yang sama harus sampai ke dua instrumen sekaligus, misalnya ke perangkat yang diuji dan ke alat pemantau. Directional coupler mengambil sebagian kecil sinyal dari jalur utama dengan arah yang ditentukan, sehingga memungkinkan pemantauan daya maju dan daya pantul tanpa memutus jalur utama.
Keduanya menimbulkan rugi sisip pada jalur utama, dan rugi itu harus diperhitungkan dalam perhitungan level. Bila generator disetel −10 dBm, atenuator 20 dB dipasang, dan splitter menimbulkan rugi 3,5 dB, maka level yang sampai ke perangkat yang diuji adalah −10 − 20 − 3,5 = −33,5 dBm. Tanpa menghitung rugi splitter, level yang diyakininya akan berbeda sekitar 3,5 dB dari kenyataannya.
Switch dan switch matrix: menambah jumlah titik uji
Switch koaksial memilih satu dari beberapa jalur, sedangkan switch matrix memperluas jumlah porta uji pada instrumen seperti VNA (vector network analyzer), sumber sinyal, atau spectrum analyzer sehingga satu instrumen dapat melayani banyak perangkat secara bergantian. Pada kategori aksesori RF kami tersedia switch matrix dengan frekuensi tertinggi 9 GHz atau 26,5 GHz, jumlah porta masukan sampai 4, jumlah porta keluaran sampai 24, konektor RF 3,5 mm female, dan daya masukan maksimum 20 dBm.
Batas daya masukan 20 dBm itu perlu diperhatikan sejak tahap pemilihan. Bila keluaran sumber sinyal dapat mencapai +24 dBm, maka level tersebut harus diturunkan sebelum masuk ke switch matrix, dan penurunan itu dilakukan dengan atenuator. Karena itu atenuator dan switch matrix sebaiknya direncanakan bersama, bukan sebagai dua pembelian terpisah.
Tabel: kebutuhan pengukuran dan aksesori yang sesuai
| Kebutuhan | Aksesori | Yang perlu diperiksa |
|---|---|---|
| Menetapkan level yang diketahui dengan tepat | Atenuator terprogram | Rentang atenuasi, langkah, dan pengulangan |
| Melindungi masukan instrumen | Atenuator tetap atau terprogram | Daya masukan maksimum instrumen |
| Membagi sinyal ke dua instrumen | Power splitter | Rugi sisip dan isolasi antar keluaran |
| Memantau daya maju dan pantul | Directional coupler | Faktor kopling dan arah kopling |
| Memilih salah satu dari beberapa jalur | Switch koaksial | Jumlah jalur dan pengulangan |
| Menguji banyak perangkat dengan satu instrumen | Switch matrix | Jumlah porta dan daya masukan maksimum |
| Memperluas jangkauan frekuensi ke atas | Modul penguat dan kabel yang sesuai | Batasan frekuensi setiap komponen |
Memperhatikan batas frekuensi sepanjang rantai
Rantai pengukuran hanya sebaik komponen dengan batas frekuensi terendah di dalamnya. Modul penguat tersedia untuk rentang yang berbeda, misalnya 100 kHz sampai 26,5 GHz dan 16 GHz sampai 40 GHz, dan kabel koaksial juga tersedia dalam beberapa rentang, misalnya kabel DC sampai 26,5 GHz dengan panjang 1.000 mm, serta kabel dengan bandwidth 2 GHz dan 6 GHz pada panjang yang lebih pendek.
Catat batas frekuensi setiap komponen dalam satu daftar sebelum merakit rantai pengukuran. Cara ini mencegah kasus yang paling sering terjadi, yaitu pengukuran dilakukan pada frekuensi yang berada dalam jangkauan instrumen utama tetapi di luar jangkauan salah satu aksesorinya.
Daftar periksa pemilihan aksesori RF
- Tentukan rentang frekuensi pekerjaan, termasuk kemungkinan perluasan di masa depan.
- Catat batas frekuensi instrumen utama dan pastikan aksesori tidak menurunkannya.
- Tentukan rentang level sinyal yang akan dipakai, lalu periksa daya masukan maksimum setiap aksesori.
- Periksa rugi sisip setiap komponen yang dipasang pada jalur utama.
- Tentukan apakah level harus diubah oleh program pengujian.
- Periksa jenis konektor dan kesesuaiannya dengan instrumen yang ada.
- Tentukan jumlah titik uji yang perlu dilayani satu instrumen.
- Periksa angka pengulangan bila hasil pengukuran harus dibandingkan antar waktu.
- Sertakan kabel dengan rentang frekuensi yang mencakup seluruh pekerjaan.
Menghitung anggaran level pada rantai pengukuran
Rantai pengukuran RF sebaiknya direncanakan sebagai anggaran level, yaitu daftar yang mencatat penambahan dan pengurangan level dari sumber sampai ke perangkat yang diuji. Daftar itu memuat daya keluaran sumber, penurunan oleh atenuator, rugi kabel dan konektor, rugi splitter atau coupler, serta penguatan bila modul penguat dipakai.
Pada rentang frekuensi tinggi, rugi kabel dapat menjadi komponen terbesar dalam anggaran tersebut. Kabel sepanjang satu meter yang dinyatakan untuk rentang sampai 26,5 GHz memiliki rugi yang meningkat seiring frekuensi, sehingga rugi pada frekuensi tertinggi pekerjaan perlu dicatat tersendiri, bukan diambil dari nilai tipikal pada frekuensi rendah.
Simpan anggaran level itu bersama prosedur pengujian, dan perbarui bila ada komponen yang diganti. Perubahan satu kabel dapat menggeser level yang diterima perangkat uji, dan tanpa anggaran level yang tercatat, pergeseran itu sulit disadari ketika membandingkan hasil antar waktu.
Kesalahan umum
- Mengabaikan rugi sisip komponen sehingga level sebenarnya berbeda dari yang diyakini.
- Memasang switch matrix pada jalur yang levelnya melebihi daya masukan maksimumnya.
- Memilih aksesori dari angka atenuasi saja tanpa memeriksa pengulangannya.
- Memakai kabel yang batas frekuensinya lebih rendah daripada frekuensi pengukuran.
- Membeli atenuator dan switch matrix secara terpisah sehingga batas dayanya tidak cocok.
- Tidak mencatat konfigurasi rantai pengukuran sehingga hasil tidak dapat diulang.
Peralatan dan konfigurasi terkait
- Keysight Attenuator RF/Microwave — Seri 849x
- Keysight Power Splitter RF
- Keysight Coaxial Directional Coupler
- Keysight Coaxial Switch
- Siglent SSM5000A — RF Switch Matrix 9 kHz sampai 26,5 GHz
- Siglent SSU5000A — RF Switch Unit DC sampai 50 GHz
- Kategori: RF & Microwave Accessory · Merek: Keysight, Siglent
- Artikel serumpun: Mengukur Sensitivitas Penerima, Kualitas Sumber Sinyal RF
Kesimpulan
Aksesori RF menentukan akurasi level dan kelayakan rentang frekuensi sebuah rantai pengukuran. Mulai dari rentang frekuensi dan rentang level yang akan dipakai, lalu periksa rugi sisip, daya masukan maksimum, pengulangan, dan jenis konektor setiap komponen. Bila satu instrumen harus melayani banyak titik uji, rencanakan atenuator dan switch matrix bersama agar batas dayanya cocok. Untuk meninjau aksesori RF yang sesuai dengan rangkaian pengukuran Anda atau menyiapkan permintaan penawaran, tim Terastek dapat membantu mencocokkannya.
