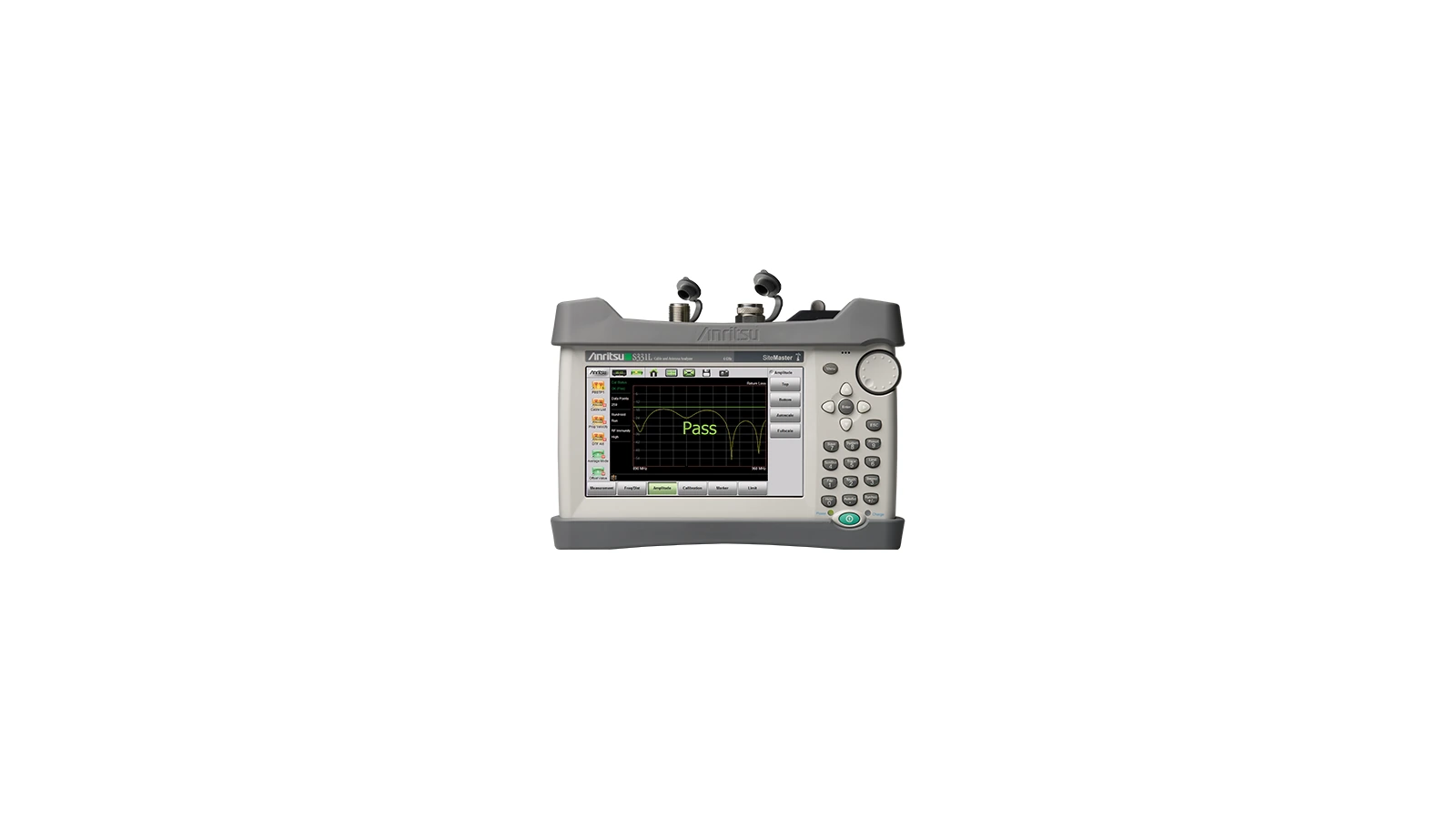

Instalasi dan maintenance jaringan wireless membutuhkan bukti bahwa jalur RF dari radio ke antena tidak mengalami loss, mismatch, atau fault pada lokasi tertentu. Anritsu S331L dirancang sebagai handheld cable and antenna analyzer satu port untuk pengukuran return loss, VSWR, cable loss, distance-to-fault (DTF), dan RF power.
Parameter yang dibaca
| Parameter | Makna praktis | Gunakan untuk |
|---|---|---|
| Return loss | Besarnya daya yang dipantulkan akibat mismatch | Memeriksa konektor, kabel, jumper, dan antena |
| VSWR | Rasio standing wave akibat mismatch | Acceptance dan trending kualitas jalur RF |
| Cable loss | Loss yang diperkenalkan oleh jalur kabel | Verifikasi instalasi dan estimasi link budget |
| DTF | Indikasi lokasi diskontinuitas sepanjang kabel | Menemukan konektor buruk, tekukan, water ingress, atau kerusakan |
| RF power | Pengukuran daya pada rentang yang didukung | Basic field verification dan troubleshooting |

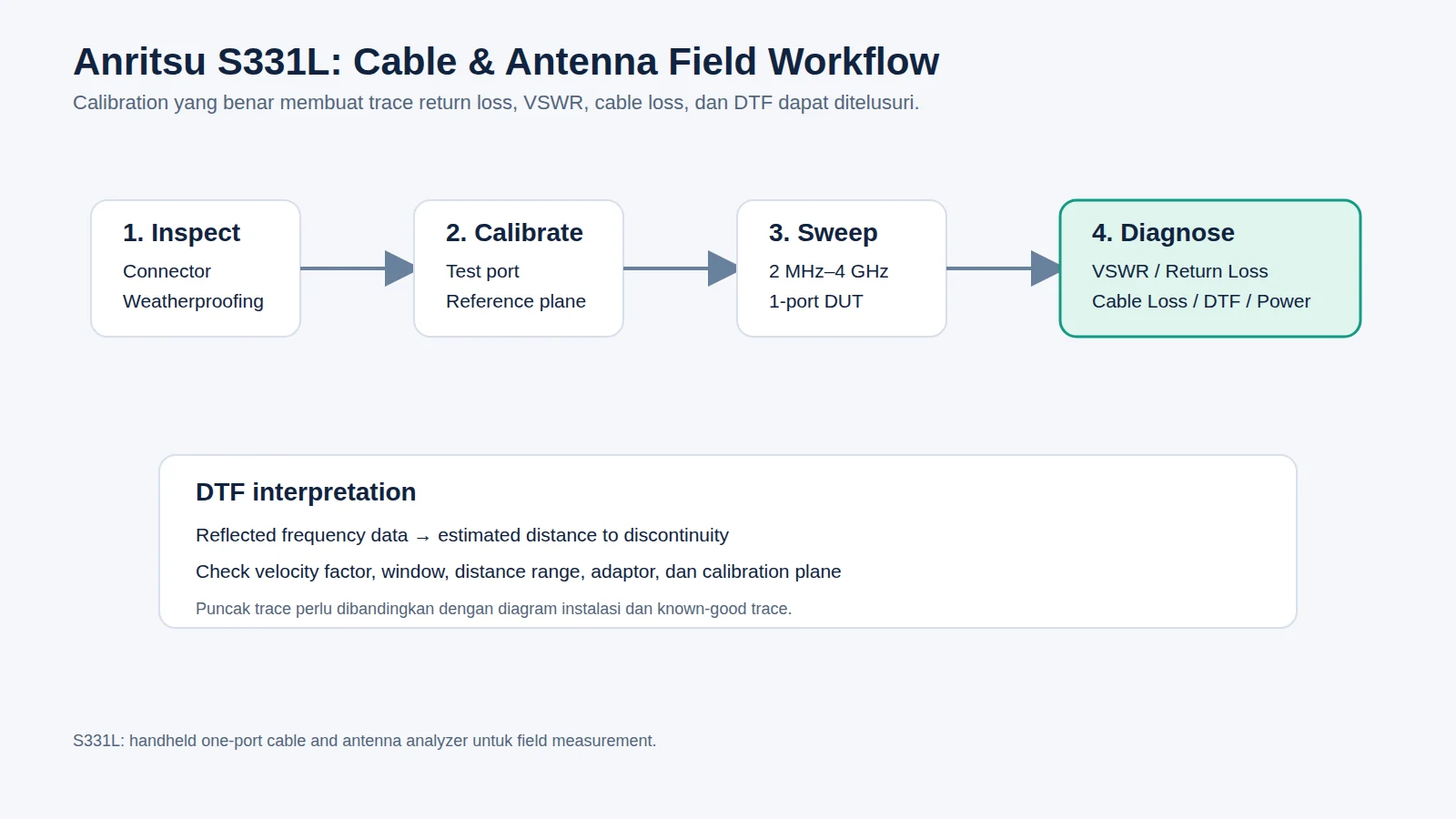

Workflow pengukuran cable sweep
- Identifikasi jalur. Catat radio, feeder, jumper, konektor, panjang kabel, tipe connector, dan frekuensi operasi.
- Inspeksi mekanis. Periksa torque connector, weatherproofing, tekukan, clamp, grounding, dan tanda korosi atau air.
- Lakukan calibration. Gunakan calibration component atau test port cable yang sesuai di ujung referensi. Ikuti instruksi S331L dan jangan mengubah konfigurasi kabel setelah calibration tanpa prosedur yang benar.
- Pilih measurement type. Gunakan return loss/VSWR untuk mismatch, cable loss untuk insertion loss satu jalur, dan DTF untuk mencari lokasi fault.
- Atur frequency range. Rentang harus mencakup band kerja dan margin yang dibutuhkan; hindari memilih span sempit yang menyembunyikan masalah di luar carrier.
- Simpan trace dan metadata. Simpan site ID, tanggal, operator, cable ID, calibration status, limit line, dan foto koneksi.
Memahami DTF tanpa salah interpretasi
DTF mengubah informasi refleksi terhadap frekuensi menjadi estimasi lokasi diskontinuitas terhadap jarak. Puncak pada trace bukan otomatis berarti kabel rusak; connector, adaptor, calibration plane, velocity factor, dan batas resolution dapat memengaruhi posisi serta amplitudonya. Gunakan diagram instalasi dan known-good trace sebagai pembanding.
Perhatikan velocity factor kabel, distance range, windowing, dan resolution. Distance range yang terlalu panjang dapat mengurangi detail lokal; range terlalu pendek dapat memotong bagian kabel yang ingin diperiksa. Gunakan cable data dan connector reference yang benar saat menafsirkan hasil.
Fitur yang relevan untuk pekerjaan lapangan
Menurut Anritsu, S331L memiliki frequency coverage 2 MHz–4 GHz, layar 7 inci yang dapat dibaca di luar ruangan, baterai lebih dari delapan jam, built-in InstaCal dan power meter, penyimpanan internal lebih dari 1.000 file, serta kompatibilitas dengan Line Sweep Tools dan Smart Aligner untuk workflow laporan tertentu.
Acceptance criteria dan dokumentasi
Tentukan limit sebelum turun ke lokasi. Acceptance criteria dapat berbeda menurut band, tipe antena, panjang feeder, dan persyaratan operator jaringan. Jangan mencampur threshold VSWR dari satu sistem dengan cable loss limit sistem lain. Simpan trace sebelum dan sesudah perbaikan agar perubahan dapat diverifikasi.
Untuk kebutuhan RF lain, hubungkan workflow ini dengan kategori Network Analyzer, RF Power Meter & Sensor, dan produk Anritsu di Terastek.
Kesimpulan
S331L paling berguna ketika field engineer memerlukan satu alat portable untuk sweep kabel dan antena, membaca mismatch, mengukur loss, menemukan fault berdasarkan jarak, dan menyimpan bukti pekerjaan. Kualitas hasil tetap bergantung pada calibration, connector handling, cable data, frequency setup, dan acceptance limit.
