Istilah hipot, insulation resistance, leakage current, dan ground bond sering disebut bersama, tetapi masing-masing menjawab pertanyaan keselamatan yang berbeda. Pemilihan tester harus mengikuti produk, standar, titik koneksi, test voltage/current, waktu dwell, dan keputusan pass/fail.
| Test | Pertanyaan yang dijawab | Contoh fokus |
|---|---|---|
| AC/DC withstand voltage / hipot | Apakah isolasi menahan tegangan uji tanpa breakdown atau excessive current? | Dielectric strength, breakdown, arc detection |
| Insulation resistance | Seberapa besar resistansi isolasi pada tegangan DC tertentu? | Kebocoran melalui isolasi, aging, contamination |
| Leakage/touch current | Berapa arus yang dapat mengalir melalui jalur yang disentuh atau protective conductor? | Produk yang terhubung ke mains, enclosure, patient/operator safety |
| Ground bond / earth continuity | Apakah jalur protective earth memiliki resistansi cukup rendah? | Chassis, PE conductor, bonding point, high-current continuity |
| Partial discharge | Apakah terdapat discharge lokal pada sistem isolasi yang belum menjadi breakdown total? | Insulation diagnosis dan high-voltage quality evaluation |
Hipot bukan insulation resistance
Pada hipot, DUT diberi tegangan uji yang lebih tinggi dan tester mengamati arus, breakdown, arc, atau trip sesuai limit. Pada insulation resistance, tester mengukur resistansi isolasi pada tegangan DC dan biasanya membutuhkan waktu charging, settling, serta perhatian pada discharge setelah pengukuran. Nilai resistance tinggi tidak otomatis membuktikan semua aspek dielectric withstand, dan hipot yang lulus tidak menggantikan semua pemeriksaan leakage atau PE continuity.
AC atau DC hipot?
AC dan DC memiliki perilaku berbeda terhadap kapasitansi DUT, arus charging, dan metode limit. Pilih berdasarkan standar, konstruksi produk, dan prosedur manufaktur. Jika menggunakan DC, siapkan prosedur discharge yang jelas setelah test. Selalu ikuti manual tester dan aturan keselamatan tegangan tinggi.
Production line versus R&D
Di production line, repeatability, contact check, fixture, barcode, sequence control, data logging, dan interlock sering lebih penting daripada fleksibilitas eksperimen. Di R&D, engineer mungkin memerlukan sweep, ramp, partial discharge, remote control, atau analisis hasil lebih detail. Tester multi-analyzer dapat mengurangi perpindahan fixture, tetapi model harus dipilih berdasarkan kombinasi test yang benar.

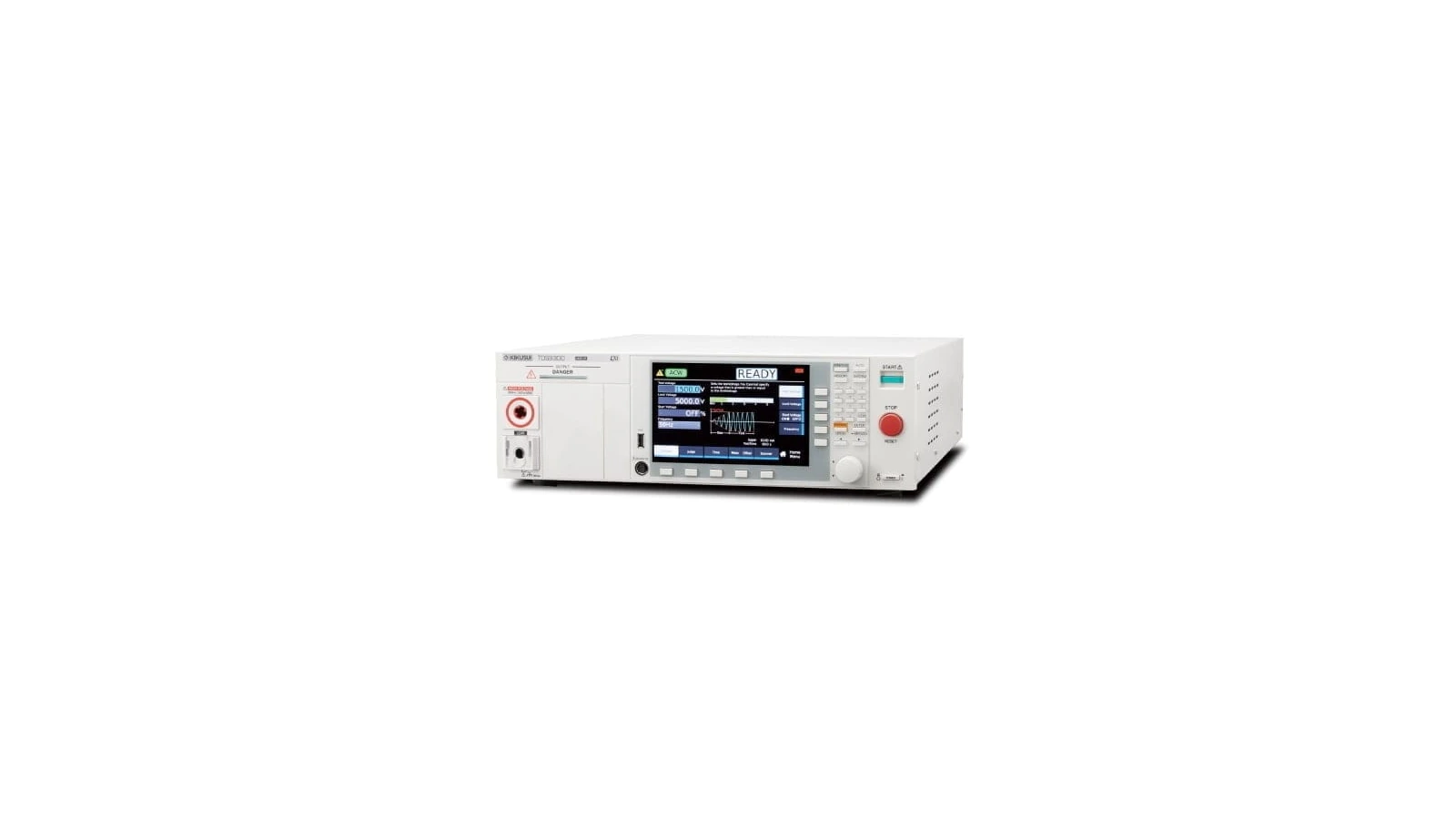

Kikusui TOS9300 series, misalnya, menawarkan kombinasi model untuk AC/DC hipot, insulation resistance, ground bond, leakage current, dan partial discharge. TOS9303LC mendukung AC/DC withstand, insulation resistance, ground bond, dan leakage current; pilihan final tetap harus dicocokkan dengan standar dan kebutuhan DUT.

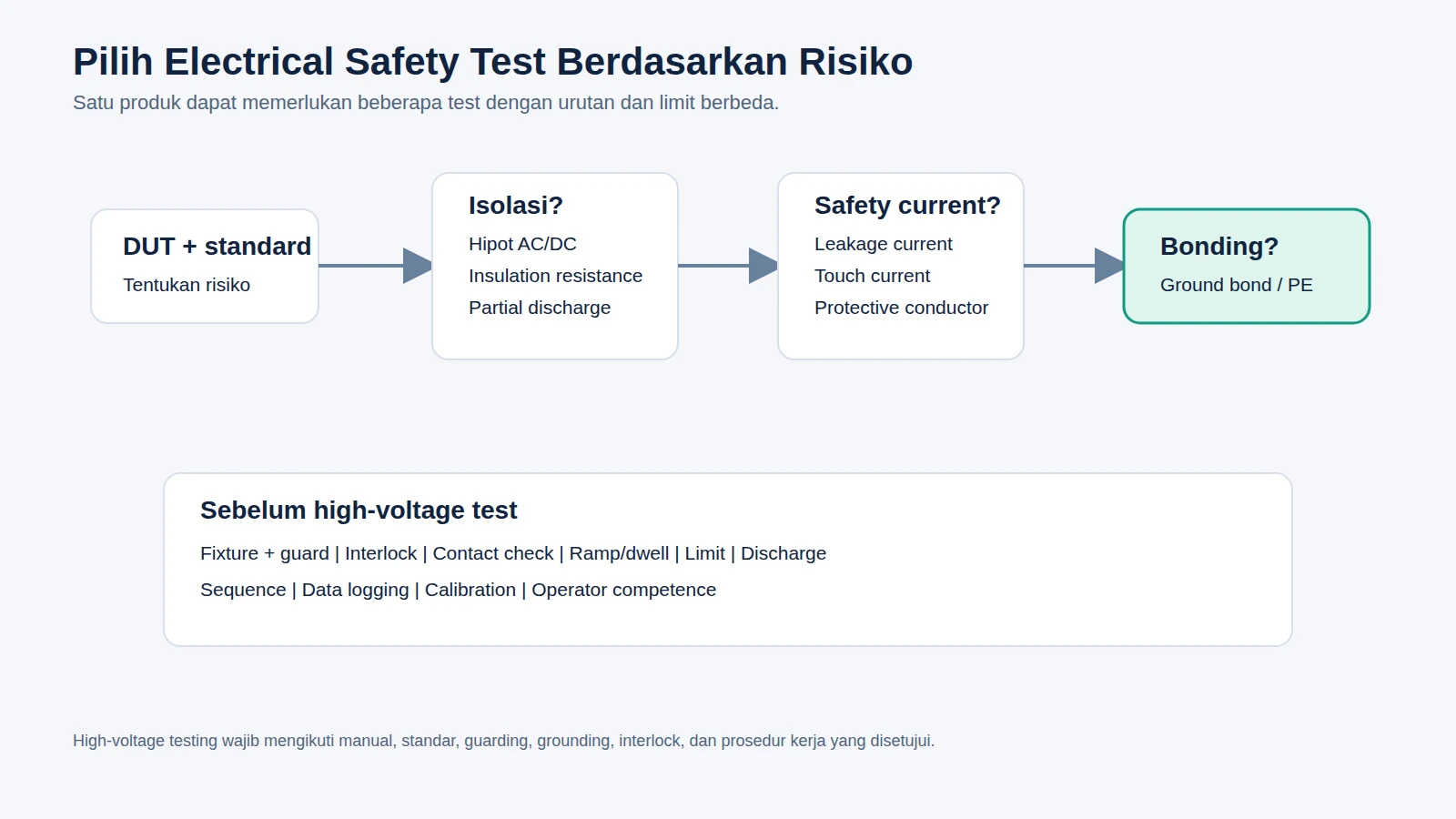

Checklist keselamatan sebelum RFQ
- Jenis DUT, tegangan kerja, sumber energi tersimpan, dan accessible conductive parts.
- Test item, test voltage/current, ramp, dwell, limit, discharge, dan acceptance criteria.
- Fixture, probe, interlock, door/guard, contact check, emergency stop, dan operator training.
- Kebutuhan sequence, barcode, PLC/handler, data logging, traceability, dan remote interface.
- Calibration interval, verification fixture, leakage path, dan maintenance.
Lihat Kikusui TOS9300 dan kategori Electrical Safety Tester untuk opsi instrumen. Jangan menjalankan high-voltage test tanpa prosedur, guarding, grounding, dan operator yang kompeten.
Kesimpulan
Hipot menguji ketahanan isolasi terhadap tegangan, insulation resistance mengukur resistansi isolasi, leakage current menilai arus yang dapat mengalir pada jalur keselamatan, dan ground bond memverifikasi kontinuitas protective earth. Rancang sequence berdasarkan risiko dan standar, bukan berdasarkan nama alat saja.
