Battery discharge test dan battery cycling untuk EV membutuhkan lebih dari sekadar electronic load. Test system harus menjalankan profile charge, rest, discharge, dan protection secara berulang sambil merekam voltage, current, temperature, waktu, kapasitas, dan energi. Untuk cell, module, atau pack, desain fixture, sensing, interlock, dan thermal management sama pentingnya dengan rating arus.
1. Bedakan discharge test dan cycling test
- Discharge test: mengeluarkan energi dari kondisi awal sampai cutoff untuk mengukur kapasitas, energi, voltage curve, atau response terhadap current profile.
- Charge test: mengisi DUT dengan CC, CV, atau profile lain sampai kondisi termination yang ditentukan.
- Cycle test: mengulang charge–rest–discharge–rest untuk memantau capacity retention, resistance change, thermal behavior, dan fault.
- Pulse/HPPC-style test: memberi current pulse dan rest untuk melihat dynamic response, resistance, atau power capability.
2. Tulis profile sebelum memilih tester
| Elemen profile | Contoh pertanyaan engineering |
|---|---|
| DUT | Cell, module, pack, chemistry, nominal voltage, maximum voltage, dan polarity? |
| Charge | CC-CV, current, voltage ceiling, taper current, timeout, dan termination? |
| Discharge | CC, CP, CR, pulse, cutoff voltage, minimum current, dan cutoff delay? |
| Rest | Berapa lama rest setelah charge/discharge dan apakah logging tetap berjalan? |
| Temperature | Berapa sensor per channel, lokasi sensor, alarm, dan shutdown limit? |
| Repeatability | Berapa cycle, sample interval, synchronization, dan allowable deviation? |
| Safety | OVP, UVP, OCP, OTP, interlock, contactor, emergency stop, dan fault recovery? |
3. Arsitektur charge/discharge

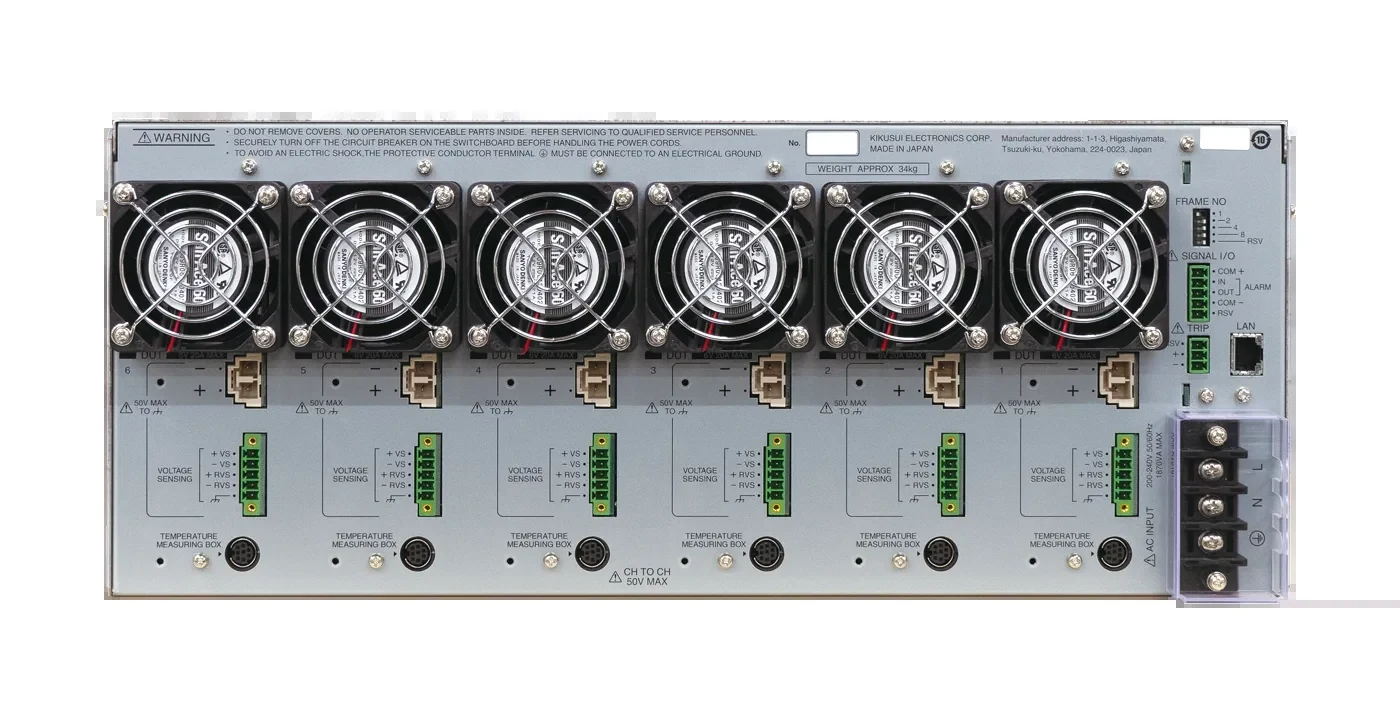

Charge memerlukan source yang mengirim energi; discharge memerlukan sink yang menyerap energi. Pada system terintegrasi, modul power supply dan electronic load dapat dikendalikan dalam satu sequence. Kikusui PFX2731S, misalnya, dideskripsikan sebagai battery tester multi-channel dengan fungsi charge/discharge dan measurement/protection per channel.
Untuk pack EV berdaya besar, pertimbangkan apakah discharge bersifat dissipative atau regenerative. Regenerative system dapat mengembalikan energi ke grid, tetapi tetap memerlukan desain instalasi dan proteksi yang sesuai. Jangan menyamakan battery tester cell-level dengan battery cycling system pack-level hanya karena keduanya memakai istilah “cycler”.
4. Wiring dan sensing
Gunakan power leads yang mampu membawa arus dan voltage-sense leads yang diletakkan di titik DUT. Untuk cell/module, Kelvin sensing dapat mengurangi pengaruh voltage drop pada kabel power. Pisahkan jalur power, sense, temperature, communication, dan safety interlock sesuai manual. Periksa polaritas sebelum menutup fixture dan sebelum mengaktifkan charge.
- Verifikasi open-circuit voltage dan polarity.
- Periksa continuity serta isolation fixture.
- Pasang temperature sensor di lokasi yang konsisten.
- Pastikan contactor dan emergency stop berfungsi.
- Mulai dengan current dan energy profile konservatif.
- Uji fault handling sebelum menjalankan ribuan cycle.
5. Data yang harus disimpan
Minimal simpan timestamp, channel, voltage, current, power, temperature, mode, step number, cycle number, event, alarm, dan end condition. Hitung kapasitas dari arus terhadap waktu dan energi dari power terhadap waktu, lalu simpan raw data selain summary CSV. Jangan hanya menyimpan grafik akhir karena detail cutoff, rest, dan fault dapat hilang.
Untuk perbandingan antar-DUT, gunakan sampling interval, fixture, current profile, temperature, SOC window, dan termination condition yang sama. Jika profile berubah, tandai perubahan itu di metadata.
6. Acceptance criteria untuk EV battery test
- Voltage dan current accuracy pada seluruh range yang digunakan.
- Channel-to-channel synchronization dan isolation.
- Temperature measurement accuracy dan alarm response.
- Transition time charge ↔ discharge yang sesuai profile.
- Cutoff behavior yang tidak melewati batas DUT.
- Logging, export, remote control, dan recovery setelah power/network interruption.
- Thermal capacity system pada jumlah channel dan cycle duration nyata.
7. Sistem yang dapat dibandingkan
Lihat EA-BTS 10300 Series untuk battery test system, EA-BT 20000 Series untuk tester battery berdaya tinggi, dan Kikusui PFX2731S untuk pengujian multi-channel cell. Untuk charge/discharge controller, lihat Kikusui PFX2500 dan Kikusui PXB.
Kesimpulan
Pilih battery tester dari profile dan risiko, bukan hanya ampere maksimum. Pastikan system mendukung mode charge/discharge, cutoff, temperature, sensing, synchronization, data logging, protection, dan thermal operation sesuai cell, module, atau pack yang akan diuji.
