Kalibrasi VNA sering diperlakukan sebagai ritual sebelum pengukuran: pasang standar, tekan tombol, lanjut mengukur. Padahal kalibrasi adalah langkah yang menentukan apakah kurva di layar menggambarkan perangkat Anda atau menggambarkan perangkat beserta seluruh ketidaksempurnaan alat ukur. Artikel ini membahas jenis galat yang bisa dihilangkan, mengapa hasil tanpa koreksi dapat menyesatkan secara sistematis, dan bagaimana adaptor mengubah bidang acuan pengukuran.
Galat sistematis dan galat acak
Ketidaksempurnaan ada bahkan pada peralatan uji paling presisi sekalipun dan dapat menghasilkan hasil pengukuran yang kurang ideal. Sebagian ketidaksempurnaan itu bersifat berulang dan dapat diprediksi terhadap waktu serta suhu sehingga dapat dihilangkan, sementara sebagian lainnya bersifat acak dan tidak dapat dihilangkan. Koreksi galat pada network analyzer didasarkan pada pengukuran standar listrik yang sudah diketahui nilainya, seperti through, rangkaian terbuka (open), rangkaian hubung singkat (short), dan beban presisi (load).
Pembagian ini penting untuk praktik: galat sistematis adalah pekerjaan kalibrasi, sedangkan galat acak adalah pekerjaan pengulangan pengukuran dan perbaikan sambungan. Mencoba mengatasi galat acak dengan kalibrasi berulang tidak akan berhasil.
Efek koreksi galat yang terlihat langsung pada kurva
Efek koreksi galat pada data yang ditampilkan dapat sangat besar. Tanpa koreksi galat, pengukuran pada bandpass filter menunjukkan loss dan ripple yang cukup berarti, sedangkan trace hasil koreksi dari kalibrasi dua port mengurangi pengaruh galat sistematis dan lebih mewakili kinerja sebenarnya dari perangkat yang diuji.
Konsekuensinya praktis: kesimpulan bahwa sebuah filter memiliki ripple besar atau loss tinggi tidak dapat diambil dari kurva yang belum dikoreksi. Perbedaan antara kurva sebelum dan sesudah koreksi adalah bukti seberapa besar pengaruh galat sistematis pada konfigurasi pengukuran tersebut, dan pada pengukuran filter frekuensi tinggi pengaruhnya bisa lebih besar daripada perbedaan antarunit yang ingin dideteksi.
Jenis kalibrasi: SOLT, TRL, dan kalibrasi satu port
Beberapa jenis prosedur kalibrasi dikenal luas, termasuk teknik Short-Open-Load-Through (SOLT) yang populer dan Through-Reflect-Line (TRL). Kalibrasi satu port dipakai ketika hanya satu port yang diukur, misalnya untuk memeriksa return loss sebuah antena atau beban, sedangkan koreksi galat dua port dipakai untuk karakterisasi lengkap perangkat dua port seperti filter dan attenuator.
Perbedaan mendasar antara keduanya bukan pada tingkat kerumitan, melainkan pada besaran yang dikoreksi. Kalibrasi satu port mengoreksi galat pada arah pengukuran pantulan, sedangkan kalibrasi dua port menambahkan koreksi pada arah transmisi. Karena itu mengukur insertion loss dari konfigurasi yang hanya dikalibrasi satu port akan menghasilkan angka yang belum terkoreksi.
Tabel: sumber galat dan cara menanganinya
| Sumber galat | Sifat | Cara menangani |
|---|---|---|
| Ketidaksempurnaan internal analyzer | Sistematis dan berulang | Kalibrasi dengan standar yang diketahui |
| Kabel uji dan adaptor | Sistematis pada konfigurasi tetap | Kalibrasi setelah adaptor terpasang, di bidang acuan yang benar |
| Sambungan konektor yang tidak kencang | Acak dan berubah antar pengukuran | Perbaiki sambungan, bukan kalibrasi |
| Perubahan suhu ruang | Sistematis terhadap waktu | Kalibrasi ulang sesuai selang waktu yang wajar |
| Derau pengukuran | Acak | Rata-rata (averaging) dan pengaturan IF bandwidth |
Adaptor dan bidang acuan
Kalibrasi juga dibahas untuk kasus yang memerlukan adaptor koaksial untuk menghubungkan peralatan uji, perangkat yang diuji, dan standar kalibrasi. Adaptor yang dipasang setelah kalibrasi berada di luar bidang acuan, sehingga pengaruhnya tidak terkoreksi. Sebaliknya, bila kalibrasi dilakukan setelah adaptor terpasang, adaptor menjadi bagian dari sistem pengukuran dan pengaruhnya ikut dihilangkan.
Tetapkan bidang acuan pada ujung yang paling dekat dengan perangkat yang diuji dan tidak akan berubah selama sesi pengukuran. Bila bidang acuan harus berubah di tengah sesi, kalibrasi ulang lebih murah daripada menjelaskan selisih hasil di kemudian hari.
Daftar periksa kalibrasi sebelum mengukur
- Tetapkan besaran yang diukur: return loss saja, atau insertion loss dan return loss.
- Pasang seluruh adaptor dan kabel uji yang akan dipakai sebelum kalibrasi.
- Pastikan standar kalibrasi bersih dan terkencang sesuai prosedur.
- Pilih jenis kalibrasi yang sesuai: satu port untuk pengukuran pantulan, dua port untuk karakterisasi lengkap.
- Simpan hasil kalibrasi dan catat waktu pelaksanaannya.
- Verifikasi dengan mengukur salah satu standar sebagai pemeriksaan mandiri.
- Catat suhu ruang bila pengukuran berlangsung lama.
- Ulangi kalibrasi bila kabel uji atau adaptor tersentuh atau berubah posisinya.
Berapa sering kalibrasi perlu diulang
Karena koreksi galat sistematis mengandalkan sifat galat yang dapat diprediksi terhadap waktu dan suhu, kalibrasi tetap sahih selama kondisi pengukuran tidak berubah berarti. Yang paling sering mengubah kondisi itu adalah kabel uji yang bergerak, adaptor yang diganti, dan perubahan suhu ruang. Karena itu selang waktu antar kalibrasi bukan angka tetap, melainkan ditentukan oleh seberapa stabil konfigurasi pengukuran.
Kalibrasi ulang ketika kabel uji tersentuh, ketika jumlah pengukuran sudah cukup banyak untuk membuat kecurigaan muncul, atau ketika hasil antarunit mulai tampak tidak wajar. Menyimpan hasil kalibrasi beserta waktu pelaksanaannya membuat keputusan ini berbasis catatan, bukan ingatan.

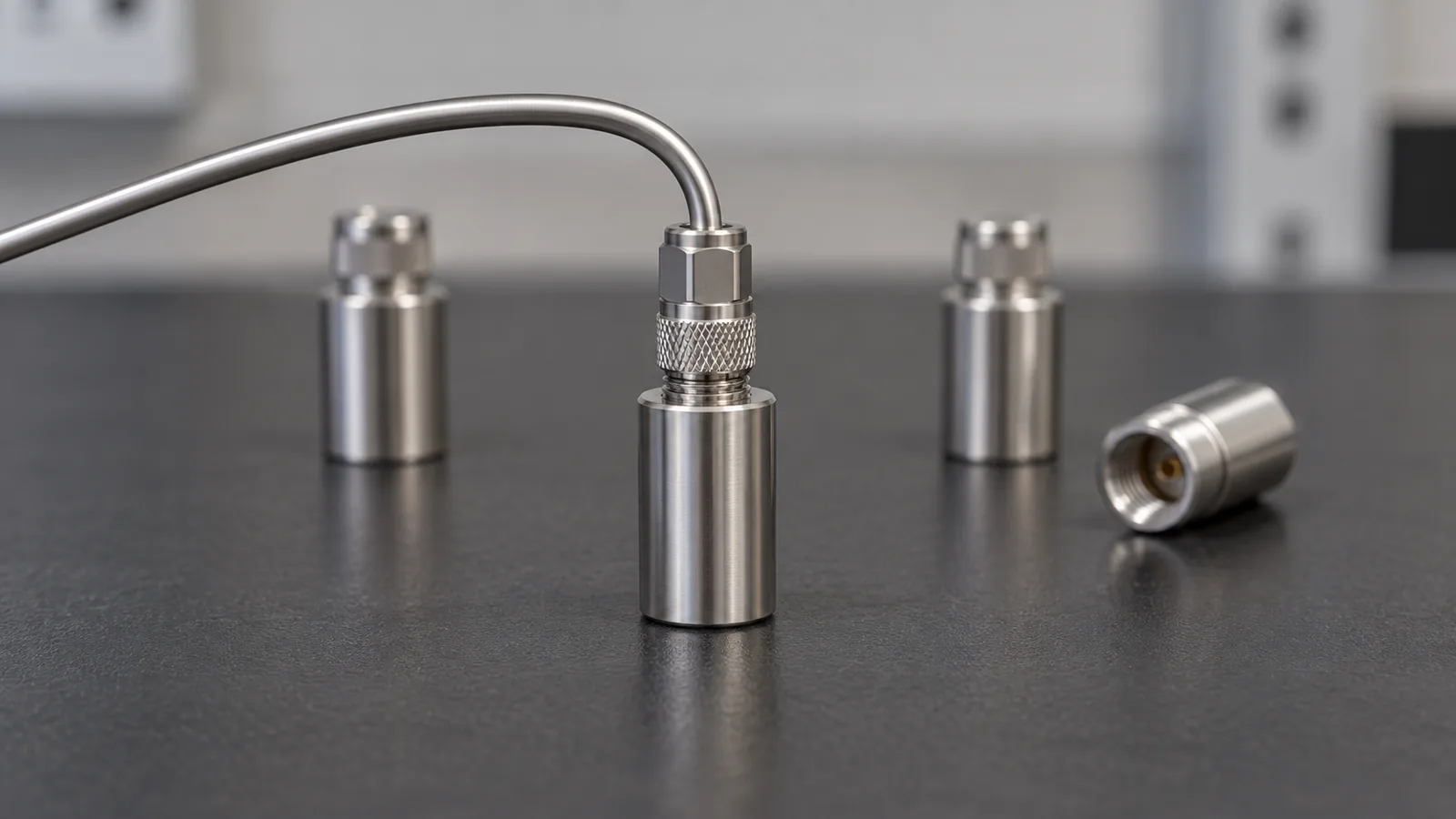

Menjaga standar kalibrasi dan konektor
Standar kalibrasi adalah acuan yang menentukan kualitas seluruh koreksi, sehingga kebersihan dan kondisinya berpengaruh langsung pada hasil. Konektor yang kotor atau aus menimbulkan pemantulan yang tidak diinginkan dan mengubah sifat standar itu sendiri. Perlakuan yang konsisten terhadap konektor, termasuk pembersihan dan pengencangan sesuai prosedur, adalah bagian dari prosedur kalibrasi, bukan pekerjaan tambahan terpisah.
Menyiapkan prosedur kalibrasi tertulis
Kalibrasi yang bergantung pada kebiasaan sulit dipertahankan ketika operator berganti atau ketika pengukuran dilakukan untuk keperluan pembuktian. Prosedur tertulis menetapkan konfigurasi kabel dan adaptor, jenis kalibrasi yang dipakai, standar yang diperiksa, serta cara menyimpan hasil kalibrasi. Dengan begitu hasil pengukuran dari waktu yang berbeda masih dapat dibandingkan meski dilakukan oleh orang yang berbeda.
Bagian prosedur yang paling sering terlewat adalah pencatatan konfigurasi, yaitu susunan kabel dan adaptor yang dipakai saat kalibrasi. Tanpa catatan itu, pengukuran berikutnya yang memakai susunan berbeda akan menghasilkan kurva yang berbeda tanpa dapat dijelaskan asalnya.
Kesalahan umum
- Menarik kesimpulan tentang ripple atau loss filter dari kurva yang belum dikoreksi.
- Memasang adaptor setelah kalibrasi sehingga adaptor tidak ikut terkoreksi.
- Memakai kalibrasi satu port untuk mengukur besaran transmisi.
- Mengulang kalibrasi berkali-kali untuk mengatasi sambungan konektor yang tidak kencang.
- Tidak mencatat waktu dan kondisi kalibrasi sehingga hasil antarhari sulit dibandingkan.
- Menyentuh kabel uji setelah kalibrasi dan menganggap pengaruhnya dapat diabaikan.
Peralatan dan konfigurasi terkait
- Keysight P5008A — Streamline Series USB Vector Network Analyzer
- Keysight P5007A — Streamline Series USB Vector Network Analyzer
- Keysight E5063A — ENA Vector Network Analyzer
- Anritsu ShockLine MS46522B — VNA
- Kategori: Network Analyzer · Merek: Keysight
- Hub aplikasi: Pengujian Telekomunikasi & RF
- Artikel terkait: Vector Network Analyzer untuk RF: Parameter Pembelian dan Aksesori
- Artikel serumpun: Mengukur Kabel, Konektor, dan Filter dengan VNA, VNA USB vs Benchtop
Kesimpulan
Kalibrasi VNA adalah cara menghilangkan galat sistematis yang bersifat berulang, dan pengaruhnya terlihat langsung pada bentuk kurva yang ditampilkan. Pasang seluruh adaptor sebelum kalibrasi, tetapkan bidang acuan sedekat mungkin dengan perangkat yang diuji, pilih jenis kalibrasi sesuai besaran yang diukur, dan simpan catatan waktu kalibrasi. Untuk meninjau kebutuhan kalibrasi dan aksesori pengukuran RF yang sesuai dengan pengujian Anda atau menyiapkan permintaan penawaran, tim Terastek dapat membantu mencocokkannya.
