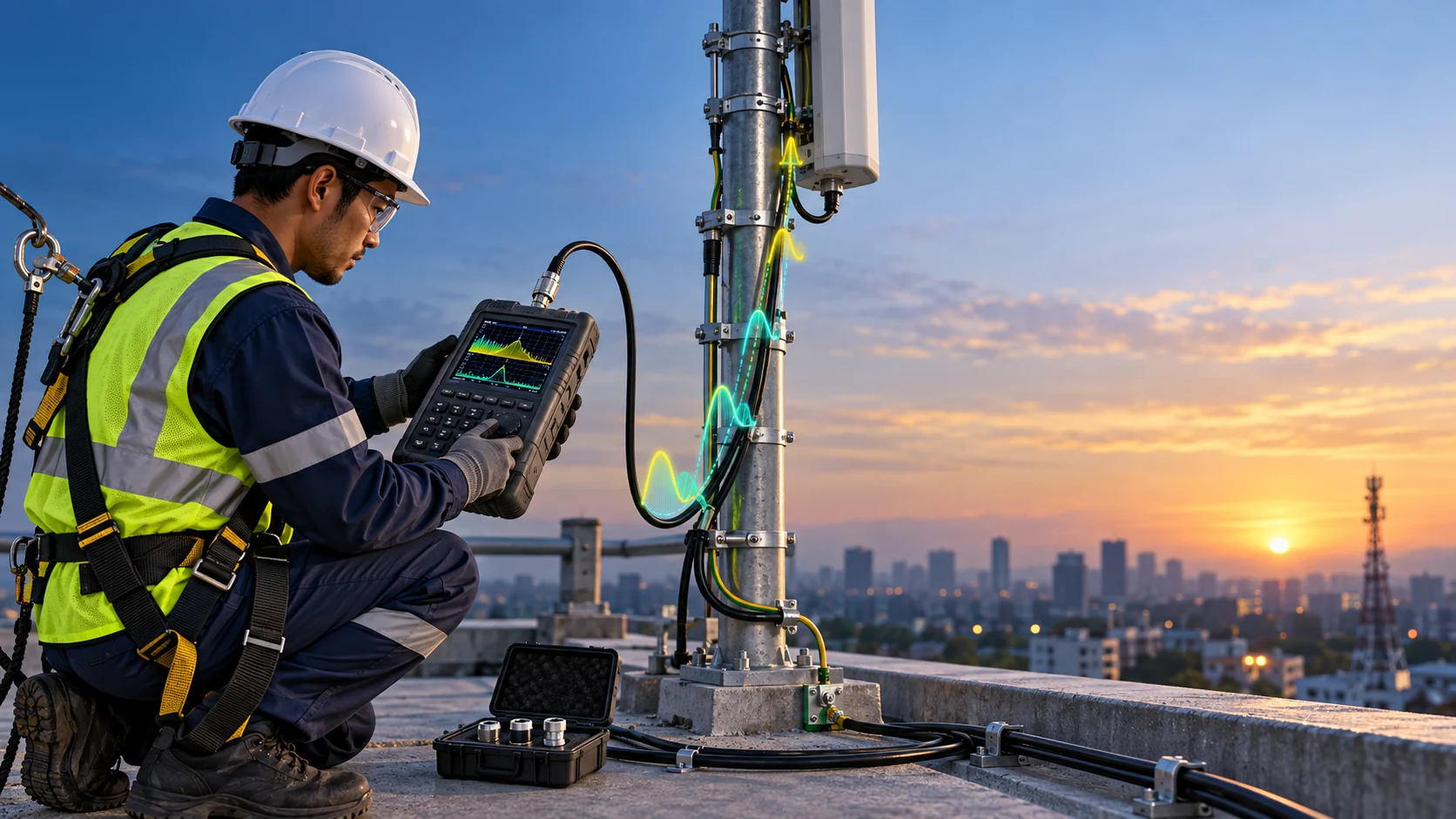

Pengujian antena di lapangan harus menjawab dua pertanyaan berbeda: apakah antena match dengan feeder pada frekuensi kerja, dan di mana lokasi masalah jika hasilnya buruk? Return loss atau VSWR membantu menilai mismatch, sedangkan distance-to-fault (DTF) membantu melokalisasi konektor, kabel, atau sambungan yang bermasalah. Handheld cable-and-antenna analyzer seperti FieldFox atau Site Master dapat membawa workflow ini ke rooftop, tower, dan commissioning site.
1. Return loss dan VSWR menjawab pertanyaan matching
Return loss menyatakan seberapa kecil daya yang dipantulkan kembali dari beban yang tidak match; nilainya biasanya ditampilkan dalam dB. Semakin besar return loss, semakin kecil daya yang dipantulkan. VSWR memakai rasio gelombang berdiri dan semakin dekat ke 1:1 berarti matching semakin baik. Keduanya berasal dari perilaku refleksi yang sama, tetapi format angkanya berbeda.
Jangan menetapkan satu angka universal tanpa melihat band, sistem, dan standar proyek. Dalam materi antenna measurement Keysight, contoh hasil dapat dinyatakan sebagai return loss sekitar 15 dB dan VSWR sekitar 1,5:1; angka penerimaan aktual tetap harus mengikuti spesifikasi antena, feeder, dan acceptance test.

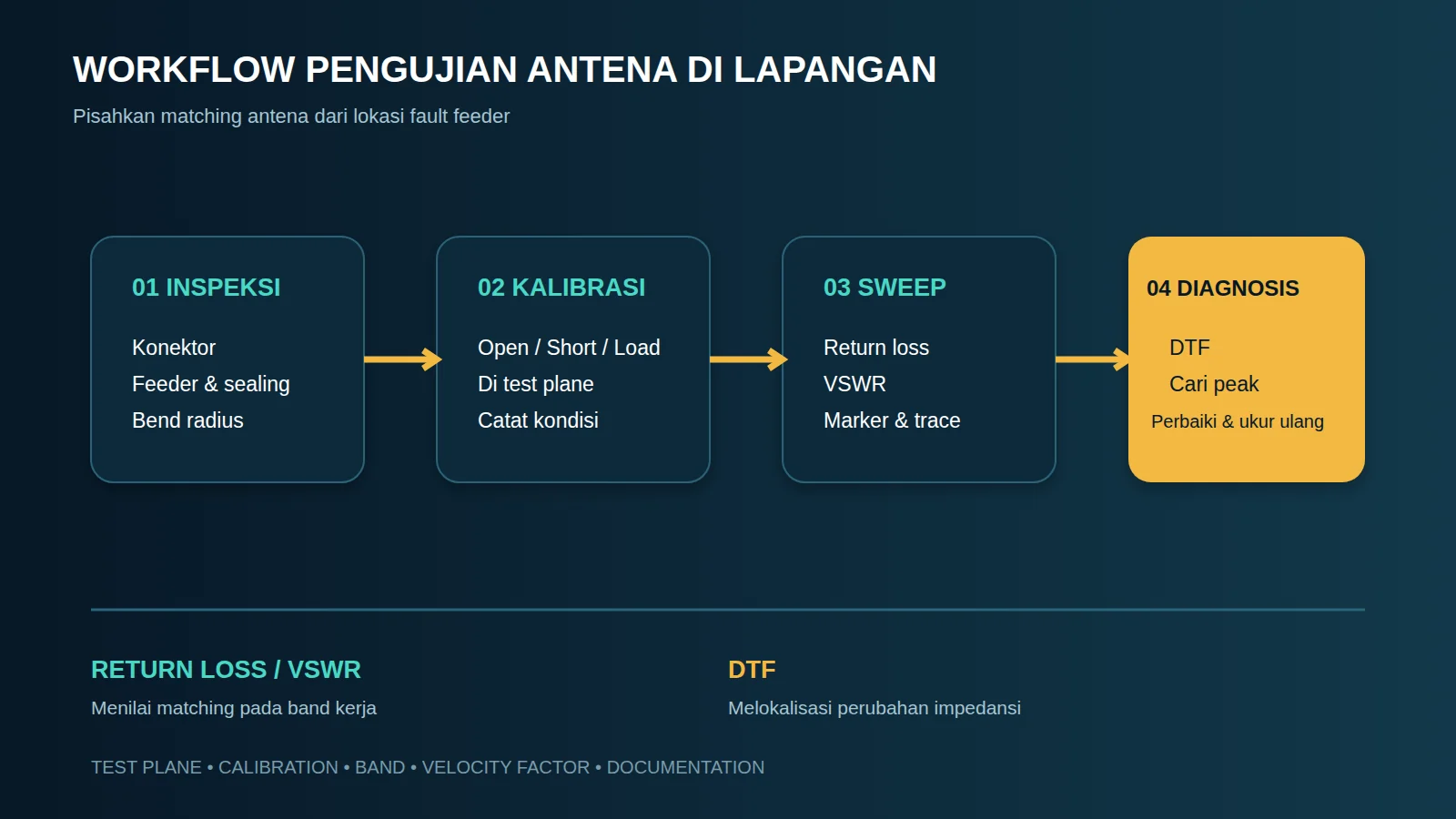

2. Workflow pengukuran yang repeatable
- Identifikasi sistem: catat tipe antena, band, panjang feeder, konektor, jumper, dan batas acceptance.
- Inspeksi mekanis: periksa sealing, connector pin, torque, korosi, kabel terjepit, bend radius, dan water ingress.
- Pilih test plane: tentukan apakah pengukuran dilakukan di konektor antena, ujung feeder, atau ujung jumper.
- Kalibrasi di test plane: gunakan open/short/load atau calibration method yang didukung analyzer; jangan memindahkan kabel setelah kalibrasi tanpa alasan.
- Sweep band target: gunakan frequency span, point count, dan resolution yang memadai untuk melihat notch atau resonansi.
- Simpan trace dan kondisi: simpan return loss, VSWR, marker, tanggal, cuaca bila relevan, serial instrument, dan foto koneksi.
- Jika gagal, jalankan DTF: gunakan time-domain/DTF untuk mencari perubahan impedansi sepanjang feeder.
3. DTF membantu menemukan lokasi, bukan menggantikan diagnosis
DTF mengubah informasi frekuensi menjadi estimasi jarak berdasarkan propagasi di kabel. Peak dapat mengarah ke konektor, splice, jumper, lightning protector, atau kerusakan feeder. Jaraknya bukan otomatis lokasi fisik yang tepat: velocity factor, cable type, calibration plane, connector offset, dan terminasi ujung kabel memengaruhi hasil.
Gunakan DTF sebagai alat pelokalisasi. Setelah peak ditemukan, inspeksi ulang bagian tersebut dan ukur kembali return loss pada band kerja. Bandingkan baseline sebelum dan sesudah perbaikan dengan setup yang sama.
4. Penyebab hasil lapangan yang menyesatkan
- Kalibrasi tidak berada di reference plane: cable loss dan mismatch jumper ikut terbaca sebagai DUT.
- Konektor tidak di-torque: repeatability berubah setiap kali kabel dipasang ulang.
- Adapter bertumpuk: setiap interface menambah mismatch, loss, dan peluang koneksi longgar.
- Span terlalu lebar atau titik terlalu sedikit: resonansi sempit dapat terlewat.
- DTF tanpa velocity factor yang benar: lokasi peak bergeser.
- Interpretasi return loss terbalik: angka dB lebih besar umumnya berarti refleksi lebih kecil, bukan lebih besar.
- Lingkungan mekanis diabaikan: kabel tergantung, tertarik, tertutup air, atau berubah posisi selama sweep.
5. Memilih analyzer untuk pekerjaan lapangan
| Kebutuhan | Fitur yang dicari |
|---|---|
| Commissioning antena | Return loss, VSWR, marker, trace storage, calibration kit, dan battery. |
| Fault feeder | DTF/time domain, velocity factor, distance unit, resolution, dan cable library. |
| Multi-band site | Frequency coverage, preset, limit line, pass/fail, dan report export. |
| Rooftop/tower | Rugged enclosure, readable display, weight, battery runtime, connector protection, dan safe operation. |
| Acceptance documentation | File trace, screenshot, metadata, serial number, calibration date, dan repeatable naming. |
6. Produk RF yang dapat dibandingkan
Keysight FieldFox Handheld Analyzers cocok dijadikan titik awal untuk workflow analyzer portabel. Untuk kebutuhan cable-and-antenna analyzer, lihat Anritsu Site Master MS2085A/MS2089A. Jika pengujian lebih banyak dilakukan di laboratorium dengan fixture, bandingkan dengan Keysight ENA VNA atau Siglent SNA6000A.
Kesimpulan
Mulai dari test plane dan acceptance limit. Kalibrasikan analyzer di tempat yang benar, ukur return loss/VSWR pada band kerja, lalu gunakan DTF bila perlu mencari lokasi fault. Kualitas hasil lebih ditentukan oleh koneksi, torque, calibration, velocity factor, dan dokumentasi daripada sekadar angka frekuensi maksimum.
