Pre-compliance testing bukan pengganti compliance test di laboratorium terakreditasi. Tujuannya adalah menemukan emisi bermasalah lebih awal, mengurangi iterasi redesign, dan meningkatkan peluang first-pass sebelum produk dikirim untuk pengujian formal.
Radiated dan conducted emission
| Jenis | Jalur gangguan | Perangkat utama | Fokus diagnosis |
|---|---|---|---|
| Radiated emission | Energi RF memancar dari enclosure, kabel, atau struktur | EMI antenna, spectrum analyzer/receiver, preamplifier, kabel terkalibrasi | Posisi antena, orientasi DUT, kabel, shield, dan frekuensi spur |
| Conducted emission | Noise RF berjalan melalui jalur power atau kabel | LISN, spectrum analyzer/receiver, limiter atau transient protection | Mode common/differential, switching node, filter, dan grounding |
Tektronix menjelaskan bahwa pre-compliance biasanya memakai scan cepat untuk menemukan titik masalah, lalu mengukur ulang frekuensi yang mencurigakan dengan detector dan setting yang lebih sesuai. Hasilnya harus diperlakukan sebagai engineering evidence, bukan sertifikat compliance.

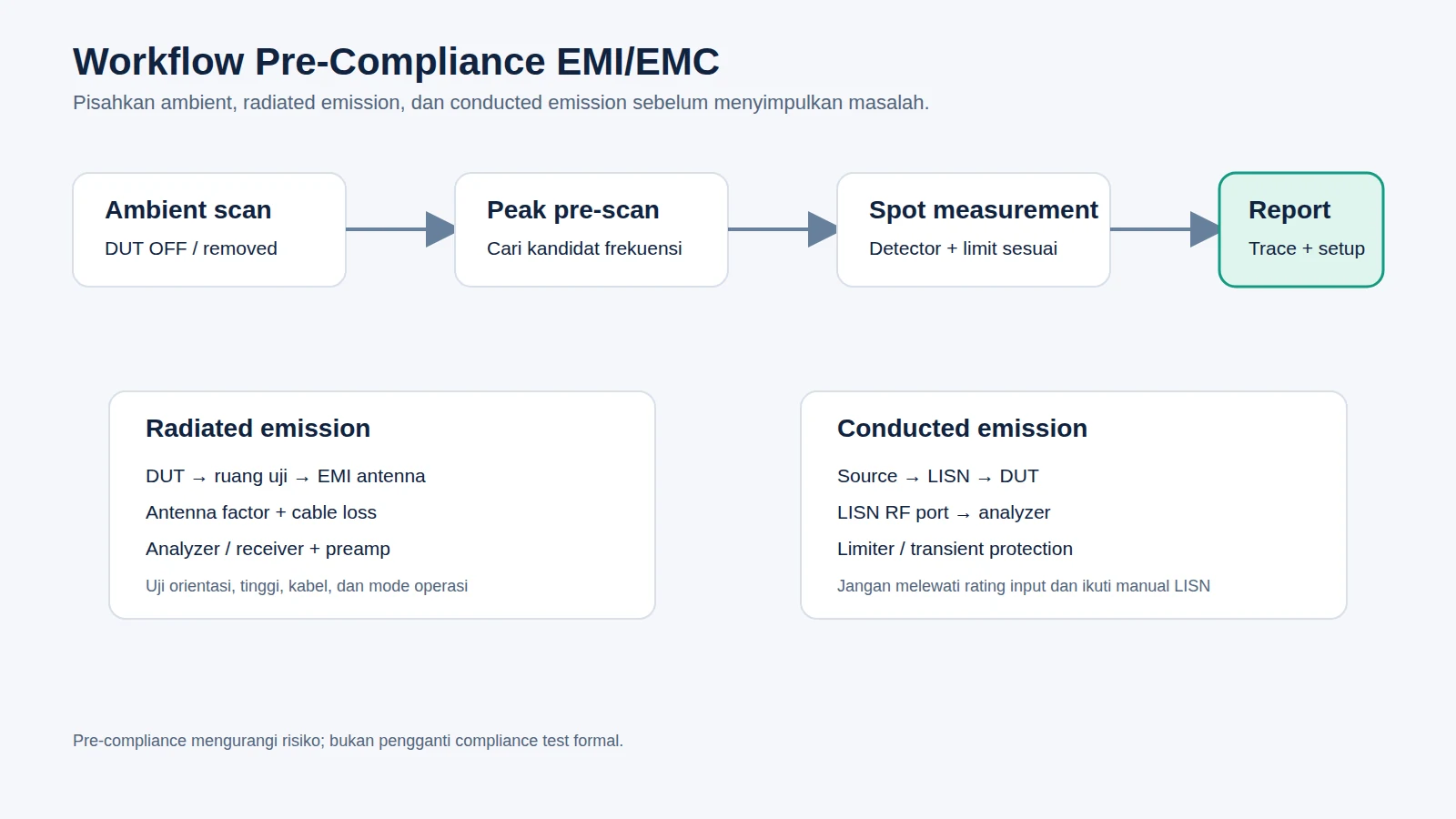

Workflow radiated emission
- Mulai dari ambient scan. Matikan atau keluarkan DUT dan simpan baseline lingkungan. Ini membantu membedakan spur dari lingkungan dengan spur yang berasal dari DUT.
- Siapkan rentang frekuensi dan antena. Rentang dan jenis antena mengikuti produk serta standar yang dipilih. Contoh setup Tektronix memakai cakupan 30 MHz–6 GHz untuk banyak produk komersial, tetapi itu bukan angka universal untuk semua produk.
- Masukkan correction factor. Terapkan antenna factor, cable loss, preamplifier gain, attenuator, dan correction lain pada software atau analyzer.
- Lakukan peak pre-scan. Tandai harmonik dan emisi yang dekat dengan limit. Jangan hanya melihat satu posisi dan satu orientasi DUT.
- Ulangi pada frekuensi kandidat. Ubah orientasi DUT, posisi kabel, tinggi antena, dan konfigurasi operasi untuk mencari kondisi worst case.
Workflow conducted emission dengan LISN
LISN ditempatkan di antara sumber AC/DC dan DUT untuk menyediakan impedansi yang dikenal, mengisolasi noise dari sumber, dan menyediakan port pengukuran RF. Hubungkan port LISN ke input analyzer melalui proteksi yang sesuai; ikuti manual LISN dan analyzer karena koneksi yang salah dapat merusak input RF.
Peak, average, dan quasi-peak
Peak detector efektif untuk menyaring kandidat dengan cepat. Pada pengukuran yang merujuk ke metode CISPR, quasi-peak memiliki respons berbobot terhadap durasi dan repetition rate sinyal. Karena itu, nilai quasi-peak tidak boleh digantikan secara sembarang oleh peak atau average. Gunakan detector yang ditentukan metode pengujian dan dokumentasikan setting-nya.
Kesalahan umum yang membuat hasil menyesatkan
- Tidak menyimpan ambient scan sehingga emisi lingkungan dianggap berasal dari DUT.
- Mengabaikan antenna factor, cable loss, gain, atau attenuator pada perhitungan level medan.
- Menggunakan kabel atau tripod logam yang mengubah coupling dan resonance setup.
- Hanya menguji satu mode operasi, satu orientasi, atau satu konfigurasi kabel.
- Menyebut hasil pre-scan sebagai “lulus EMC”. Pre-compliance hanya mengurangi risiko, bukan keputusan sertifikasi.
- Tidak membuat laporan dengan firmware, setting analyzer, detector, limit line, foto setup, dan kondisi DUT.

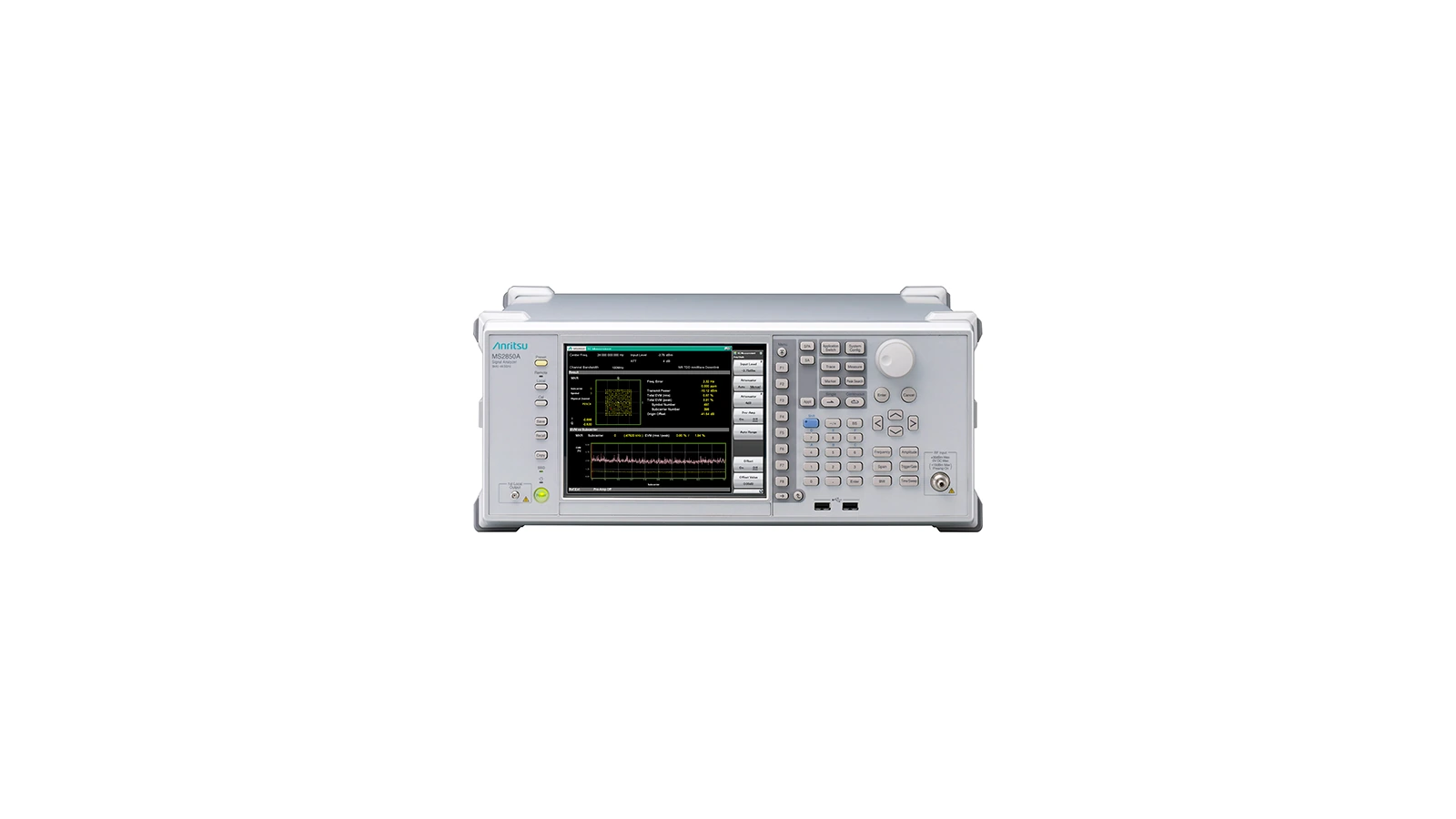

Hubungkan dengan instrumen RF
Terastek menyediakan pilihan peralatan EMC & EMI test serta signal analyzer dan spectrum analyzer. Untuk sistem tertentu, konfigurasi perlu mencakup antenna, LISN, probe, preamplifier, correction table, software, dan fixture—bukan analyzer saja.
Kesimpulan
Workflow pre-compliance yang baik dimulai dari tujuan, baseline ambient, setup radiated atau conducted yang benar, correction factor, scan cepat, investigasi kandidat, dan laporan yang dapat diulang. Gunakan hasilnya untuk memperbaiki desain sebelum compliance test formal.
