Spectrum analyzer membantu engineer melihat komponen frekuensi, harmonik, spur, noise, dan emisi yang tidak mudah dipisahkan pada tampilan time-domain. Untuk memilihnya, jangan hanya melihat angka frekuensi maksimum. Pertanyaan yang lebih penting adalah: sinyal apa yang diukur, berapa level terendah yang harus terlihat, apakah sinyalnya kontinu atau transien, dan apakah hasilnya untuk diagnosis atau pembuktian compliance?

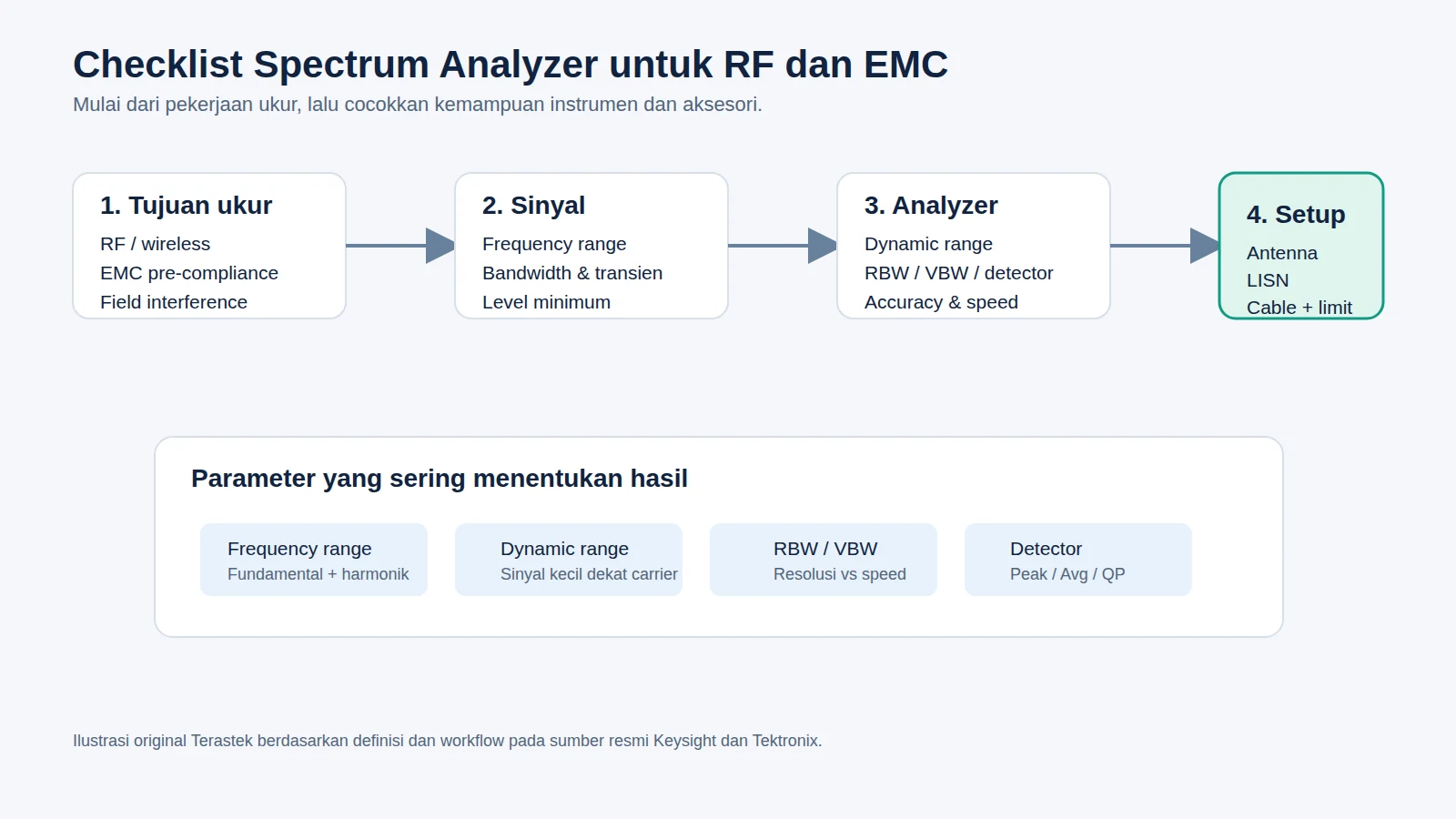

1. Tentukan pekerjaan pengukurannya terlebih dahulu
| Kebutuhan | Fitur yang perlu diperiksa | Contoh hasil |
|---|---|---|
| RF troubleshooting | Frequency range, dynamic range, preamplifier, marker, limit line | Menemukan spur, harmonik, atau interferensi |
| Wireless/RF R&D | Analysis bandwidth, vector analysis, modulation measurement, IQ capture | Memeriksa kualitas sinyal termodulasi |
| EMC pre-compliance | EMI filter, detector, antenna/transducer correction, limit line, report | Menentukan frekuensi yang mendekati limit |
| Field interference hunting | Portability, battery, outdoor display, directional antenna support | Melacak sumber emisi di lokasi |
Keysight menjelaskan spectrum analyzer sebagai instrumen yang memecah sinyal menjadi komponen sinusoidal dan menampilkan power terhadap frekuensi. Pandangan frequency-domain ini sangat berguna untuk harmonik, out-of-band emission, spurious emission, noise, dan SNR.
2. Frequency range bukan satu-satunya angka penting
Mulailah dari frekuensi fundamental, harmonik yang ingin diamati, bandwidth kanal, dan margin pengukuran. Jika perangkat bekerja pada 2,4 GHz, analyzer 3 GHz mungkin cukup untuk fundamental, tetapi belum tentu cukup untuk harmonik kedua atau troubleshooting emisi di atas band kerja. Tambahkan ruang untuk cable loss, external mixer, preselector, atau rencana pengujian berikutnya.
- Start/stop atau center/span: gunakan span lebar untuk menemukan sinyal dan span sempit untuk mengukurnya.
- Maximum input dan reference level: hindari overload pada input mixer. Attenuation yang terlalu kecil dapat menurunkan linearity; terlalu besar dapat menenggelamkan sinyal kecil.
- Frequency accuracy dan reference: penting untuk carrier, channel spacing, filter, dan pengukuran yang harus dibandingkan dengan batas frekuensi.
3. RBW, VBW, detector, dan noise floor
Resolution bandwidth (RBW) menentukan kemampuan memisahkan dua komponen yang berdekatan. RBW lebih sempit membantu memisahkan sinyal dan menurunkan noise yang terlihat, tetapi sweep menjadi lebih lambat. Video bandwidth (VBW) bekerja setelah proses deteksi untuk menghaluskan variasi trace; VBW yang lebih rendah memberi tampilan lebih halus tetapi juga memperlambat sweep.
Untuk EMC, detector bukan detail kecil. Peak detector cocok untuk pre-scan cepat. Sinyal yang dekat atau melewati limit dapat diukur ulang dengan average atau quasi-peak sesuai metode dan standar yang relevan. Pastikan analyzer, software, filter, detector, correction factor, dan transducer benar-benar mendukung metode yang akan dipakai.
4. Dynamic range dan sensitivity
Dynamic range menentukan seberapa baik analyzer mengukur sinyal kecil ketika ada sinyal besar di dekatnya. Untuk harmonik rendah, phase noise, adjacent-channel power, atau spur dekat carrier, lihat third-order intercept, displayed average noise level, phase noise, dan residual responses—bukan hanya angka frequency range.
Jika sinyal berada dekat noise floor, beberapa langkah dapat membantu: kurangi RBW, gunakan preamplifier bila level dan linearity memungkinkan, optimalkan attenuation, gunakan averaging dengan memahami dampaknya, dan lakukan noise correction jika analyzer menyediakan fitur tersebut. Jangan menganggap trace yang lebih halus otomatis berarti pengukuran lebih akurat.
5. Aksesori menentukan kualitas sistem
Untuk RF bench, siapkan kabel dan adapter dengan frequency rating yang sesuai, attenuator atau limiter untuk proteksi input, calibration kit, dan external reference bila diperlukan. Untuk EMC, tambahkan antenna factor, cable-loss table, preamplifier, LISN untuk conducted emission, near-field probe untuk diagnosis, serta limit line dan detector yang sesuai.
Rekomendasi cepat untuk Terastek

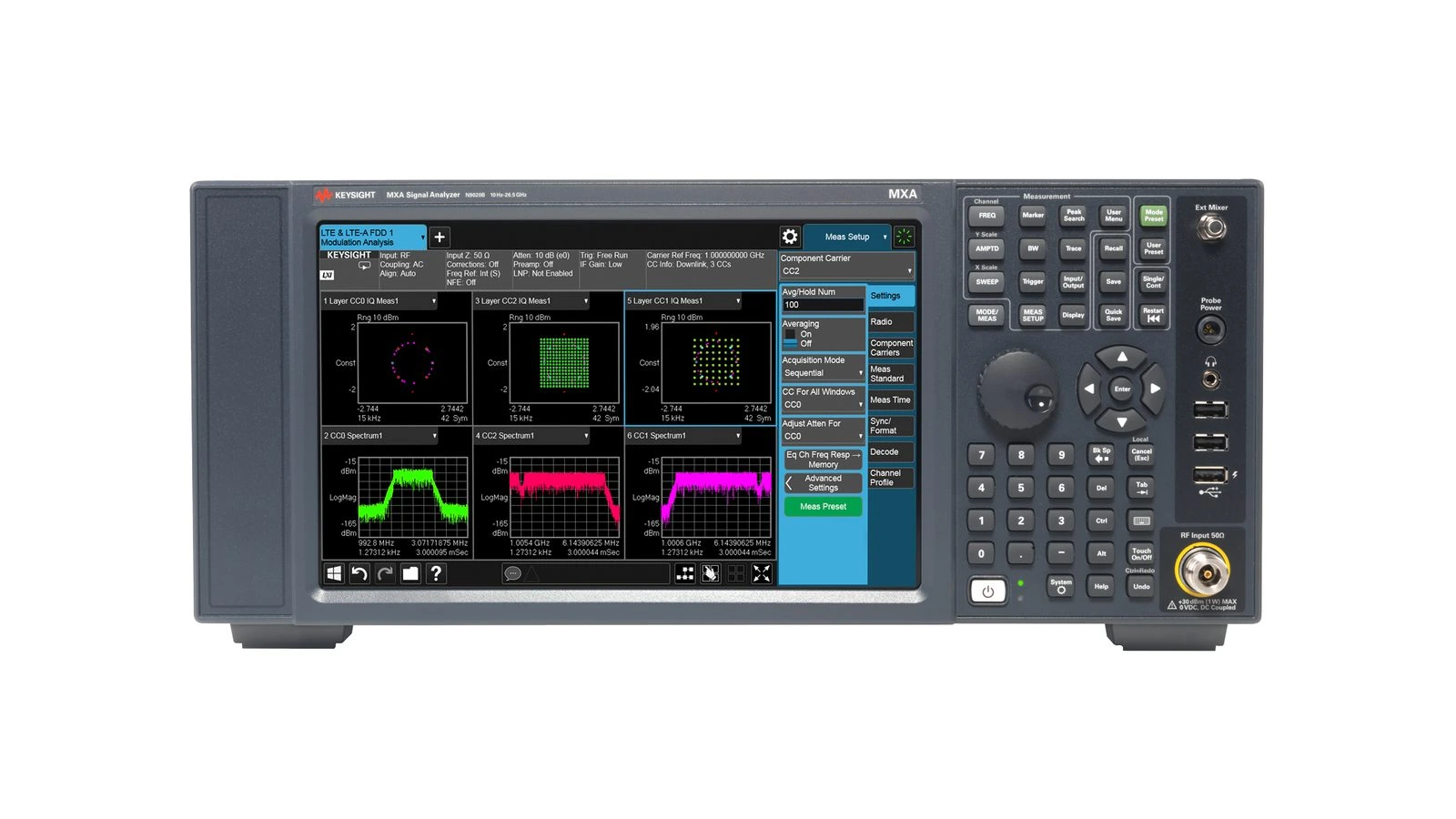

Untuk analyzer benchtop dengan kebutuhan RF yang luas, lihat Keysight N9020B MXA. Untuk pilihan lain, bandingkan kategori Signal Analyzer & Spectrum Analyzer dan tentukan apakah kebutuhan utama Anda adalah EMC, wireless, interference hunting, atau karakterisasi komponen.
Kesimpulan
Pilih spectrum analyzer berdasarkan pekerjaan ukur, bukan angka bandwidth maksimum saja. Pastikan frequency range, dynamic range, noise floor, RBW/VBW, detector, correction, portability, software, dan aksesori membentuk satu workflow yang dapat diulang.
