Bandwidth, sample rate, dan memory depth saling berhubungan. Membeli osiloskop hanya berdasarkan angka bandwidth tertinggi dapat menghasilkan alat yang tidak efisien untuk kebutuhan sebenarnya—terutama ketika pengukuran memakai banyak channel, mencari glitch, atau harus melihat detail cepat sekaligus rekaman waktu yang panjang.
Panduan ini merangkum primer resmi Tektronix dan application note Keysight menjadi cara praktis membaca datasheet osiloskop untuk pekerjaan desain elektronik, power electronics, embedded system, dan troubleshooting di laboratorium.
1. Bandwidth menentukan detail frekuensi yang dapat diukur
Bandwidth osiloskop biasanya didefinisikan pada titik −3 dB, yaitu saat amplitudo sinus yang masuk turun menjadi sekitar 70,7% dari nilai sebenarnya. Di atas area ini, amplitudo dan bentuk sinyal mulai mengalami atenuasi sehingga hasil pengukuran dapat bias.
Tektronix menjelaskan 5 Times Rule sebagai aturan praktis: pilih bandwidth osiloskop setidaknya lima kali komponen frekuensi tertinggi yang ingin dikarakterisasi untuk menjaga error amplitudo tetap rendah pada kondisi yang sesuai dengan asumsi aturan tersebut. Untuk sinyal digital, jangan hanya melihat clock rate; edge rise/fall time dapat mengandung komponen frekuensi lebih tinggi daripada frekuensi clock.
- Untuk sine wave analog, mulai dari frekuensi tertinggi yang benar-benar ingin diukur.
- Untuk digital, gunakan rise time tercepat sebagai input desain, bukan hanya frekuensi repetisinya.
- Masukkan bandwidth probe, kabel, fixture, dan DUT ke dalam measurement chain.
- Bandwidth lebih tinggi tidak otomatis memperbaiki noise, probing, atau kualitas setup.

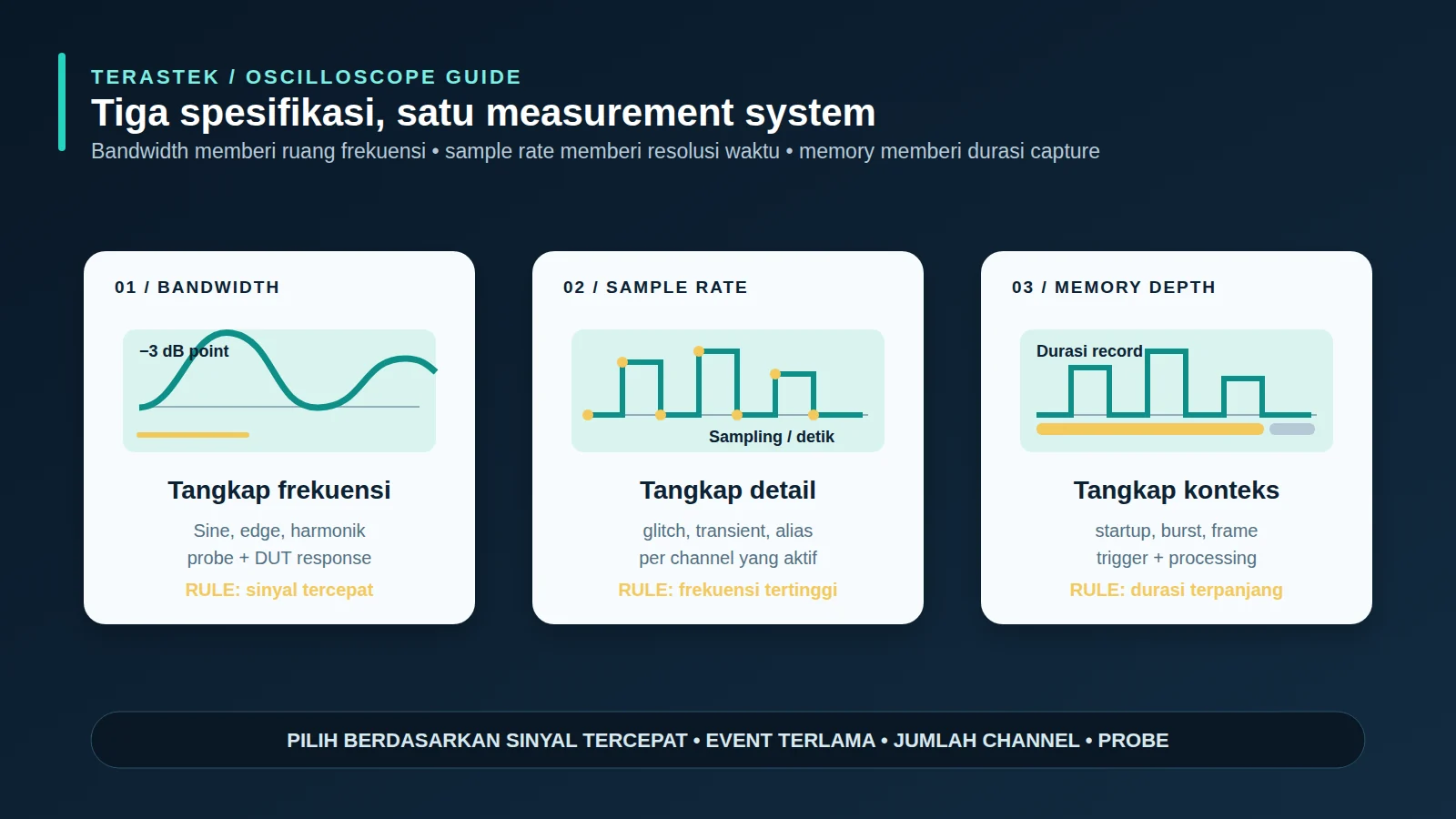

2. Sample rate menentukan seberapa rapat waveform direkam
Sample rate adalah jumlah sampel per detik. Semakin tinggi sample rate, semakin rapat titik yang tersedia untuk merekonstruksi waveform dan semakin besar peluang menangkap detail transien. Nyquist menyatakan bahwa sinyal harus disampling setidaknya dua kali frekuensi tertingginya, tetapi batas dua kali bukan target praktis yang aman untuk semua pengukuran real-time, karena record length terbatas dan glitch tidak selalu repetitif.
Primer Tektronix membedakan kebutuhan berdasarkan metode interpolasi: untuk rekonstruksi dengan sin(x)/x, sample rate setidaknya sekitar 2,5 kali komponen frekuensi tertinggi dapat menjadi acuan; untuk linear interpolation, kebutuhan dapat lebih tinggi. Dalam praktik pembelian, cocokkan angka sample rate dengan bandwidth yang benar-benar tersedia pada jumlah channel yang akan dipakai.
Keysight juga menekankan bahwa sample rate maksimum pada datasheet perlu dibaca bersama kondisi penggunaan channel. Pada beberapa instrumen, angka maksimum dicapai ketika hanya satu atau dua input aktif, sedangkan penggunaan banyak channel dapat membagi resource akuisisi.
3. Memory depth atau record length menentukan durasi capture
Memory depth adalah jumlah titik data yang dapat disimpan dalam satu record. Tektronix merumuskan hubungan dasarnya sebagai durasi waveform yang berbanding dengan record length dan sample rate: semakin tinggi sample rate pada memory yang sama, semakin pendek durasi yang dapat direkam; semakin panjang durasi yang ingin dilihat pada detail yang sama, semakin besar memory yang dibutuhkan.
Memory dalam bukan selalu lebih baik. Memory besar berguna untuk menangkap event yang jarang, burst, startup, atau kombinasi detail cepat dan konteks waktu panjang. Namun record yang panjang dapat meningkatkan waktu pemrosesan dan menurunkan waveform update rate pada arsitektur tertentu. Keysight menyebut trade-off serupa: deep memory dapat menambah harga dan waktu pemrosesan, sehingga pilihannya harus mengikuti skenario capture.
4. Hubungan ketiganya dalam skenario pengukuran
| Skenario | Prioritas utama | Risiko bila salah pilih |
|---|---|---|
| Fast digital edge | Bandwidth dan rise-time response | Edge terlihat lebih lambat, overshoot atau detail hilang |
| Glitch atau transient single-shot | Sample rate, trigger, dan waveform capture rate | Event terlewat atau berubah menjadi alias |
| Startup motor atau power converter | Memory depth, sample rate, dan trigger | Detail switching terlihat tetapi konteks startup hilang |
| Serial bus atau timing panjang | Memory, decode, channel count, dan trigger | Record tidak mencakup frame atau hubungan antar-event |
| Analog/RF dalam bandwidth tertentu | Bandwidth datar, probe, noise, dan sampling fidelity | Amplitudo atau bentuk sinyal bias di ujung band |
5. Jangan mengabaikan probe dan channel count
Probe adalah bagian dari sistem pengukuran. Tektronix menyatakan bahwa instrumen secanggih apa pun hanya dapat seakurat data yang masuk melalui probe. Periksa bandwidth probe, attenuation, loading, input capacitance, common-mode range, dan cara grounding. Pada pengukuran differential atau power electronics, probe yang salah dapat lebih merusak validitas hasil daripada memilih scope dengan bandwidth sedikit lebih rendah.
Selanjutnya, baca spesifikasi saat semua channel yang diperlukan aktif. Jika pekerjaan membutuhkan empat channel simultan untuk membandingkan clock, data, power rail, dan trigger, angka satu-channel pada brosur bukan satu-satunya angka yang relevan.
6. Cara membaca datasheet sebelum membeli
- Tulis sinyal tercepat dan event terlama yang harus ditangkap dalam satu sesi.
- Tentukan bandwidth minimum dari frekuensi atau rise time sinyal.
- Tentukan sample rate yang tetap tersedia pada jumlah channel dan mode akuisisi yang dibutuhkan.
- Perkirakan durasi capture; cocokkan dengan memory depth per channel.
- Periksa trigger, segmented memory, waveform update rate, dan dead time bila mencari event intermittent.
- Tambahkan kebutuhan probe, decode, math, FFT, high-resolution, dan software analysis.
- Bandingkan kondisi spesifikasi: semua channel aktif, mode high-resolution, bandwidth limit, dan sample rate real-time.
7. Contoh keputusan berdasarkan kebutuhan
Untuk debugging embedded biasa: prioritaskan bandwidth yang cukup untuk edge tercepat, empat channel yang dapat dipakai bersamaan, trigger yang mudah, dan decode protokol bila diperlukan.
Untuk power electronics: prioritaskan probe differential/current yang benar, common-mode rejection, bandwidth yang sesuai switching edge, sample rate real-time, dan memory untuk melihat startup atau transient.
Untuk signal integrity: lihat bandwidth, rise-time response, sampling fidelity, noise floor, jitter, dan kualitas fixture. Angka sample rate besar tanpa validasi ADC dan response tidak otomatis menghasilkan waveform yang paling akurat.
Jalur produk di Terastek
Untuk benchmark awal, lihat Tektronix 5 Series B MSO, Tektronix 6 Series B MSO, dan Keysight DSOX1204G. Untuk kebutuhan yang lebih spesifik, bandingkan probe diferensial tegangan tinggi, probe diferensial tegangan rendah, dan current probe. Kirimkan frekuensi atau rise time tercepat, durasi event, jumlah channel, dan kebutuhan decode melalui halaman kontak.
Sumber resmi
- Tektronix — Evaluating Oscilloscope Bandwidth, Sample Rate, and Performance Specs.
- Tektronix — Oscilloscope Systems and Controls.
- Keysight — Oscilloscope Sample Rates versus Sampling Fidelity.
- Keysight — Evaluating Oscilloscope Bandwidths for Your Application.
Terakhir ditinjau: 21 September 2026. Nilai spesifikasi dan fitur dapat berbeda antar model serta mode akuisisi; gunakan datasheet resmi terbaru untuk keputusan pengadaan.
