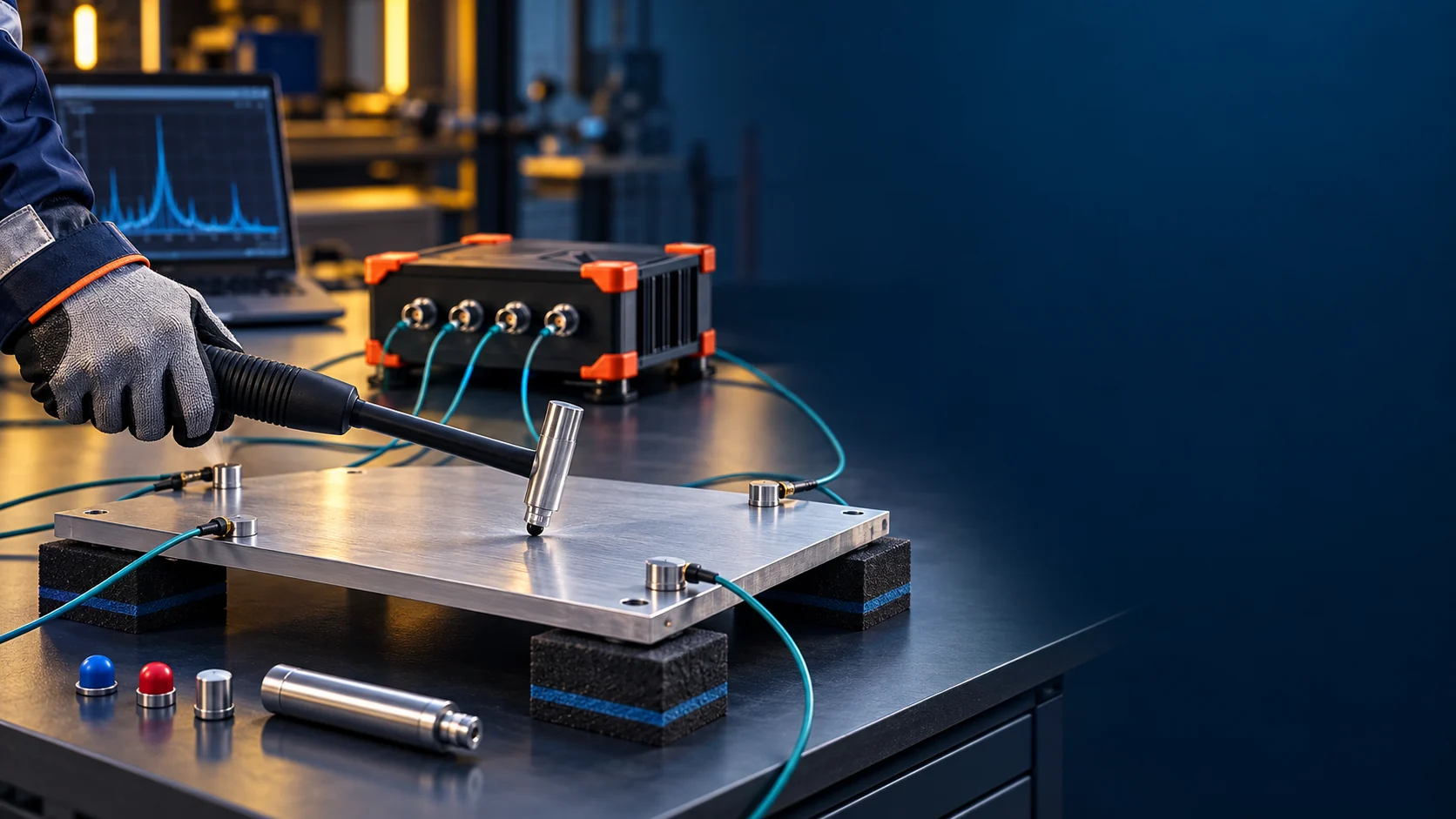

Impact hammer untuk modal testing harus dipilih dari struktur yang akan dieksitasi dan rentang frekuensi yang ingin diamati. Spesifikasi pentingnya bukan hanya peak force, tetapi juga massa hammer, kekakuan tip, force sensor, frequency content dari impulse, modal tuning, konektor, TEDS, dan kompatibilitas dengan accelerometer serta DAQ. Hammer yang terlalu besar dapat memberi energi berlebih atau mengubah struktur; hammer yang terlalu ringan atau tip terlalu lunak mungkin tidak mengeksitasi mode pada band yang dibutuhkan.
1. Apa yang dilakukan impact hammer
Impact hammer berinstrumentasi memberikan impuls gaya yang terukur ke test object. Accelerometer mengukur respons gerakan struktur, kemudian sistem akuisisi menghitung transfer function atau FRF. PCB Piezotronics menjelaskan bahwa sinyal gaya dan respons ini digunakan untuk resonance detection, modal analysis, transfer characteristics, dan structural health determination.
2. Spesifikasi yang perlu diminta
| Spesifikasi | Mengapa penting | Pertanyaan procurement |
|---|---|---|
| Force range | Menentukan apakah gaya cukup untuk menghasilkan respons yang terukur tanpa membebani atau merusak struktur. | Berapa gaya maksimum dan sensitivitas force sensor untuk test object ini? |
| Hammer mass | Massa memengaruhi energi impact dan cocok-tidaknya hammer dengan ukuran serta kekakuan struktur. | Apakah hammer menambah massa signifikan pada struktur atau fixture? |
| Tip stiffness | Tip lebih keras cenderung memberi kandungan frekuensi lebih luas; tip lebih lunak membatasi band dan memperpanjang pulse. | Tip apa yang mencakup band modal yang ingin diukur? |
| Modal tuning | Desain hammer yang dituning membantu mencegah resonansi hammer mengotori data. | Apakah hammer memiliki response plot dan tuning yang sesuai? |
| Signal interface | ICP/IEPE, charge, konektor, TEDS, kabel, dan conditioner harus cocok dengan DAQ. | Apakah scaling dapat dibaca otomatis atau harus diinput manual? |
| Accessories | Tip, extender mass, kabel, dan kit accelerometer memengaruhi repeatability serta force spectrum. | Apa isi kit dan bagaimana setiap aksesori mengubah impulse? |
Menurut PCB, pilihan tip dan extender mass dapat digunakan untuk menyesuaikan frequency content dari force impulse. Karena itu, minta force spectrum atau frequency response plot untuk kombinasi hammer-tip yang akan dipakai, bukan hanya angka gaya nominal.

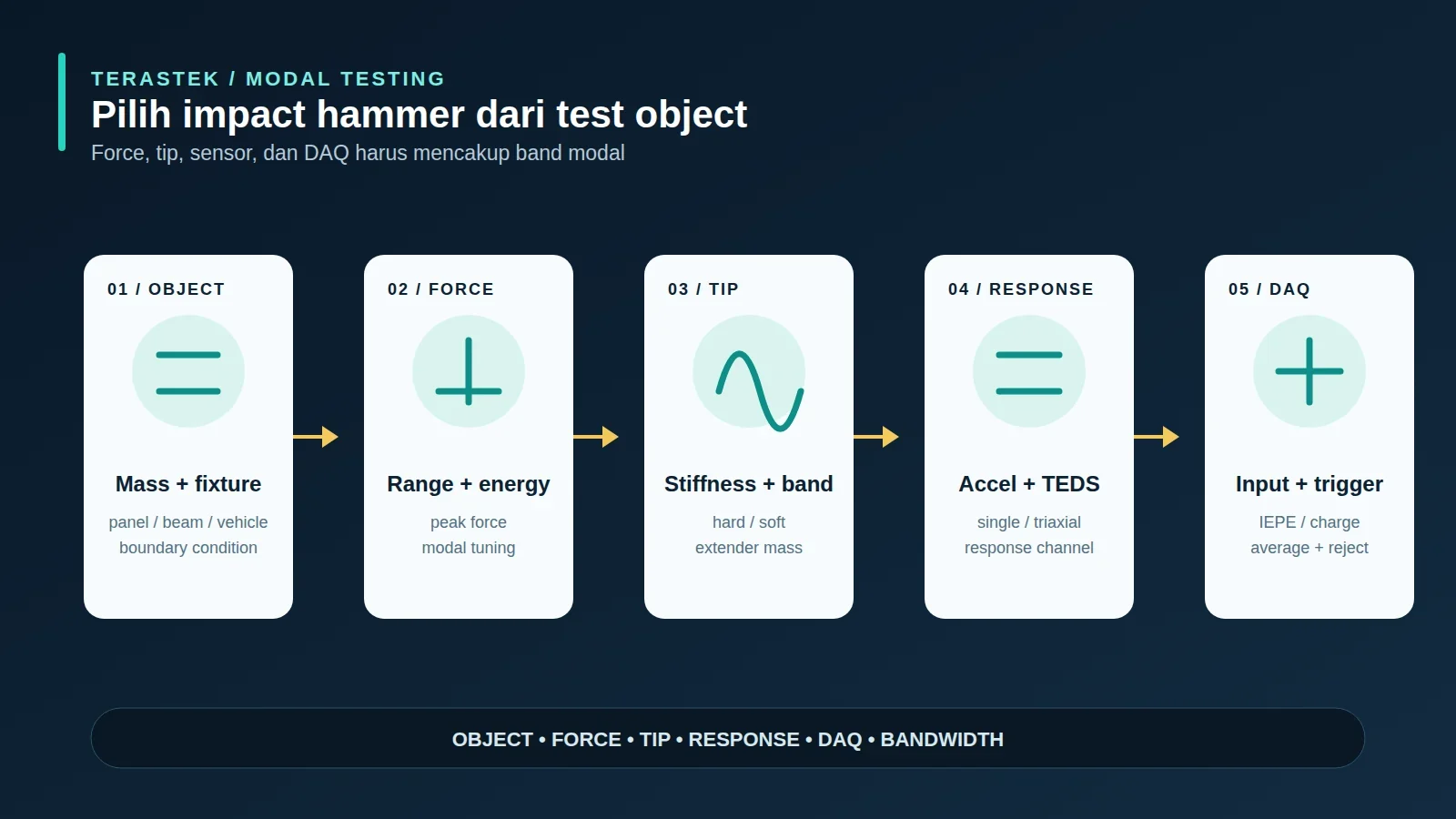

3. Cocokkan hammer dengan struktur
| Test object | Karakteristik yang dicari | Arah awal pemilihan |
|---|---|---|
| Panel elektronik atau komponen kecil | Mode lebih tinggi, gaya kecil, sensor massa rendah. | Hammer ringan, tip lebih keras atau sesuai bandwidth, miniature accelerometer. |
| Panel kendaraan atau komponen otomotif | Ribuan titik atau roving measurement, multi-channel, NVH. | Hammer dan sensor TEDS, kit dengan kabel serta conditioning yang mudah diskalakan. |
| Beam, frame, atau struktur besar | Energi impact lebih besar dan mode frekuensi lebih rendah. | Hammer lebih besar atau extender mass, tip yang memberi energi cukup pada band target. |
| Struktur sensitif atau mahal | Risiko kerusakan, nonlinearitas, dan double hit harus dikendalikan. | Force range terukur, fixture aman, trigger, rejection double hit, dan prosedur operator. |
4. Jangan lupakan response accelerometer
Hammer tidak bekerja sendirian. Pilih accelerometer berdasarkan massa sensor, bandwidth, arah pengukuran, sensitivitas, mounting, dan jumlah titik respons. Untuk struktur otomotif, PCB menyebut single-axis dan triaxial high-sensitivity TEDS ICP accelerometers, kabel, patch panel, dan ICP signal conditioning sebagai bagian dari sistem NVH modal testing.
5. Checklist sebelum meminta quotation
- Gambar atau deskripsi test object, material, massa, fixture, dan kondisi boundary.
- Rentang frekuensi modal yang ingin diukur dan mode pertama yang menjadi perhatian.
- Force range, sensitivitas, dan pilihan tip yang disarankan berdasarkan force spectrum.
- Jumlah response channel, tipe accelerometer, arah sensor, dan kebutuhan roving hammer.
- Input DAQ: IEPE/ICP atau charge, TEDS, connector, kabel, dan signal conditioning.
- Kebutuhan pretrigger, trigger level, double-hit detection, averaging, dan window.
- Keselamatan: fixture, operator, risiko over-force, dan prosedur reject/retest.
6. Produk yang dapat dibandingkan
Lihat PCB Piezotronics 086C01 Hammer Series dan PCB 086C02 Modally Tuned Hammer Series. Untuk response sensor, bandingkan PCB 639A91 Triaxial Accelerometer Series. Sistem akuisisi dapat dimulai dari Dewesoft SIRIUS Mini, Dewesoft DEWE-43A, atau PCB 483C 8-Channel Signal Conditioner.
Kesimpulan
Impact hammer yang tepat adalah kombinasi force range, massa, tip, frequency content, modal tuning, interface, dan aksesori yang sesuai dengan struktur. Sertakan test object, target band, response sensor, dan DAQ ketika meminta konfigurasi agar hammer tidak dipilih secara terpisah dari sistem modal testing.
