Mengukur Sinyal Power Electronics: Probe Diferensial dan Arus pada Inverter/VFD

Jawaban singkat: untuk mengukur bentuk gelombang pensakelaran pada inverter dan VFD dengan aman, ukur node fasa memakai probe tegangan diferensial, bukan probe single-ended, lalu ukur arus cabang memakai probe arus model clamp yang mencengkeram kabel atau busbar tanpa memutus rangkaian. Ground lead probe hanya boleh disambungkan ke earth ground, probe tip dan ground clip tidak boleh saling bersentuhan, dan saat melepas, cabut probe tip lebih dulu, baru ground lead (Tektronix, ABCs of Probes Primer, S2). Verifikasi probe pada sinyal yang sudah diketahui sebelum menyentuh rangkaian daya.

Mengapa node switching tidak boleh diukur seperti sinyal biasa

Pada motor drive 380 V tiga fasa 50 Hz, titik yang paling ingin Anda lihat biasanya node tengah antar sakelar (half-bridge) di sisi keluaran inverter. Node itu mengapung terhadap earth ground: potensialnya naik-turun mengikuti urutan pensakelaran, sementara osiloskop hampir selalu dibumikan lewat kabel dayanya. Di sinilah kesalahan pertama terjadi. Pada hampir semua probe pasif, kecuali probe tip dan konduktor tengah konektor, seluruh logam yang dapat tersentuh pada probe termasuk ground clip terhubung ke shell konektor (S2). Bila ground clip disentuhkan ke titik yang bukan ground, ground lead justru menghubungkan titik itu ke bumi, dan dokumen Tektronix menegaskan bahwa isolasi osiloskop dari ground yang tidak dirancang serta tidak dispesifikasikan untuk operasi tersebut, atau menghubungkan ground lead ke apa pun selain ground, dapat mengakibatkan tegangan berbahaya hadir pada konektor, kontrol, serta permukaan osiloskop dan probe (S2).

Di sinilah probe diferensial masuk. Keysight menjelaskan bahwa probe diferensial mengukur tegangan plus terhadap tegangan minus, dan bidang ground efektifnya menghubungkan ground probe tip ke ground device-under-test dengan impedansi yang sangat rendah, sehingga probe diferensial dapat menghasilkan pengukuran yang lebih baik bahkan pada sinyal single-ended dibandingkan probe single-ended (S3). Satu batasan harus diingat: probe aktif memiliki tegangan masukan yang terbatas (S3), jadi rentangnya diperiksa pada dokumentasi probe sebelum dihubungkan ke node berpotensi tinggi.

Keluaran VFD bukan sinus 50 Hz dari jaring

Jaring menyuplai 380 V tiga fasa 50 Hz dan motor tetap berputar seolah-olah dari sinus 50 Hz, sehingga banyak orang menganggap keluaran inverter juga berupa sinus 50 Hz. Padahal inverter menyakelar pada frekuensi pembawanya sendiri dan menyusun tegangan keluaran dari pulsa dengan lebar yang diatur; yang muncul di node fasa adalah deretan pulsa pada tegangan DC link, bukan sinus halus. Fundamentalnya mendekati 50 Hz, tetapi spektrum keluarannya membawa harmonisa pensakelaran pada kelipatan frekuensi carrier. Akibat praktisnya, probe harus mampu mereproduksi tepi pulsa carrier, bukan hanya 50 Hz, dan kemampuan menolak komponen tegangan besar diperlukan bila yang diperiksa hanya bentuk gelombang di sekitarnya. Frekuensi carrier tiap drive berbeda dan tidak ditetapkan dokumen rujukan, jadi periksa manual drive bersangkutan alih-alih mengasumsikan satu angka.

Karakterisasi power stage mencakup kelompok pengukuran yang luas, dan sebagian besar dapat dilakukan dengan osiloskop (S1): analisis masukan berupa kualitas daya, harmonisa arus, dan inrush current; analisis pensakelaran berupa Rds(on) dan Vce(sat), switching loss, slew rate, serta modulasi; dan analisis keluaran berupa ripple keluaran, waktu turn-on/turn-off, respon transien, serta efisiensi (S1). Banyak engineer masih mengerjakan pengukuran ini secara manual, yang sangat memakan waktu, sementara osiloskop kelas menengah dan atas menyediakan aplikasi pengukuran daya yang membantu mengotomatisasi prosesnya (S1).

Peta pengukuran: titik ukur, jenis probe, dan yang harus diawasi

Titik ukur / besaran	Jenis probe	Yang harus diawasi
Node high-side / half-bridge (mengapung)	Probe tegangan diferensial	Mengapung terhadap earth ground; jangan memasang ground clip probe single-ended di node ini
Keluaran fasa-ke-fasa ke motor	Probe tegangan diferensial	Fundamental 50 Hz plus harmonisa carrier; bandwidth harus cukup untuk tepi pulsa
Ripple rel DC link	Probe tegangan diferensial	Ripple kecil terapung di atas tegangan DC besar; perhatikan penolakan DC dan skala vertikal
Switching loss dengan Rds(on) / Vce(sat)	Probe tegangan diferensial plus probe arus	Dua kanal harus sejajar waktu; delay propagasi probe ikut berpengaruh
Inrush current saat start	Probe arus model clamp	Durasi dan puncak inrush; pastikan rentang arus probe memadai
Arus fasa motor	Probe arus model clamp	Insertion impedance ke cabang dan derating frekuensi probe arus (S2)

Tabel ini kerangka pemetaan, bukan daftar rating; rentang dan batas tiap probe dibaca dari dokumentasi produknya.

Alur kerja pengukuran langkah demi langkah

1. Identifikasi titik referensi dan statusnya: apakah node yang diukur mengapung terhadap earth ground. Node half-bridge dan node keluaran fasa pada drive 380 V tiga fasa adalah node mengapung.
2. Tentukan besaran yang dicari sebelum menyentuh rangkaian. Pengukuran pensakelaran memerlukan pasangan tegangan dan arus (S1).
3. Pilih probe tegangan diferensial untuk node yang mengapung, karena probe ini mengukur tegangan plus terhadap minus tanpa titik referensi ke bumi (S3).
4. Pilih probe arus model clamp untuk cabang yang diperiksa agar rangkaian tidak perlu diputus; periksa insertion impedance dan derating frekuensinya (S2).
5. Pastikan ground lead probe hanya disambungkan ke earth ground; ini aturan mutlak (S2), bukan pilihan konfigurasi.
6. Periksa jarak probe tip dan ground clip agar keduanya tidak bersentuhan atau menyentuh bagian lain rangkaian (S2). Ini juga aturan praktis Terastek: jangan memasang dua ujung probe pada titik yang bisa bergeser mendekat.
7. Sambungkan probe ke osiloskop lebih dulu, lalu ground, baru probe tip ke titik ukur (S2).
8. Verifikasi probe pada sinyal yang sudah diketahui sebelum menyentuh rangkaian daya; ini aturan praktis Terastek untuk memastikan kanal, attenuasi, dan offset terbaca sesuai harapan.
9. Atur skala vertikal, offset, dan basis waktu sesuai perkiraan amplitudo dan rentang waktu pensakelaran; bila rugi pensakelaran yang dicari, sejajarkan waktu kedua kanal.
10. Tangkap bentuk gelombang. Untuk pensakelaran, ambil beberapa siklus agar variasi antar pulsa terlihat; untuk ripple dan inrush, tangkap durasi kejadiannya.
11. Setelah selesai, lepaskan probe tip dari rangkaian lebih dulu, baru ground lead (S2). Matikan daya pada sisi yang diuji sebelum memindahkan koneksi fisik.
12. Dokumentasikan setup: titik ukur, model probe, pengaturan kanal, dan kondisi beban motor. Ini aturan praktis Terastek agar hasil antar sesi dapat dibandingkan.

Aturan ground: earth ground saja

Ground lead probe hanya boleh disambungkan ke earth ground (S2). Isolasi osiloskop dari ground yang tidak dirancang serta tidak dispesifikasikan untuk operasi tersebut, atau menghubungkan ground lead ke apa pun selain ground, dapat mengakibatkan tegangan berbahaya hadir pada konektor, kontrol, serta permukaan osiloskop dan probe (S2). Probe dibumikan secara tidak langsung melalui konduktor pembumian kabel daya osiloskop, sehingga konduktor itu harus tersambung ke earth ground sebelum sambungan ke terminal masukan atau keluaran dibuat (S2). Jangan pernah berusaha menetralkan ground kabel daya peralatan uji (S2).

Probe arus: insertion impedance dan derating

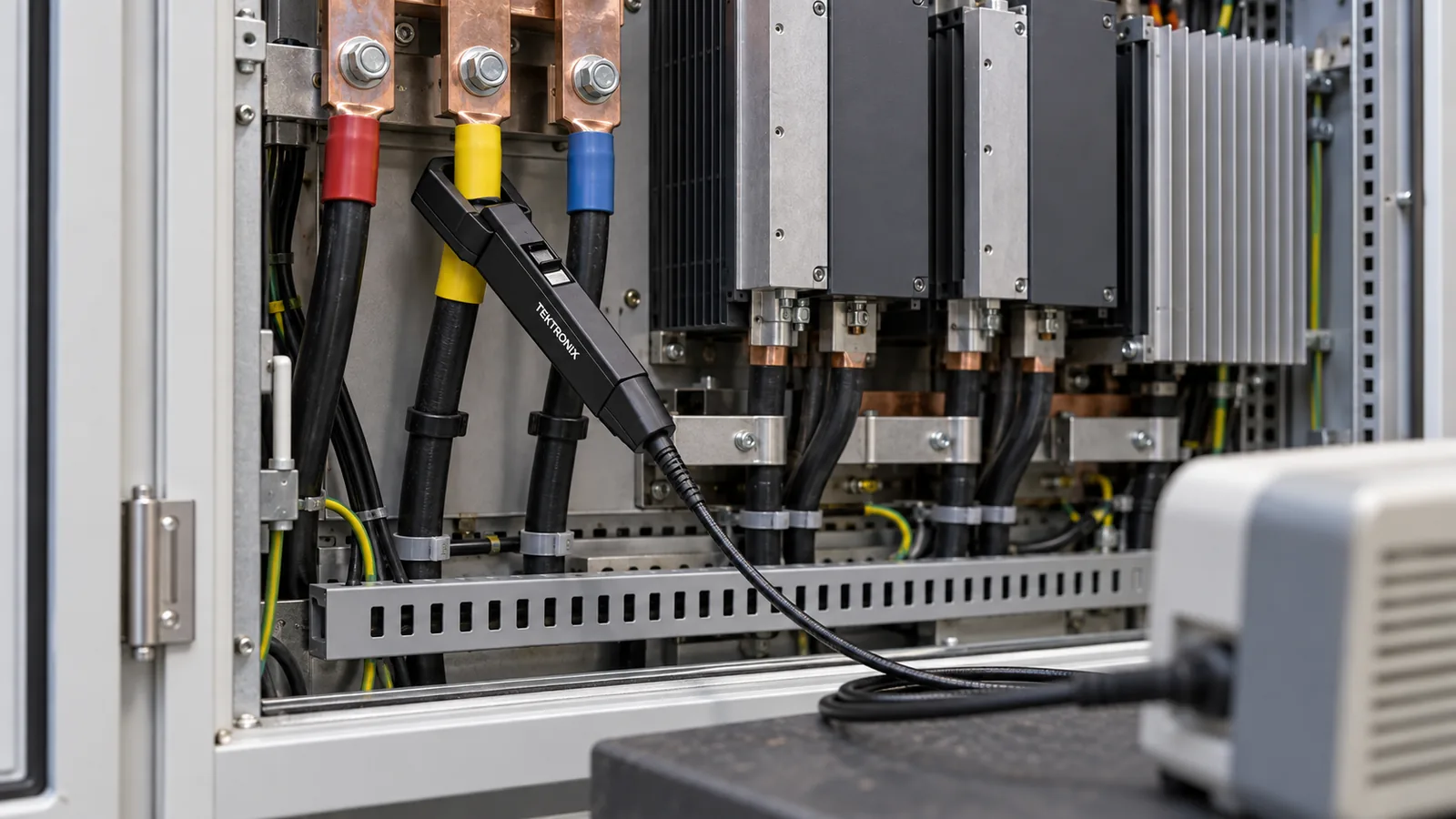

Probe arus mengukur medan magnet di sekitar konduktor, sehingga cabang dapat diukur tanpa diputus. Dua hal yang tercantum sebagai spesifikasi probe arus pada primer Tektronix adalah insertion impedance, yaitu impedansi yang disisipkan probe ke rangkaian yang diukur, dan derating frekuensi, yaitu penurunan kemampuan probe pada frekuensi lebih tinggi (S2). Pilih probe arus dengan rentang yang mencakup arus puncak yang diperkirakan, dan jangan menganggap kemampuannya sama di semua frekuensi.

Lebar pita: perhitungan Terastek

Anggaplah tepi pulsa pada node switching memiliki waktu naik sekitar 100 ns. Untuk pengukuran waktu naik yang wajar, waktu naik sistem probe dan osiloskop bersama-sama harus tiga sampai lima kali lebih cepat daripada pulsa yang diukur (S2). Berikut perhitungan Terastek dengan langkah aritmetiknya: batas cepat 100 ns / 5 = 20 ns, batas lambat 100 ns / 3 ≈ 33 ns. Dari hubungan waktu naik terhadap bandwidth, Tr = 0,35 / BW (S2), nilai 33 ns setara bandwidth 0,35 / 33 ns ≈ 10,6 MHz dan 20 ns setara 0,35 / 20 ns = 17,5 MHz. Jadi sistem pengukuran perlu menyediakan bandwidth sekitar 10,6 MHz hingga 17,5 MHz agar tepi 100 ns itu terukur wajar. Angka 100 ns di atas hanya ilustrasi, bukan angka drive tertentu.

Kesalahan umum

• Memakai probe single-ended dengan ground clip dipasang di node fasa atau node mengapung; ground lead terhubung ke shell konektor sehingga ini kesalahan paling berbahaya (S2).
• Melepas ground lead lebih dulu sebelum probe tip dari rangkaian; urutan yang benar adalah sebaliknya (S2).
• Membiarkan probe tip dan ground clip berdekatan hingga dapat bersentuhan atau menyentuh bagian rangkaian lain (S2).
• Mengisolasi osiloskop dari ground tanpa peralatan yang memang dirancang dan dispesifikasikan untuk itu (S2).
• Menganggap keluaran inverter identik dengan sinus 50 Hz dari jaring, lalu memilih bandwidth hanya berdasarkan 50 Hz.
• Mengukur arus cabang tanpa mempertimbangkan insertion impedance dan derating frekuensi probe arus (S2).
• Membandingkan dua kanal tanpa memperhatikan delay propagasi probe, sehingga rugi pensakelaran terlihat lebih besar atau lebih kecil dari yang sebenarnya.
• Mengerjakan seluruh pengukuran pensakelaran secara manual, padahal aplikasi pengukuran daya otomatis tersedia pada osiloskop kelas menengah dan atas (S1).
• Tidak mencatat setup, sehingga hasil pengukuran tidak dapat dibandingkan antar sesi.

Peralatan dan konfigurasi terkait

Untuk sisi arus, halaman katalog Terastek mencakup Tektronix TCP0030A current probe dan Tektronix TCP0150 current probe untuk pengukuran arus AC/DC, Tektronix TCPA300/TCPA400 current measurement system sebagai penguat pengukuran arus, Tektronix TRCP series current probes untuk arus besar, dan Tektronix A620 series current probes. Semuanya terhimpun di kategori oscilloscope probes, dengan halaman brand Tektronix sebagai rujukan katalog.

Praktik ini menyatu dengan pekerjaan perawatan drive; lihat hub aplikasi test automation (ATE) dan artikel cara troubleshooting motor 3 fasa dengan osiloskop. Dua artikel pendamping klaster ini membahas cara memilih probe osiloskop: pasif, aktif, diferensial, dan arus serta pembebanan probe dan ground lead yang mengubah sinyal.

Kesimpulan

Pengukuran node switching pada inverter dan VFD berdiri di atas dua pilihan probe dan satu aturan keselamatan: node mengapung diukur dengan probe diferensial yang mengukur tegangan plus terhadap minus tanpa referensi ke bumi (S3), arus cabang diukur dengan probe arus model clamp sambil memperhatikan insertion impedance dan derating frekuensinya (S2), dan ground lead hanya disambungkan ke earth ground karena menghubungkannya ke apa pun selain ground dapat memunculkan tegangan berbahaya pada permukaan osiloskop dan probe (S2). Hasil yang dapat dipercaya juga menuntut verifikasi probe pada sinyal yang diketahui, kesesuaian bandwidth dengan tepi yang diukur (S2), serta pemisahan pekerjaan manual dari aplikasi pengukuran daya otomatis (S1).

Bila Anda menyiapkan pengukuran pada drive baru, membandingkan dua probe untuk pekerjaan yang sama, atau menyusun prosedur pengukuran pensakelaran untuk tim perawatan, kami dapat meninjau spesifikasi probe dan konfigurasi kanal yang Anda rencanakan. Kirimkan titik ukur, perkiraan tegangan dan arus, serta bandwidth osiloskop yang dipakai untuk review spesifikasi atau permintaan penawaran.
