SMU lebih tepat daripada power supply biasa ketika pengujian semikonduktor membutuhkan source dan measurement dalam satu instrumen, sweep otomatis, current/voltage compliance, serta pengukuran dari level mikro hingga daya lebih tinggi. Power supply tetap tepat untuk memberi rail yang stabil, tetapi SMU menambahkan kontrol stimulus dan readback yang dirancang untuk karakterisasi perangkat.
1. Perbedaan fungsi dasar
| Kebutuhan | Power supply DC | SMU |
|---|---|---|
| Memberi rail tetap | Sangat cocok untuk powering DUT. | Bisa dilakukan, dengan measurement dan control lebih terintegrasi. |
| Mengukur arus/tegangan DUT | Biasanya readback untuk monitoring output. | Dirancang untuk source dan measure voltage/current secara bersamaan. |
| Sweep I–V | Memerlukan controller, DMM, switching, atau software tambahan. | Biasanya memiliki sweep/list/trigger dan data acquisition terintegrasi. |
| Compliance | Current limit atau protection terutama sebagai pagar supply. | Compliance menjadi bagian dari pengendalian stimulus agar DUT terlindungi. |
| Polaritas dan quadrant | Umumnya source satu arah. | Model tertentu dapat source/sink, bipolar, atau four-quadrant. |
| Semiconductor characterization | Dapat menjadi sumber eksternal. | Lebih ringkas untuk diode, LED, transistor, sensor, dan material. |
2. Kapan power supply sudah cukup?
Pilih power supply jika DUT hanya membutuhkan rail DC dan hasil utama diukur dengan instrumen lain. Contohnya powering controller, burn-in dengan load eksternal, atau functional test yang hanya membutuhkan voltage/current readback kasar. Keuntungannya adalah operasi sederhana, daya lebih tinggi per biaya, dan pilihan bench/rack yang luas.
Namun, bila current limit harus presisi, voltage/current perlu di-sweep, atau leakage current perlu diukur pada banyak decade, kombinasi power supply + DMM dapat menjadi lebih rumit daripada satu SMU yang memang dirancang untuk pekerjaan tersebut.
3. Kapan SMU lebih sesuai?
- Characterization I–V dan leakage dengan banyak titik sweep.
- Pengujian diode, LED, transistor, sensor, photovoltaic cell, dan material.
- Stimulus kecil dengan pengukuran arus atau tegangan yang sensitif.
- Needle/probe station dengan force/sense Kelvin connection.
- Automated test yang memerlukan trigger, list, compliance, timestamp, dan data export.
- Pengujian yang perlu source sekaligus sink pada polaritas atau quadrant tertentu.
4. Parameter SMU yang harus dibandingkan
| Parameter | Yang perlu ditanyakan |
|---|---|
| Source range | Voltage, current, power, bipolar/one-quadrant, resolution, accuracy, dan stability. |
| Measure range | Minimum current/voltage, noise, burden, integration time, autorange, dan measurement speed. |
| Compliance | Voltage/current compliance, response saat limit tercapai, protection, dan recovery. |
| Force/sense | 2-wire atau 4-wire, remote sense, guard, triax/banana, dan fixture compatibility. |
| Sweep/trigger | Linear/log sweep, list mode, trigger input/output, dwell, averaging, dan timestamp. |
| Automation | SCPI, LAN/USB/GPIB, driver, software, synchronization, dan data format. |
| Safety | Maximum voltage to earth, interlock, output discharge, shielding, dan probe-station interface. |
5. SMU untuk semiconductor test
Untuk diode dan transistor, SMU dapat mengubah voltage atau current sebagai stimulus dan merekam respons pada setiap titik. Untuk low-current leakage, noise floor, guarding, cable leakage, shielding, dan settling time menjadi bagian dari measurement chain. Untuk LED, pertimbangkan current compliance, forward voltage, optical measurement synchronization, dan thermal drift.
Untuk photovoltaic cell, SMU dapat digunakan untuk menyapu titik operasi dan memperoleh kurva I–V. Kondisi irradiance, temperature, area aktif, contact resistance, dan direction of sweep harus dicatat karena semuanya memengaruhi kurva.
6. Produk yang dapat dibandingkan

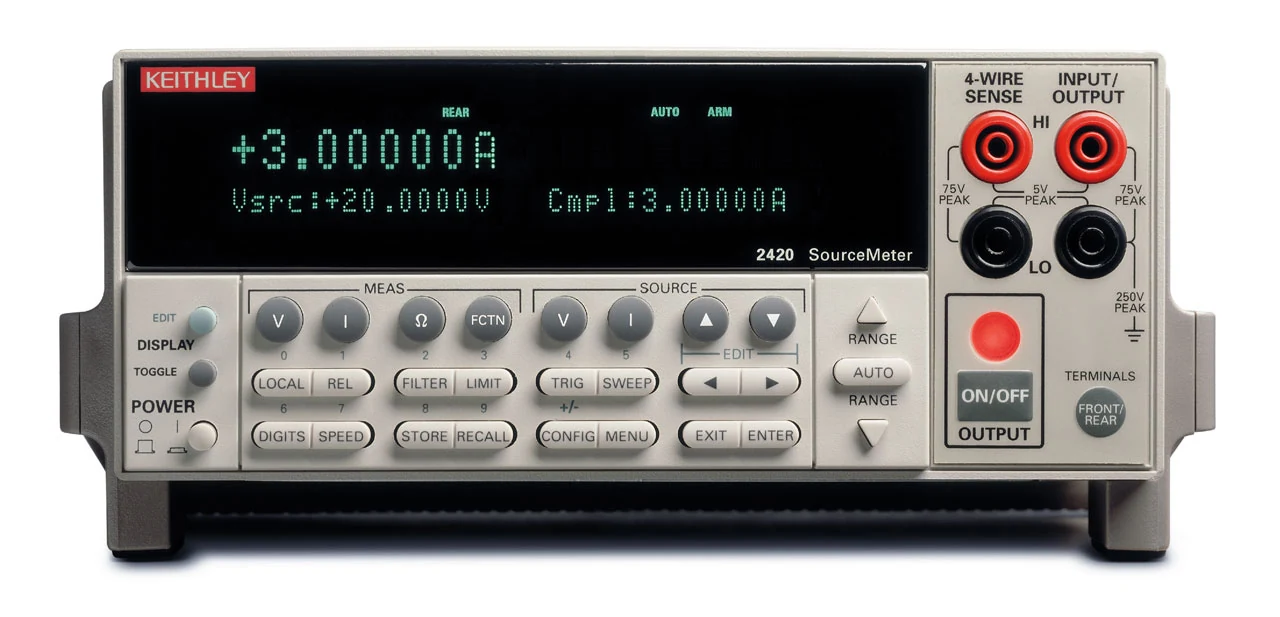

Lihat Keithley 2400 Series SMU untuk SourceMeter serbaguna, Keithley 2450 Graphical SMU untuk workflow touchscreen, Keithley 2600B Series untuk system SMU, dan Keithley 4200A-SCS untuk semiconductor parameter analysis. Untuk pembanding supply, lihat Keithley 2280S Precision DC Supply.
Kesimpulan
Gunakan power supply untuk memberi daya; gunakan SMU ketika stimulus dan pengukuran harus dikendalikan sebagai satu proses karakterisasi. Untuk memilih, bandingkan source range, measurement range, compliance, force/sense, sweep, trigger, noise, speed, automation, dan safety—bukan hanya watt maksimum.
Sumber resmi
- Tektronix/Keithley — Source Measure Units
- Tektronix — SMU Instruments Selector Guide
- Keysight — Source/Measure Units
Source reviewed: 22 September 2026. Hubungi Terastek untuk pemilihan SMU, fixture, probe, dan automation semiconductor.
