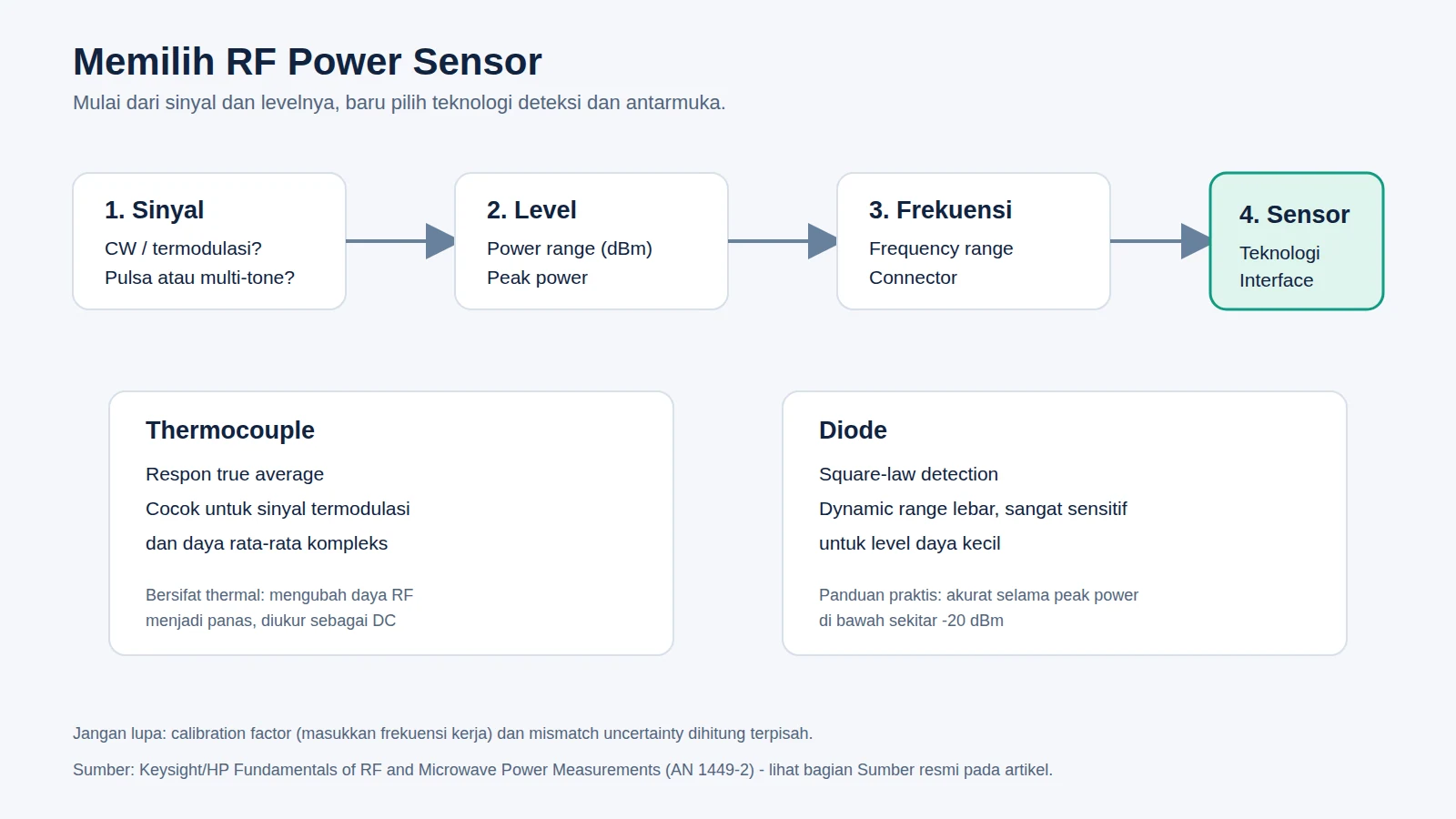

Untuk memilih RF power sensor, tentukan dahulu tiga hal: level daya yang diukur (dBm), rentang frekuensi, dan bentuk sinyalnya—CW, termodulasi, atau pulsa. Dari situ pilih teknologi sensornya: thermocouple untuk akurasi true-RMS pada sinyal kompleks, atau diode untuk dynamic range lebar pada level rendah. Sensor yang benar bukan yang angka frekuensinya paling tinggi, melainkan yang cocok dengan level, bandwidth, dan modulation signal Anda.
1. Mengapa pemilihan sensor daya lebih menentukan daripada power meternya
Pada sistem pengukuran daya RF, sensor adalah bagian yang benar-benar menyentuh sinyal. Menurut HP/Keysight Fundamentals of RF and Microwave Power Measurements, pilihan sensor mencakup thermistor, thermocouple, hingga diode sensor, dan kombinasi diode tertentu dirancang untuk mencapai dynamic range sangat lebar sekaligus deteksi square-law untuk sinyal bermodulasi kompleks. Artinya, dua sensor dengan rentang frekuensi sama bisa memberi hasil berbeda pada sinyal yang sama jika teknologi deteksinya berbeda.
Power meter di sisi lain bertugas melinearkan output sensor, menampilkan daya dalam dBm atau watt, serta mengoreksi kalibrasi sesuai frekuensi kerja. Karena itu, pertanyaan pembelian yang tepat bukan “meter apa?” melainkan “sensor apa, untuk sinyal apa, pada level berapa?”
2. Kriteria pemilihan dengan label teknis yang tepat
| Kriteria | Yang harus ditanyakan | Dampak pada hasil |
|---|---|---|
| Frequency range | Berapa rentang DC/10 MHz hingga berapa GHz? | Menentukan apakah harmonik, band kerja, dan sinyal di atas carrier masih terukur |
| Power range (dBm) | Berapa level terendah dan tertinggi yang harus dibaca? | Sensor 10 MHz–18 GHz dengan rentang –70 dBm biasanya cukup; level lebih rendah butuh sensor khusus |
| Detector technology | Thermocouple, diode, atau thermistor? | Menentukan akurasi pada sinyal termodulasi dan bentuk gelombang kompleks |
| Signal type | CW, termodulasi, pulsa, atau multi-tone? | Diode sensor square-law hanya akurat sampai batas level tertentu |
| Connector | N-type, 3.5 mm, atau 2.4 mm? | Menentukan frekuensi maksimum yang dapat diandalkan dan kebutuhan adaptor |
| Interface | Sensor dengan power meter, atau USB langsung ke PC? | Menentukan biaya sistem dan kebutuhan ruang di bench |
3. Thermocouple, diode, dan thermistor: kapan masing-masing dipakai
Thermocouple sensor mengubah daya RF menjadi panas dan mengukur kenaikan temperatur yang setara dengan pengukuran DC. Karena bersifat thermal, sensor ini memberi respon true average (true-RMS) terhadap sinyal apa pun bentuknya sehingga cocok untuk sinyal termodulasi kompleks dan pengukuran daya rata-rata yang harus konsisten.
Diode sensor bekerja pada daerah square-law di level rendah sehingga sangat sensitif dan mampu menurunkan batas pengukuran hingga level sangat kecil. HP/Keysight menuliskan panduan praktisnya: sensor diode tipe 8481D memberikan hasil sangat akurat selama peak power sinyal tidak melewati kira-kira –20 dBm, dan komponen modulasi terendah harus berada di atas kira-kira 500 Hz. Jika peak melampaui –20 dBm, solusi yang disarankan adalah menurunkan sinyal dengan attenuator presisi sampai peak-nya berada di bawah batas itu.
Thermistor sensor historis dipakai sebagai power transfer standard dan memungkinkan pengukuran calibration factor yang sangat akurat melalui teknik DC substitution. Karena itu, thermistor sering menjadi rujukan laboratorium standar, bukan alat kerja harian di lini produksi.
4. Calibration factor dan mismatch: dua sumber kesalahan yang sering diabaikan
Setiap sensor punya calibration factor yang berubah terhadap frekuensi. Praktiknya, operator memasukkan frekuensi sinyal yang diukur agar meter mengoreksi hasil sesuai calibration factor sensor pada frekuensi tersebut. Tanpa langkah ini, hasil bisa menyimpang meski sensor dalam kondisi baik.
Selain itu, mismatch uncertainty harus dihitung terpisah. Sumber referensi HP/Keysight menyatakan mismatch uncertainty tetap harus dihitung eksternal karena reflection coefficient dari sumber daya yang tidak diketahui biasanya tidak tersedia. Ini penting ketika Anda membandingkan dua sensor atau menetapkan toleransi pengukuran pada laporan pengujian.
Jika pengukuran harus dapat diaudit—misalnya untuk laporan pelanggan atau persyaratan ISO 17025—maka keterlacakan ke standar nasional, kalibrasi berkala, dan perhitungan uncertainty menjadi bagian dari pemilihan, bukan pekerjaan tambahan setelah alat tiba.
5. Konteks pengadaan di Indonesia
Untuk laboratorium kalibrasi dan riset di Indonesia, dua pola pengadaan yang umum adalah sistem lengkap (sensor + power meter benchtop) dan sistem USB (sensor langsung ke PC). Sistem USB menghemat ruang bench dan cocok untuk operator yang sudah bekerja di atas PC, sedangkan sistem benchtop lebih cocok ketika satu meter harus melayani banyak sensor di lokasi berbeda dan antarmuka instrumen diinginkan.
Untuk pekerjaan lapangan—pengujian BTS, instalasi antena, atau verifikasi daya transmitter—portabilitas, daya baterai, dan ketersediaan konektor pengganti lebih menentukan daripada dynamic range paling rendah. Untuk pekerjaan laboratorium komponen dan sinyal termodulasi, akurasi dan linearitas pada sinyal kompleks justru prioritas.
Sertakan juga kebutuhan aksesori dalam permintaan: attenuator presisi untuk melindungi input pada level tinggi, adaptor sesuai konektor, kabel RF dengan rating frekuensi yang benar, dan power reference bila kalibrasi internal harus diverifikasi rutin.
6. Kesalahan umum saat membeli power sensor
- Memilih sensor berdasarkan frekuensi maksimum saja, lalu menemukan level sinyalnya berada di bawah batas sensor terpilih.
- Memakai diode sensor pada peak power di atas batas square-law tanpa attenuator, sehingga hasil tidak lagi proporsional.
- Tidak memasukkan frekuensi kerja di meter, sehingga koreksi calibration factor tidak diterapkan.
- Mengabaikan mismatch uncertainty pada laporan pengukuran.
- Membandingkan dua sensor berbeda teknologi pada sinyal termodulasi, lalu menyimpulkan salah satunya “tidak akurat”.
- Lupa menghitung konektor dan adaptor sebagai bagian dari anggaran ketidakpastian pada frekuensi tinggi.
7. Pilihan yang tersedia di katalog Terastek

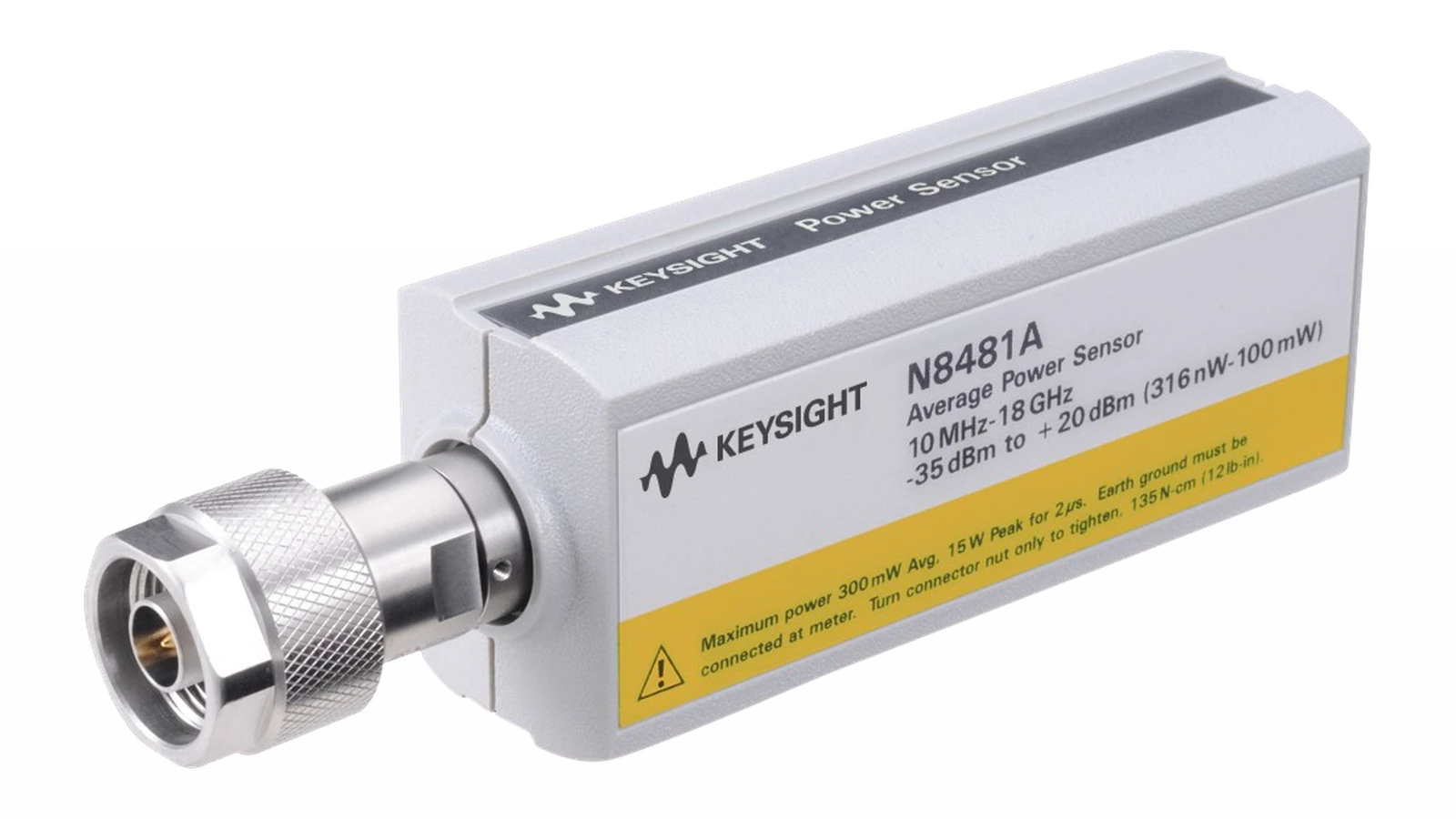

Untuk kebutuhan sensor modern dengan koneksi USB, lihat Keysight U8487A (thermocouple, DC/10 MHz hingga 50 GHz) dan Keysight U8481A (DC/10 MHz hingga 18 GHz). Untuk sensor thermocouple dengan power meter benchtop, bandingkan Keysight N8481A, sedangkan untuk sensor USB tipe diode pada rentang yang sama tersedia Keysight U2000A.
Tentukan juga sisanya: jelajahi kategori RF Power Meter & Sensor dan hub aplikasi Pengujian Telekomunikasi & RF untuk melihat konteks pemakaiannya. Untuk pekerjaan yang erat dengan analisis frekuensi, artikel Spectrum Analyzer untuk EMC dan RF melengkapi bagian alur pengukuran ini.
FAQ
Apakah sensor USB bisa menggantikan power meter benchtop?
Bisa untuk banyak aplikasi laboratorium dan produksi, terutama bila pengukuran dikendalikan dari PC. Sistem benchtop tetap menguntungkan bila satu meter harus melayani beberapa sensor, atau bila instrumen mandiri tanpa PC diperlukan di lini produksi.
Kapan thermocouple lebih tepat daripada diode?
Ketika sinyal yang diukur termodulasi kompleks atau berbentuk pulsa dan Anda memerlukan daya rata-rata yang benar (true average), serta ketika peak power-nya berada di atas batas square-law diode sensor.
Apakah sensor daya perlu kalibrasi berkala?
Ya. Calibration factor berubah terhadap frekuensi dan waktu, dan keterlacakan ke standar nasional diperlukan untuk pengukuran yang harus diaudit. Interval kalibrasi mengikuti kebijakan laboratorium dan persyaratan pelanggan.
Kesimpulan
Pilih RF power sensor berdasarkan level daya, rentang frekuensi, dan bentuk sinyal; baru setelah itu pilih teknologi deteksi dan antarmuka. Perhitungkan calibration factor, mismatch uncertainty, dan aksesori sejak tahap permintaan, agar hasil pengukuran dapat dipertanggungjawabkan—bukan hanya terbaca di layar.
Sumber resmi
- Keysight — Fundamentals of RF and Microwave Power Measurements, Part 2: Power Sensors and Instrumentation (AN 1449-2)
- Salinan publik Part 2 yang dirujuk untuk kutipan teknis di atas
- HP Archive — Application Note 64-1, Fundamentals of RF and Microwave Power Measurements
