Di lini produksi, uji keselamatan listrik bukan pemeriksaan laboratorium yang dapat berjalan santai, melainkan satu langkah tetap yang harus selesai dalam takt time dan hasilnya harus dapat dipertanggungjawabkan. Artikel ini membahas susunan stasiun uji, alur kerja operator, pencatatan hasil, dan persiapan keselamatan yang perlu ada sebelum unit pertama diuji.
Apa yang diuji di lini produksi
Standar keselamatan produk seperti IEC 62368-1 bekerja dengan mengklasifikasikan sumber energi, menetapkan pengaman terhadap sumber energi tersebut, dan memberi panduan penerapan serta persyaratan pengamannya, dengan tujuan menurunkan kemungkinan rasa sakit, cedera, dan kerusakan properti akibat kebakaran. Dalam praktik lini produksi, prinsip itu diterjemahkan menjadi sejumlah uji rutin yang harus lulus pada setiap unit, bukan hanya pada contoh tipe. Uji rutin yang umum dijalankan adalah withstanding voltage, tahanan isolasi, kesinambungan pembumian, dan arus bocor.

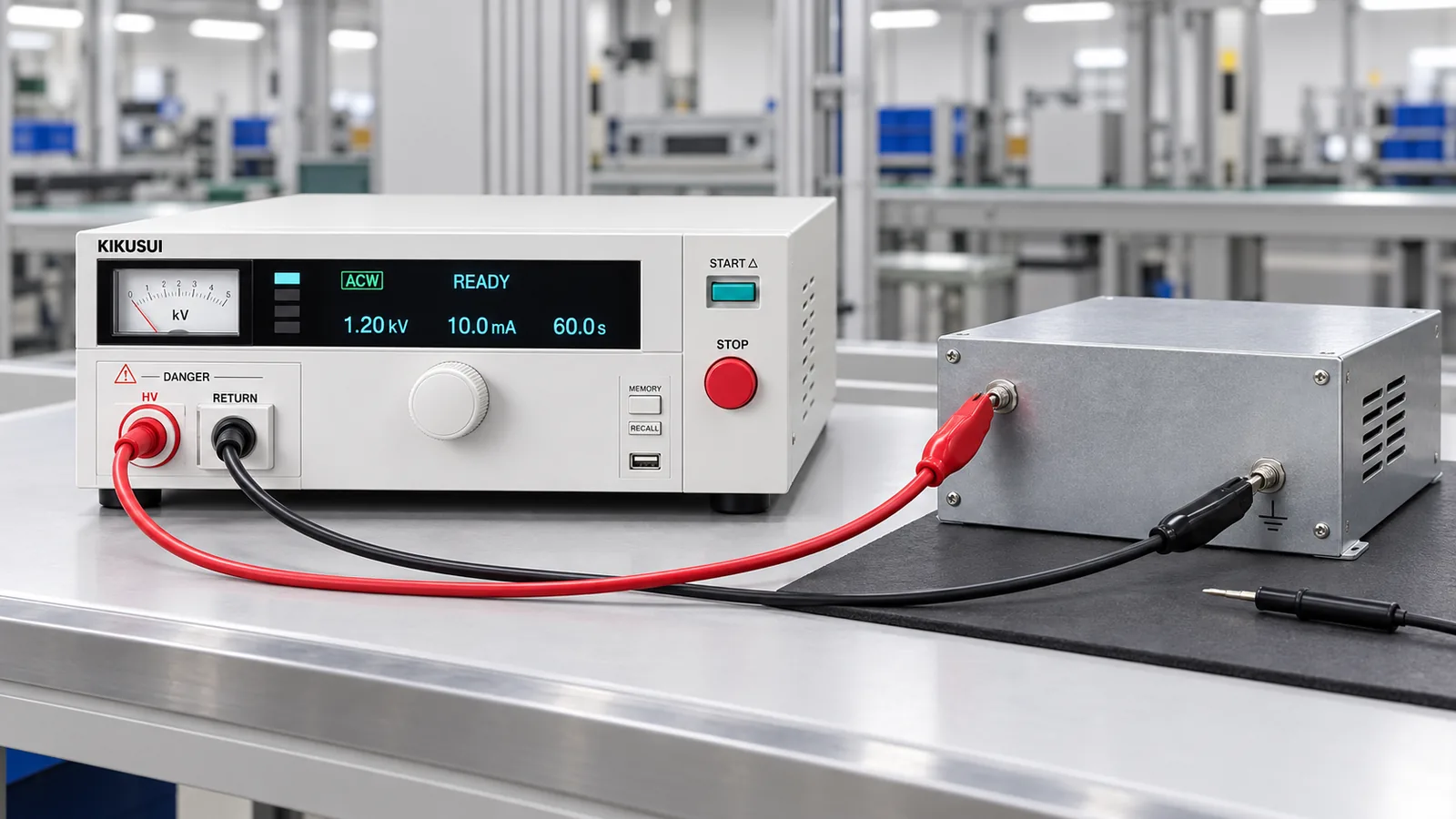

Susunan stasiun uji
Sebuah stasiun uji keselamatan listrik minimal terdiri dari instrumen uji, perlengkapan penghubung (fixture) yang menjamin titik uji tersambung konsisten, unit yang diuji, dan tempat pencatatan hasil. Untuk produk dengan beberapa titik uji, scanner tegangan tinggi empat kanal seperti Kikusui TOS9320 menghilangkan kebutuhan memindahkan kabel bertegangan tinggi secara manual.
Satu hal yang tidak boleh dilewatkan: instrumen uji tegangan tinggi itu sendiri harus dibumikan dengan benar. Pada Kikusui TOS5300 dinyatakan bahwa peralatan ini adalah peralatan Kelas I dan terminal konduktor pelindungnya harus dibumikan, dengan catatan bahwa keselamatan produk hanya terjamin bila produk dibumikan dengan benar. Instruksi yang sama juga berlaku pada instrumen sejenis dari kategori ini.
Tabel: bagian stasiun dan fungsinya
| Bagian stasiun | Fungsi | Yang harus diperhatikan |
|---|---|---|
| Instrumen uji | Membangkitkan tegangan atau arus uji dan menilai hasil | Pembumian instrumen dan kalibrasi berkala |
| Fixture | Menyambungkan titik uji secara konsisten | Tahanan kontak dan keausan kontak |
| Program uji | Menjalankan urutan uji yang sama setiap unit | Kondisi uji tersimpan dan tidak mudah diubah operator |
| Pencatatan | Menyimpan hasil lulus atau gagal per unit | Ketertelusuran ke nomor seri unit |
| Area kerja | Menjaga jarak aman dari titik bertegangan tinggi | Penandaan dan larangan menyentuh saat uji berjalan |
Alur kerja operator
- Periksa kondisi visual unit: tidak ada kabel terjepit, penutup terpasang, dan tidak ada benda logam lepas.
- Pastikan instrumen menyala dan indikator pembumiannya normal.
- Letakkan unit pada fixture dan pastikan semua titik uji tersambung.
- Pilih program uji yang sesuai tipe produk, bukan mengetik ulang parameter setiap kali.
- Jalankan uji dan jangan menyentuh unit selama uji berlangsung.
- Amati hasil yang ditampilkan: lulus atau gagal, beserta nilai terukurnya.
- Bila gagal, hentikan alur dan tandai unit sebagai tertahan, jangan meneruskannya ke proses berikutnya.
- Catat hasil beserta nomor seri unit pada sistem pencatatan.
- Lepaskan sambungan uji setelah indikator uji berakhir, bukan sebelumnya.
- Kembalikan fixture ke kondisi siap untuk unit berikutnya.
Waktu uji dan throughput
Waktu uji per unit ditentukan oleh durasi tiap langkah uji, waktu pemasangan ke fixture, dan waktu operator memindahkan unit. Ukur dahulu waktu satu putaran penuh dengan stopwatch pada sepuluh unit pertama, lalu bandingkan dengan takt time. Bila waktu uji melebihi takt time, urutan perbaikan yang paling murah biasanya adalah mengurangi jumlah pemindahan kabel manual, baru kemudian menambah instrumen.
Pencatatan dan ketertelusuran
Pengujian rutin hanya berguna bila hasilnya dapat ditelusuri. Setiap unit sebaiknya tercatat bersama waktu uji, program yang dipakai, nilai terukur, dan identitas operator. Kemampuan instrumen menyimpan kondisi uji membantu konsistensi: Kikusui TOS6200A menyimpan 100 kondisi uji di memori dan dapat memasukkan kondisi tersebut ke dalam program, sedangkan Kikusui TOS3200 menyediakan pilihan pengujian mandiri atau otomatis sehingga urutan uji dapat dijalankan konsisten.
Uji ulang setelah perbaikan
Unit yang gagal dan kemudian diperbaiki harus melewati seluruh urutan uji, bukan hanya uji yang sebelumnya gagal. Perlakuan ini mencegah kasus di mana perbaikan pada satu titik justru menimbulkan masalah pada titik lain yang tidak diuji ulang, dan sekaligus menjaga agar catatan hasil tetap bermakna.
Keselamatan operator saat uji berjalan
Tegangan uji dengan rentang sampai beberapa kilovolt tidak memberi kesempatan kedua. Tandai area stasiun, jauhkan bagian unit yang bertegangan dari jangkauan tangan, dan pastikan tidak ada jalur yang memungkinkan operator menyentuh konduktor saat uji berjalan. Kabel uji tegangan tinggi sebaiknya diberi pelindung mekanis dan diperiksa berkala terhadap keretakan isolasi. Hal yang sama berlaku pada perlengkapan uji: fixture yang aus dapat membuat kontak tidak menentu sekaligus menimbulkan percikan.
Sisipkan pemeriksaan singkat kabel uji dan kontak fixture pada awal setiap shift, bukan pada awal minggu. Kerusakan isolasi pada kabel uji umumnya muncul bertahap, dan pemeriksaan per shift membuat perubahan itu terlihat sebelum menjadi kegagalan.
Daftar periksa komisioning
- Pastikan instrumen dibumikan sesuai instruksi pabrikan sebelum dipakai.
- Verifikasi fixture untuk setiap tipe produk yang akan diuji.
- Simpan program uji dan kunci agar tidak diubah tanpa otorisasi.
- Uji ulang satu unit yang sudah diketahui lulus sebagai verifikasi awal stasiun.
- Tetapkan kriteria lulus atau gagal secara tertulis untuk setiap uji.
- Siapkan formulir atau sistem pencatatan hasil per nomor seri.
- Latih operator pada urutan aman dan larangan menyentuh unit saat uji berjalan.
- Catat jadwal kalibrasi instrumen dan perlengkapan ujinya.
Kesalahan umum
- Menjalankan uji tegangan tinggi tanpa memastikan instrumen sudah dibumikan dengan benar.
- Memindahkan kabel uji secara manual di antara titik uji sehingga urutan uji tidak konsisten.
- Mengubah parameter program di stasiun tanpa pencatatan.
- Meneruskan unit yang gagal ke proses berikutnya sambil menunggu keputusan perbaikan.
- Menguji ulang hanya bagian yang diperbaiki setelah perbaikan.
- Mencatat hasil lulus atau gagal tanpa nilai terukur, sehingga tren penyimpangan tidak terlihat.
Peralatan dan konfigurasi terkait
- Kikusui TOS9320 — 4-Channel High Voltage Scanner
- Kikusui TOS9300 — Electrical Safety Multi-analyzer (Hipot/IR)
- Kikusui TOS5300 — Withstanding Voltage Tester (AC/DC Hipot)
- Kikusui TOS6200A — Ground Bond / Continuity Tester
- Kategori: Electrical Safety Tester · Merek: Kikusui
- Hub aplikasi: Pengujian Keselamatan Listrik (Electrical Safety)
- Artikel terkait: Hipot, Insulation Resistance, Leakage Current, dan Ground Bond: Bedanya Apa?
- Artikel serumpun: Cara Memilih Electrical Safety Tester, Parameter Uji Withstanding Voltage
Kesimpulan
Stasiun uji keselamatan listrik yang baik berdiri di atas tiga hal: instrumen yang dibumikan dan dikalibrasi, fixture yang menyambungkan titik uji secara konsisten, serta pencatatan hasil yang dapat ditelusuri per unit. Susun urutan uji, ukur waktunya terhadap takt time, dan pastikan unit yang gagal tidak pernah melewati stasiun tanpa keputusan. Untuk meninjau konfigurasi stasiun uji keselamatan listrik yang sesuai dengan lini Anda atau menyiapkan permintaan penawaran, tim Terastek dapat membantu mencocokkan instrumen, scanner, dan perlengkapan ujinya.
Mengintegrasikan hasil uji ke catatan mutu
Hasil uji keselamatan listrik adalah bagian dari rekaman mutu produk, sehingga formatnya sebaiknya ditetapkan bersama tim mutu sejak stasiun dibangun. Yang perlu disepakati adalah cara penomoran unit, format penyimpanan nilai terukur, dan cara menandai unit yang tertahan. Bila pengujian dijalankan otomatis, pastikan hasilnya dapat diekspor atau dicatat tanpa langkah penulisan ulang manual, karena penulisan ulang adalah tempat kesalahan pencatatan paling sering terjadi.
Uji rutin dan uji tipe: bedanya bagi lini produksi
Uji tipe dilakukan sekali pada rancangan untuk membuktikan kesesuaian, sedangkan uji rutin dilakukan pada setiap unit yang diproduksi. Dari sudut pandang lini produksi, perbedaan ini berarti uji rutin harus dirancang sederhana dan cepat, sementara pengujian yang lebih rinci diserahkan pada tahap pengembangan atau pengujian berkala. Mencampur keduanya di stasiun produksi membuat takt time tidak tercapai tanpa menambah jaminan keselamatan yang sepadan.
