Uji withstanding voltage sering diperlakukan sebagai tombol yang ditekan: naikkan tegangan, tunggu, baca lulus atau gagal. Padahal hasil uji ditentukan oleh tiga parameter pengaturan, yaitu laju kenaikan tegangan (ramp), waktu tahan (dwell), dan batas arus trip. Artikel ini membahas apa yang sebenarnya terjadi selama uji berjalan, mengapa sebagian unit trip tanpa kerusakan isolasi, dan bagaimana menilai pengaturan uji dari angka yang tertulis pada datasheet.

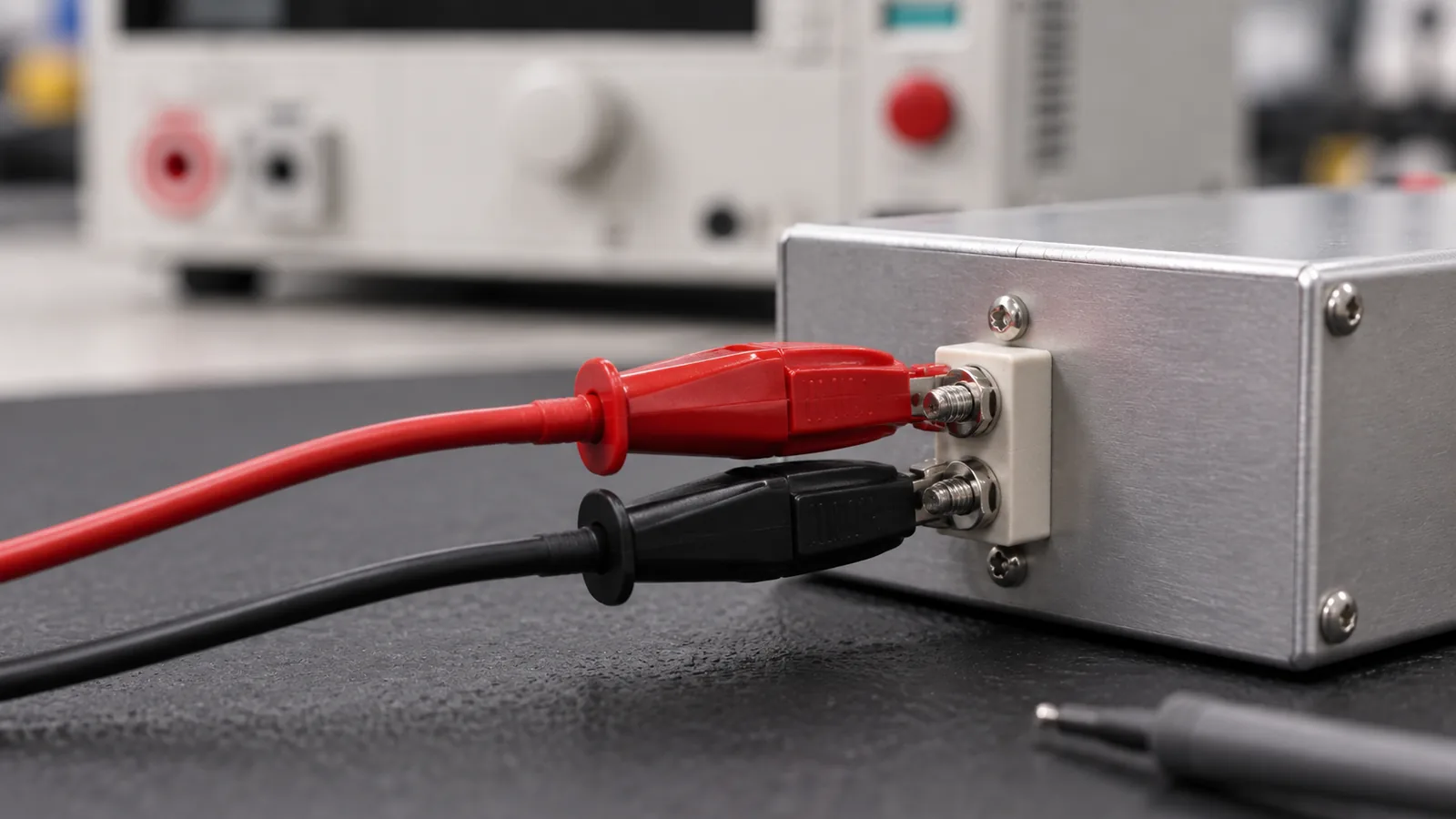

Apa yang sebenarnya diuji
Standar keselamatan produk seperti IEC 62368-1 bekerja dengan mengklasifikasikan sumber energi, menetapkan pengaman terhadap sumber energi tersebut, dan memberi panduan penerapan serta persyaratan pengamannya, dengan tujuan menurunkan kemungkinan rasa sakit, cedera, dan kerusakan properti akibat kebakaran. Uji withstanding voltage menekankan isolasi pada tegangan yang jauh lebih tinggi daripada tegangan kerja, sehingga kelemahan isolasi muncul sebagai arus bocor yang melebihi batas sebelum kelemahan itu menjadi kegagalan di lapangan.
Rentang tegangan dan arus yang perlu dibaca dari datasheet
Pada seri Kikusui TOS5300, keluaran AC dapat disetel dari 0,05 kV sampai 5,00 kV dengan resolusi 10 V, sedangkan rentang yang dapat dipilih adalah 0,00 kV sampai 5,50 kV. Akurasi pengaturan tegangan dinyatakan ±(2 % dari set + 20 V) pada kondisi tanpa beban.
Angka yang sama pentingnya adalah arus. Daya keluaran maksimum seri ini 500 VA (5 kV/100 mA), dengan tegangan pengenal maksimum 5 kV dan arus pengenal maksimum 100 mA ketika tegangan keluaran 0,5 kV atau lebih. Pada 2 kV, arus maksimum 100 mA berarti daya yang dibutuhkan 2 kV × 0,1 A = 200 VA, sehingga masih di bawah batas 500 VA. Namun pada 5 kV arus maksimum yang sama membutuhkan 5 kV × 0,1 A = 500 VA, yaitu tepat pada batas daya transformatornya. Artinya pengujian pada tegangan tinggi dengan DUT berkapasitansi besar lebih cepat mendekati batas daya instrumen, dan itu perlu diperhitungkan sebelum menaikkan tegangan uji.
Bentuk gelombang dan frekuensi
Keluaran seri TOS5300 berbentuk sinus pada frekuensi 50 Hz atau 60 Hz dengan akurasi ±0,5 %. Untuk Indonesia, pengujian pada 50 Hz sejalan dengan frekuensi jala-jala setempat, sehingga perilaku beban kapasitif pada uji mendekati kondisi kerja sebenarnya. Distorsi keluaran dinyatakan 3 % atau kurang ketika tegangan keluaran 0,5 kV atau lebih pada kondisi tanpa beban atau beban resistif murni. Karena itu bila DUT bersifat kapasitif atau induktif, bentuk gelombang dan arus yang terbaca bisa berbeda dari kondisi tersebut, dan perbedaannya berasal dari DUT, bukan dari instrumen.
Ramp, dwell, dan trip current
Ramp adalah laju kenaikan tegangan uji dari nilai awal ke tegangan target. Dwell adalah lama tegangan target ditahan. Trip current adalah batas arus yang memutus uji ketika terlampaui. Ketiganya bekerja bersama: ramp terlalu cepat pada beban kapasitif menghasilkan arus pengisian yang besar, sehingga batas trip dapat tercapai sebelum isolasi benar-benar dievaluasi.
Ketika sebuah unit trip berulang pada tegangan yang sama sementara unit lain dengan rancangan identik lulus, periksa lebih dahulu pengaturan ramp dan batas trip sebelum menyimpulkan ada cacat isolasi. Perubahan satu parameter pengaturan sering menjelaskan seluruh perbedaannya.
Mengapa unit trip: arus bocor kapasitif
Isolasi dan komponen lintas isolasi memiliki kapasitansi. Pada tegangan AC, kapasitansi tersebut menarik arus yang besarnya naik seiring naiknya frekuensi dan tegangan. Untuk kapasitansi 10 nF pada tegangan uji 1.500 V dan frekuensi 50 Hz, arus bocor yang mengalir adalah I = 2πfCV = 2 × 3,1416 × 50 × 10×10−&sup9; F × 1.500 V ≈ 4,71 mA. Angka 4,71 mA ini masih di bawah arus pengenal maksimum instrumen, tetapi dapat melampaui batas trip yang diset terlalu rendah. Kesimpulannya sederhana: sebagian trip bukan tanda isolasi rusak, melainkan tanda batas trip tidak sesuai dengan kapasitansi DUT.
Pembumian instrumen, bukan pilihan
Pada Kikusui TOS5300 dinyatakan bahwa peralatan ini adalah peralatan Kelas I dan terminal konduktor pelindungnya harus dibumikan, dengan catatan bahwa keselamatan produk hanya terjamin bila produk dibumikan dengan benar. Karena itu rangkaian pembumian stasiun uji harus diperiksa sebagai bagian dari persiapan, bukan sebagai langkah tambahan bila ada waktu.
Tabel: parameter pengaturan dan efeknya bila salah setel
| Parameter | Fungsi | Efek bila salah setel |
|---|---|---|
| Laju ramp | Menentukan kecepatan tegangan uji naik ke nilai target | Terlalu cepat: arus pengisian memicu trip pada beban kapasitif |
| Waktu tahan (dwell) | Menentukan lama tegangan target ditahan | Terlalu singkat: kelemahan isolasi tidak terdeteksi |
| Batas trip | Memutus uji saat arus melewati batas | Terlalu rendah: unit baik dinyatakan gagal; terlalu tinggi: kegagalan tidak terdeteksi |
| Frekuensi uji | 50 Hz atau 60 Hz pada keluaran AC | Tidak sesuai jala-jala: perilaku kapasitif DUT berbeda dari kondisi kerja |
| Pembumian instrumen | Jalur aman bagi arus gangguan | Keselamatan tidak terjamin meski pengujian tetap berjalan |
Membaca hasil selain lulus dan gagal
Nilai arus bocor yang tampil saat uji lulus tetap berguna. Bila nilai itu dicatat per unit, penyimpangan bertahap pada isolasi atau pada perlengkapan uji akan terlihat sebagai tren sebelum muncul sebagai kegagalan. Tren nilai arus bocor pada produk yang sama adalah indikator paling murah untuk mendeteksi perubahan pada proses produksi, karena tidak memerlukan alat tambahan dan hanya memerlukan kebiasaan mencatat.
Daftar periksa pengaturan uji
- Catat tegangan uji yang ditetapkan untuk produk dan pastikan di bawah rentang maksimum instrumen.
- Periksa arus yang ditarik pada tegangan tersebut terhadap arus pengenal instrumen dan batas dayanya.
- Tetapkan batas trip berdasarkan arus bocor normal DUT, bukan angka bawaan instrumen.
- Pilih laju ramp yang wajar untuk beban kapasitif agar arus pengisian tidak memicu trip.
- Tetapkan waktu tahan (dwell) sesuai prosedur uji tertulis.
- Pastikan frekuensi uji sesuai kebutuhan, dan untuk Indonesia umumnya 50 Hz.
- Periksa pembumian instrumen dan terminal konduktor pelindungnya.
- Verifikasi pengaturan pada unit yang sudah diketahui lulus sebelum dipakai untuk produksi.
Kesalahan umum
- Memakai batas trip bawaan tanpa menyesuaikan dengan kapasitansi DUT.
- Menaikkan tegangan uji dengan ramp terlalu cepat lalu menyimpulkan isolasi bermasalah.
- Membaca hanya angka tegangan pada datasheet dan mengabaikan arus serta batas daya.
- Membandingkan bentuk gelombang keluaran pada beban resistif dengan hasil pada DUT nyata seolah keduanya sama.
- Menunda pemeriksaan pembumian instrumen sampai terjadi masalah.
- Mengubah pengaturan uji tanpa mencatat perubahannya.
Peralatan dan konfigurasi terkait
- Kikusui TOS5300 — Withstanding Voltage Tester (AC/DC Hipot)
- Kikusui TOS5200 — Withstanding Voltage Tester
- Kikusui TOS7200 — Withstanding Voltage / Insulation Resistance Tester
- Kikusui TOS9300 — Electrical Safety Multi-analyzer (Hipot/IR)
- Kategori: Electrical Safety Tester · Merek: Kikusui
- Hub aplikasi: Pengujian Keselamatan Listrik (Electrical Safety)
- Artikel terkait: Hipot, Insulation Resistance, Leakage Current, dan Ground Bond: Bedanya Apa?
- Artikel serumpun: Cara Memilih Electrical Safety Tester, Stasiun Uji Keselamatan Listrik di Lini Produksi
Kesimpulan
Hasil uji withstanding voltage adalah hasil interaksi antara karakteristik DUT dan pengaturan instrumen. Baca rentang tegangan, arus pengenal, dan batas daya pada datasheet; sesuaikan batas trip dengan kapasitansi DUT; dan pastikan rangkaian pembumian instrumen benar sebelum pengujian dimulai. Untuk meninjau pengaturan uji dan instrumen keselamatan listrik yang sesuai dengan produk Anda atau menyiapkan permintaan penawaran, tim Terastek dapat membantu mencocokkan instrumen dan perlengkapan ujinya.
