Memilih environmental test chamber bukan soal mengambil rentang suhu terlebar atau laju perubahan tercepat. Dua angka itu baru bermakna setelah diketahui pada beban berapa nilainya berlaku, seberapa merata suhu di dalam ruang kerja, dan standar pengujian apa yang harus dipenuhi. Tanpa ketiganya, chamber dengan spesifikasi paling mengesankan sekalipun dapat menghasilkan pengujian yang tidak dapat diulang.
Jenis chamber dan pekerjaan yang dilayaninya
Keluarga chamber untuk pengujian lingkungan mencakup beberapa bentuk yang berbeda: chamber suhu tinggi, chamber suhu tinggi dan rendah, chamber suhu dan kelembapan, chamber perubahan suhu cepat, chamber thermal shock, chamber walk-in untuk spesimen besar, chamber tekanan rendah untuk ketinggian, serta chamber terpadu yang menggabungkan suhu, kelembapan, dan getaran. Bentuk yang dipilih ditentukan oleh standar pengujian produk, bukan oleh preferensi.
Chamber kelembapan biasanya mencakup rentang suhu tinggi sampai rendah dengan kendali kelembapan relatif, sementara chamber thermal shock memindahkan spesimen antara dua zona bersuhu berbeda. Chamber terpadu menggabungkan ketiga beban pada satu spesimen, dan chamber walk-in dipakai ketika spesimen terlalu besar untuk dimasukkan melalui pintu standar.
Spesifikasi berlaku pada kondisi tertentu
Standar pengujian lingkungan menyatakan dengan jelas bahwa konfirmasi kinerja chamber dilakukan tanpa spesimen di dalamnya. IEC 60068-3-5:2018 menyatakan metode konfirmasi bahwa temperature test chamber memenuhi persyaratan prosedur uji iklim IEC 60068-2, dan IEC 60068-3-6:2018 menyatakan hal yang sama untuk chamber suhu dan kelembapan. Keduanya ditujukan bagi pengguna yang melakukan pemantauan kinerja chamber secara berkala, dan keduanya menyebutkan bahwa konfirmasi dilakukan tanpa spesimen.
Implikasinya penting saat memilih. Angka keseragaman dan laju perubahan pada lembar data diukur pada chamber kosong. Setelah spesimen dimasukkan, sebagian ruang kerja terisi, aliran udara terhalang, dan massa termal bertambah. Karena itu pertanyaan yang tepat bukan hanya berapa angka pada lembar data, tetapi pada beban berapa angka itu dinyatakan.
Contoh nyata dari lembar data pabrikan menyatakan laju perubahan suhu spesimen sebesar 20 K/min pada bahan glass epoxy PCB bermassa 5 kg ditambah jig 4 kg. Laju itu hanya berlaku pada beban tersebut. Chamber yang sama pada beban yang lebih berat akan mencapai laju yang lebih rendah, dan perbandingan antara dua chamber hanya sahih bila beban yang dinyatakan ikut dibandingkan.
Keseragaman, deviasi, dan fluktuasi
Tiga istilah ini sering dipakai bergantian padahal menyatakan hal yang berbeda. Keseragaman suhu menyatakan seberapa merata suhu tersebar di dalam ruang kerja pada satu saat. Deviasi menyatakan selisih antara suhu yang terukur di suatu titik dengan suhu yang ditunjukkan oleh sistem kendali. Fluktuasi menyatakan perubahan suhu pada satu titik terhadap waktu ketika chamber dipertahankan pada satu setpoint.
Ketiganya memengaruhi hasil pengujian dengan cara yang berbeda. Keseragaman menentukan apakah dua spesimen di posisi berbeda menerima kondisi yang sama. Deviasi menentukan apakah setpoint yang tertulis pada prosedur benar-benar tercapai di ruang kerja. Fluktuasi menentukan seberapa stabil kondisi itu selama waktu perendaman.
Tabel: kebutuhan pengujian dan spesifikasi yang dicari
| Kebutuhan pengujian | Spesifikasi yang harus diperiksa |
|---|---|
| Mengikuti standar produk tertentu | Daftar standar yang dinyatakan sesuai oleh pabrikan chamber |
| Pengujian yang dapat diulang | Keseragaman dan fluktuasi pada rentang suhu yang dipakai |
| Pengujian dengan beban besar | Laju perubahan yang dinyatakan beserta massa beban acuannya |
| Siklus thermal yang menekan sambungan | Kendali laju perubahan spesimen, bukan hanya suhu udara |
| Pengujian kelembapan | Rentang kelembapan, sumber air, dan sistem pembuangan |
| Spesimen berukuran besar | Ukuran ruang kerja dan akses masuk |
| Pengukuran selama pengujian | Titik masuk kabel untuk sensor dan instrumentasi |
| Komponen otomotif dan elektronik | Kesesuaian dengan standar siklus suhu yang berlaku pada industri terkait |
Mode kendali suhu
Chamber yang dipakai untuk pengujian siklus suhu menyediakan dua mode kendali: kendali suhu udara dan kendali suhu spesimen. Pada mode kendali suhu spesimen, instrumen menyesuaikan diri terhadap suhu yang terukur pada spesimen, bukan terhadap suhu udara. Perbedaan ini menentukan pada pengujian mana hasilnya dapat dibandingkan dengan standar yang menyatakan persyaratan dalam suhu spesimen.
Standar siklus suhu untuk komponen elektronik menyatakan persyaratan laju perubahan pada suhu spesimen, misalnya 15 K/min atau kurang pada rentang tertentu. Chamber yang hanya mengendalikan suhu udara tidak dapat menjamin persyaratan itu pada beban yang berbeda-beda, karena suhu spesimen bergantung pada massa dan jalur termalnya.
Kelembapan: kebutuhan yang sering terlupakan
Pengujian kelembapan menambah kebutuhan yang tidak muncul pada pengujian suhu saja: pasokan air dengan kualitas tertentu, sistem pembuangan kondensat, dan pengendalian agar tidak terjadi pengembunan pada spesimen di luar fase yang dikehendaki. Pengembunan yang tidak terkendali dapat mengubah hasil pengujian secara mendasar.
Selain itu, konfirmasi kinerja chamber kelembapan tunduk pada standar tersendiri, yaitu IEC 60068-3-6:2018, yang juga menyatakan bahwa konfirmasi dilakukan tanpa spesimen. Untuk pemakaian jangka panjang, ketersediaan layanan kalibrasi dan penggantian sensor kelembapan perlu diperiksa sebelum pembelian, bukan setelahnya.
Ukuran ruang kerja dan akses
Ukuran ruang kerja menentukan jumlah dan ukuran spesimen yang dapat diuji dalam satu siklus. Namun ukuran bukan satu-satunya pertimbangan: spesimen yang mengisi sebagian besar ruang kerja mengubah pola aliran udara di dalamnya dan dapat menurunkan keseragaman suhu secara nyata. Sebagai acuan praktis, sisakan ruang di sekitar spesimen agar udara masih dapat bersirkulasi.
Periksa juga titik masuk kabel untuk sensor dan instrumentasi. Pengujian yang memerlukan pengukuran selama siklus berlangsung memerlukan jalur kabel yang tidak mengganggu kestabilan suhu di dalam ruang kerja, terutama pada pengujian suhu rendah yang rentan terhadap jembatan termal pada titik masuk.
Daftar periksa pemilihan
- Kumpulkan standar pengujian yang harus dipenuhi produk Anda.
- Periksa apakah pabrikan menyatakan kesesuaian dengan standar tersebut.
- Tentukan rentang suhu dan kelembapan yang benar-benar dipakai, bukan yang terlebar.
- Catat massa dan dimensi spesimen terbesar yang akan diuji.
- Periksa laju perubahan yang dinyatakan beserta beban acuannya.
- Tentukan apakah pengujian memerlukan kendali suhu spesimen atau cukup kendali suhu udara.
- Periksa angka keseragaman dan fluktuasi pada rentang suhu yang akan dipakai sehari-hari.
- Periksa kebutuhan pasokan air, pembuangan kondensat, dan daya listrik terpasang.
- Periksa titik masuk kabel untuk instrumentasi dan sensor.
- Periksa ketersediaan layanan kalibrasi dan sensor pengganti.
Kesalahan umum
- Memilih berdasarkan rentang suhu terlebar tanpa memeriksa keseragaman pada rentang yang dipakai.
- Membandingkan laju perubahan antar chamber tanpa menyamakan beban acuannya.
- Menganggap angka lembar data berlaku pada chamber yang sudah terisi penuh.
- Memilih chamber dengan kendali suhu udara untuk pengujian yang menyatakan persyaratan pada suhu spesimen.
- Mengabaikan kebutuhan pasokan air dan pembuangan kondensat pada pengujian kelembapan.
- Tidak memeriksa kesesuaian dengan standar produk sebelum pembelian.
- Menempatkan spesimen hampir memenuhi seluruh ruang kerja sehingga keseragaman menurun.
- Melewatkan pemeriksaan jalur kabel sensor pada pengujian suhu rendah.
Peralatan dan konfigurasi terkait
- Topect — High and Low Temperature & Humidity Test Chamber

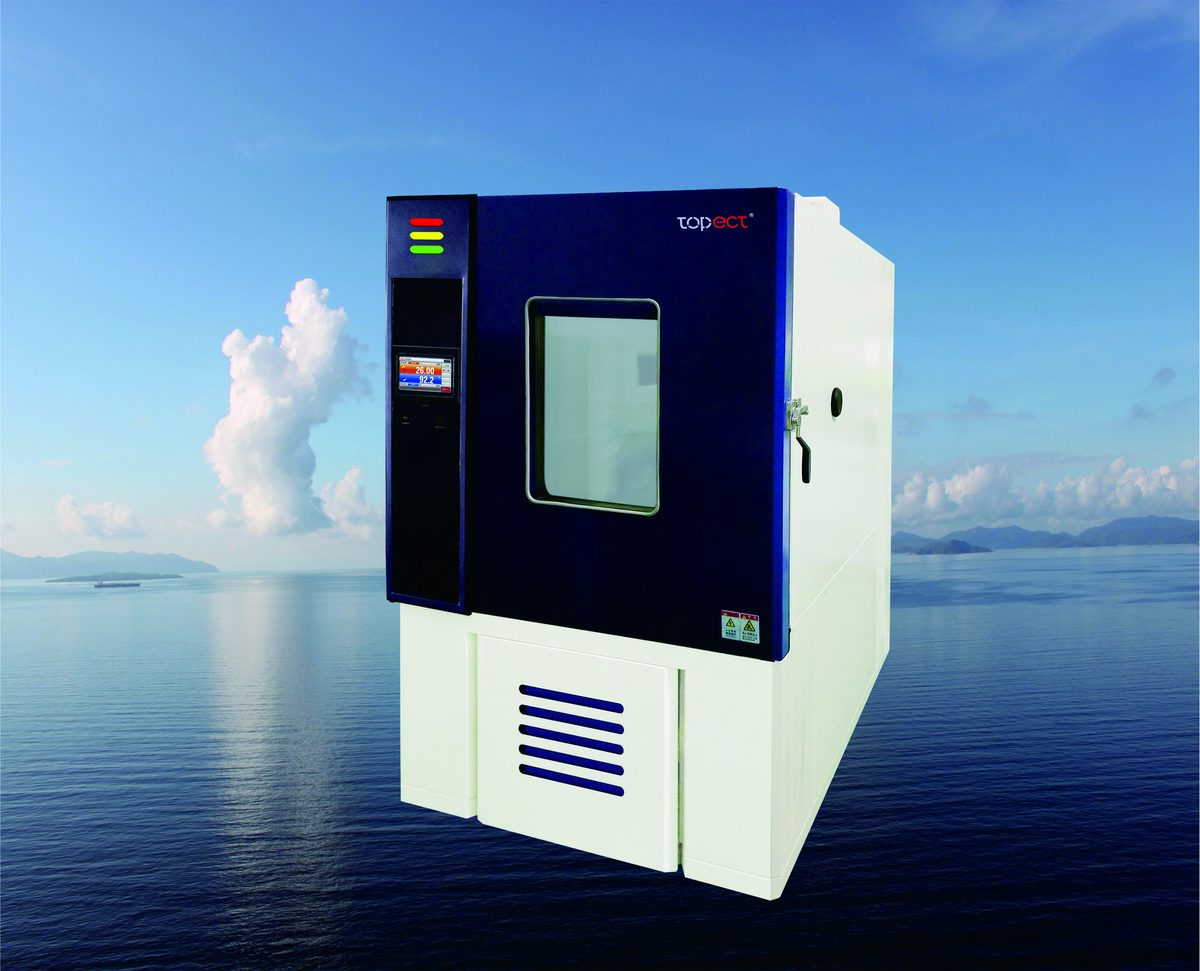

- Topect — Rapid Temperature Change Test Chamber
- Topect — Cold and Hot Shock Test Chamber (Impact Series III)
- Topect — Walk-in High and Low Temperature and Humidity Test Chamber
- Topect — Temperature, Humidity and Vibration Integrated Test Chamber
- Kategori: Environmental Test
- Artikel serumpun: Keseragaman Suhu dan Waktu Perendaman: Membaca Data Chamber, Uji Lingkungan Terpadu: Suhu, Kelembapan, dan Getaran
Kesimpulan
Pemilihan environmental test chamber bertumpu pada tiga hal: standar pengujian yang harus dipenuhi, beban pada saat pengujian berlangsung, dan keseragaman pada rentang suhu yang benar-benar dipakai. Angka lembar data diukur pada chamber kosong, sehingga beban acuan harus selalu ikut ditanyakan. Untuk meninjau chamber yang sesuai dengan standar pengujian dan ukuran spesimen Anda atau menyiapkan permintaan penawaran, tim Terastek dapat membantu mencocokkannya.
