Pengujian Bluetooth dan WLAN: Apa yang Diukur dan Instrumen yang Dibutuhkan

Bluetooth dan WLAN testing mengukur kualitas RF perangkat nirkabel pada dua hal yang berbeda: seberapa baik perangkat memancarkan sinyal (Tx) dan seberapa lemah sinyal yang masih dapat diterimanya (Rx). WLAN diuji terhadap standar IEEE 802.11, sedangkan Bluetooth diuji terhadap Bluetooth RF Test Specification. Karena keduanya sering berada dalam satu produk, kemampuan menguji keduanya—dan memisahkan kontribusi masing-masing terhadap interferensi—menjadi pertimbangan pembelian yang nyata.

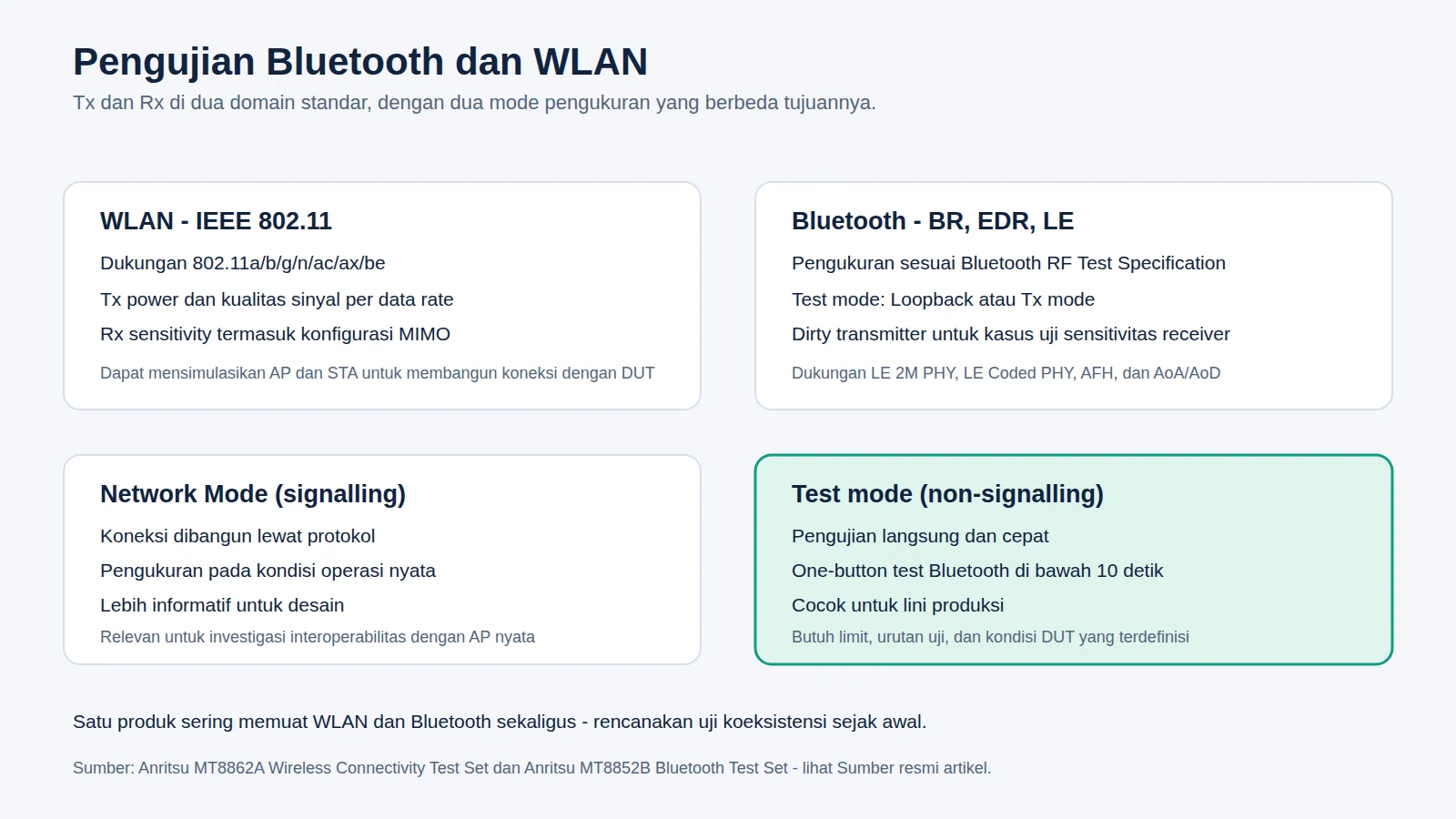

1. Apa yang sebenarnya diukur

Domain	Pengukuran Tx	Pengukuran Rx
WLAN (IEEE 802.11)	Output power, spectral mask, error vector magnitude, dan karakteristik sinyal per data rate	Rx sensitivity, termasuk pengukuran pada konfigurasi MIMO
Bluetooth (BR/EDR/LE)	Output power, modulation characteristics, carrier frequency offset, dan drift	Receiver sensitivity, termasuk kasus uji dengan dirty transmitter

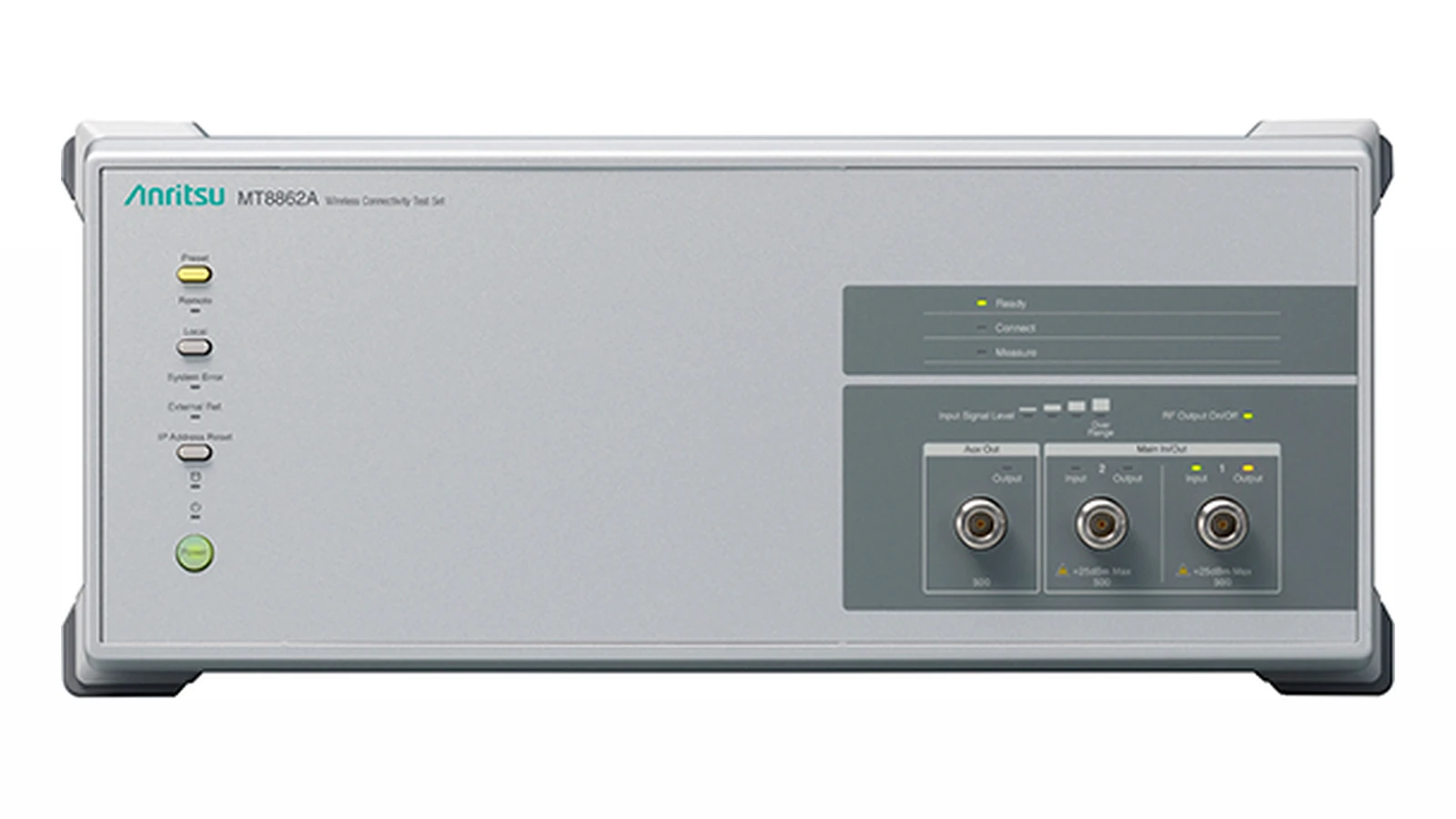

Pada sisi WLAN, Anritsu menjelaskan MT8862A ditujukan untuk mengukur karakteristik RF TRx perangkat WLAN pada tahap desain dan inspeksi manufaktur, dengan dukungan IEEE 802.11a/b/g/n/ac/ax/be. Instrumen ini dapat mensimulasikan access point (AP) maupun station (STA) untuk membangun koneksi jaringan dengan DUT menggunakan messaging protokol WLAN.

Pada sisi Bluetooth, Anritsu menjelaskan MT8852B mendukung Basic Rate, Enhanced Data Rate, dan Bluetooth Low Energy, dengan pengujian one-button yang menginisiasi skrip sehingga sebuah perangkat diuji dalam waktu kurang dari 10 detik. Pengukuran dilakukan sesuai Bluetooth RF Test Specification dan dijalankan pada Bluetooth test mode—Loopback atau Tx mode.

2. Signalling atau non-signalling?

Perbedaan pendekatan ini menentukan bagaimana hasil pengukuran dapat ditafsirkan.

Network Mode (signalling) membangun koneksi sesuai protokol sehingga pengukuran dilakukan pada kondisi operasi yang realistis. Anritsu menyatakan bahwa dengan Network Mode, karakteristik RF TRx seperti Tx power diukur dalam kondisi operasi nyata, dan kualitas sinyal WLAN dievaluasi per data rate karena karakteristiknya berbeda untuk setiap data rate.

Test mode (non-signalling) memakai mode uji yang disediakan perangkat untuk mengukur parameter RF secara langsung dan cepat. Inilah yang membuat uji produksi Bluetooth dapat berjalan di bawah 10 detik per perangkat.

Untuk produksi berkecepatan tinggi, jalur non-signalling lebih cepat. Untuk verifikasi desain dan investigasi masalah interoperabilitas, pengukuran dalam kondisi koneksi nyata jauh lebih informatif.

3. Fitur yang layak diminta saat membeli

• Dukungan standar terkini. Untuk WLAN, pastikan dukungan sampai 802.11ax dan 802.11be bila produk Anda sudah memasuki generasi Wi-Fi 7, termasuk evaluasi per data rate.
• MIMO. Pengukuran Rx sensitivity dan Tx power pada 2×2 MIMO memerlukan konfigurasi yang mendukungnya; Anritsu menyebutkan penggunaan dua unit MT8862A untuk keperluan ini.
• Pengujian dengan sinyal terenkripsi. MT8862A mendukung WEP, WPA-Personal, WPA2-Personal, dan WPA3-Personal, sehingga koneksi dapat diuji pada kondisi keamanan yang dipakai produk.
• Pengukuran sensitivitas yang efisien. MT8862A mendukung pengukuran Rx sensitivity menggunakan penghitungan ACK frame untuk pembentukan bathtub curve.
• Antarmuka kontrol perangkat. MT8852B menginisialisasi dan mengendalikan DUT melalui UART, USB, atau USB-Adaptor HCI, dengan dukungan antarmuka kontrol Bluetooth LE 2-Wire.
• PHY dan fitur lanjutan Bluetooth. Tambahan opsi mendukung pengujian LE 2M PHY dan LE Coded PHY (Long Range), serta pengujian Angle of Arrival / Angle of Departure.
• Analisis interferensi. Fungsi Adaptive Frequency Hopping (AFH) pada MT8852B membantu menganalisis interferensi dan koeksistensi dengan sinyal pengganggu seperti WLAN.
• Diagnostik. MT8862A menyediakan frame capture logging untuk menelusuri masalah koneksi, GUI berbasis web browser melalui port Ethernet, dan pengujian verifikasi koneksi melalui pertukaran data IP.

4. Menyusun alur pengujian

1. Tentukan cakupan. Pisahkan kebutuhan desain (karakterisasi mendalam) dari kebutuhan produksi (uji lulus/gagal cepat).
2. Siapkan lingkungan RF. Gunakan kabel dan attenuator dengan rating frekuensi yang benar, serta perhatikan level yang masuk ke instrumen.
3. Kalibrasi jalur uji. Perhitungkan loss kabel dan attenuator agar level pada instrumen setara dengan level pada DUT.
4. Pilih mode pengujian. Signalling untuk kondisi operasi nyata, test mode untuk kecepatan.
5. Tetapkan limit dan script. Untuk Bluetooth, skrip one-button memerlukan urutan uji, limit, dan kondisi DUT yang jelas.
6. Simpan hasil dan log. Termasuk firmware DUT, kanal, data rate, dan kondisi lingkungan agar hasil dapat dibandingkan antar-batch.
7. Uji koeksistensi. Untuk produk dengan WLAN dan Bluetooth sekaligus, verifikasi perilaku saat keduanya aktif.

5. Konteks pengujian di Indonesia

Kebutuhan pengujian WLAN dan Bluetooth di Indonesia umumnya datang dari tiga kelompok. Yang pertama adalah produsen perangkat jaringan dan perangkat IoT—router, modul, sensor terhubung, dan perangkat rumah pintar—yang memerlukan uji produksi dan penerimaan komponen. Yang kedua adalah tim riset dan pengembangan yang menguji desain antena serta kualitas radio pada tahap prototipe. Yang ketiga adalah laboratorium pengujian dan lembaga yang memverifikasi perangkat klien sebelum dipasarkan.

Untuk kelompok pertama, throughput dan repeatability menentukan pilihan; untuk kelompok kedua, fleksibilitas analisis dan kemampuan melihat perilaku per data rate lebih penting; untuk kelompok ketiga, dokumentasi hasil dan reproduktibilitas metode adalah syarat utama.

Perhatikan juga lini produk terkait bila produk Anda juga memiliki jalur seluler. Untuk pengujian perangkat seluler, Anritsu menyediakan MT8821C Radio Communication Analyzer, dan kebutuhan pengujian RF umum dapat dilihat pada artikel pengujian receiver dan transmitter RF yang tertaut di bawah.

6. Kesalahan umum

• Mengukur Tx power tanpa memperhitungkan loss kabel dan attenuator, lalu membandingkannya dengan hasil instrumen lain.
• Menjalankan uji Rx sensitivity pada satu data rate saja, padahal karakteristiknya berubah terhadap data rate.
• Menggunakan mode non-signalling untuk menyimpulkan interoperabilitas dengan access point nyata.
• Tidak mengaktifkan enkripsi sesuai konfigurasi produk, sehingga koneksi diuji pada kondisi yang tidak mewakili pemakaian.
• Mengabaikan koeksistensi WLAN dan Bluetooth pada produk yang memakai keduanya.
• Tidak mencatat firmware dan kondisi alat uji, sehingga perubahan hasil antar-batch tidak dapat dijelaskan.

7. Instrumen yang tersedia di Terastek

Untuk pengujian WLAN, lihat Anritsu MT8862A Wireless Connectivity Test Set. Untuk pengujian Bluetooth Basic Rate, Enhanced Data Rate, dan Bluetooth Low Energy, lihat Anritsu MT8852B Bluetooth Test Set. Untuk pengujian perangkat seluler, tersedia Anritsu MT8821C Radio Communication Analyzer.

Jelajahi juga kategori Signal Analyzer & Spectrum Analyzer, halaman merek Anritsu, dan hub aplikasi Pengujian Telekomunikasi & RF. Artikel Pengujian Receiver dan Transmitter RF menjelaskan dasar stimulus, level, dan pengukuran yang melandasi kedua alat di atas.

FAQ

Apakah satu instrumen bisa menguji WLAN dan Bluetooth sekaligus?

Umumnya keduanya diuji oleh instrumen dengan kemampuan berbeda: WLAN oleh wireless connectivity test set yang mendukung standar IEEE 802.11, dan Bluetooth oleh Bluetooth test set yang mengeksekusi pengukuran sesuai Bluetooth RF Test Specification. Untuk produk yang memakai keduanya, pastikan alur uji koeksistensi direncanakan sejak awal.

Apakah pengukuran harus memakai koneksi kabel ke DUT?

Pengujian RF umumnya dilakukan melalui koneksi konduktif agar level terdefinisi dan hasil dapat diulang, dengan memperhitungkan loss jalur. Pengukuran radiasi dilakukan untuk kebutuhan tambahan seperti verifikasi antena.

Mengapa pengujian Rx sensitivity memerlukan banyak titik?

Karena sensitivitas berubah terhadap kanal, data rate, dan kondisi modulasi. Membentuk kurva sensitivitas terhadap level—seperti bathtub curve yang didukung penghitungan ACK frame pada MT8862A—memberi gambaran yang jauh lebih lengkap daripada satu angka tunggal.

Kesimpulan

Pilih instrumen uji nirkabel dari standar dan data rate yang harus diuji, kebutuhan MIMO, serta mode pengukuran yang sesuai dengan tahap pekerjaan—signalling untuk kondisi operasi nyata, test mode untuk kecepatan produksi. Tetapkan limit, kalibrasi jalur uji, dan catat kondisi DUT agar hasil antar-batch dapat dibandingkan.

Sumber resmi

• Anritsu — Wireless Connectivity Test Set (WLAN Tester) MT8862A
• Anritsu — Bluetooth Test Set MT8852B

Source reviewed: 27 September 2026. Angka limit dan metode final mengikuti standar serta persyaratan produk; hubungi Terastek untuk konfigurasi pengujian nirkabel.
