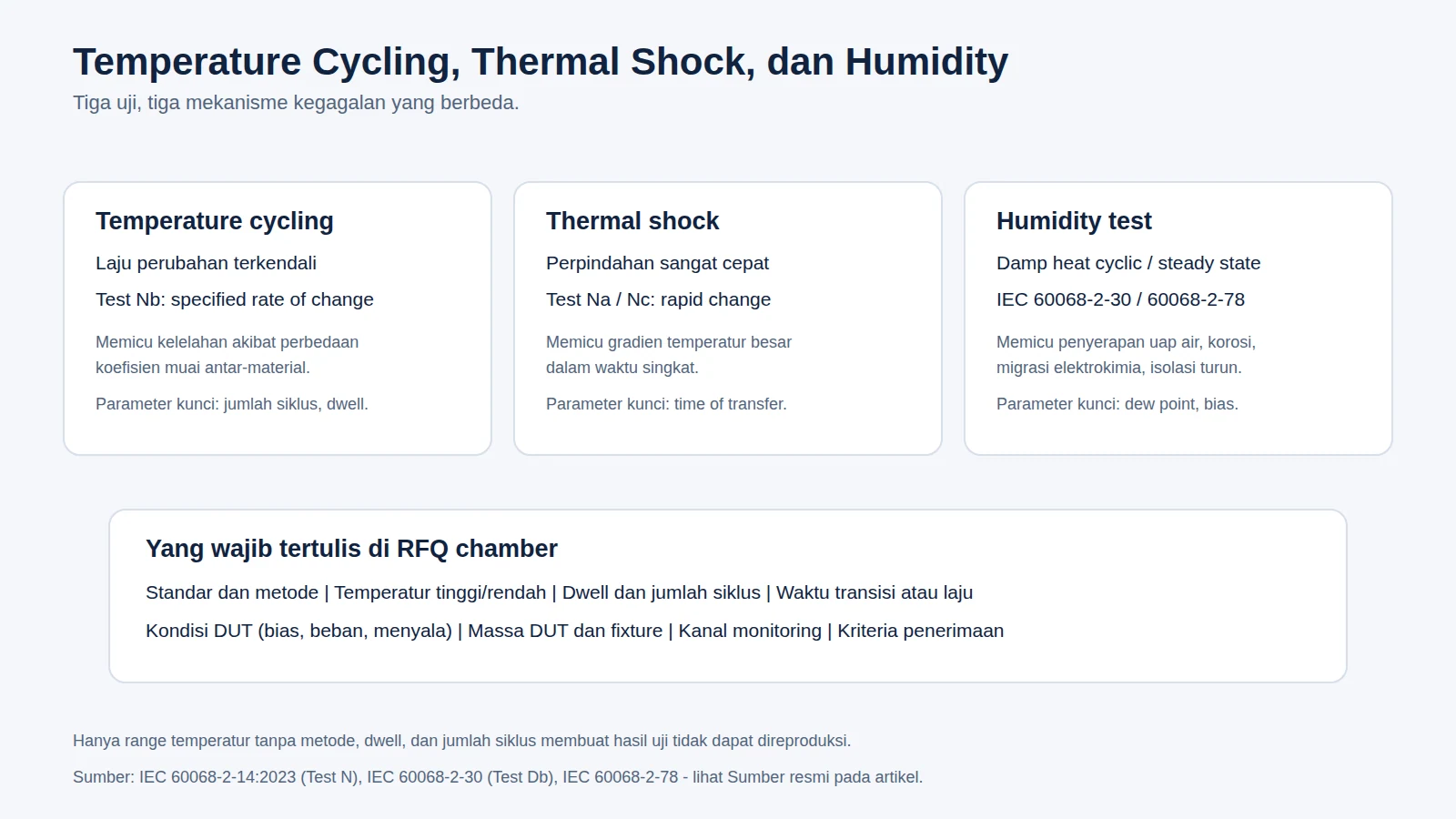

Temperature cycling, thermal shock, dan humidity test sama-sama menguji ketahanan produk terhadap lingkungan, tetapi mekanisme kegagalannya berbeda. Temperature cycling menekankan perubahan temperatur yang berulang dengan laju terkendali; thermal shock menekankan perpindahan cepat antara dua kondisi ekstrem; humidity test menambahkan uap air sebagai pemicu kegagalan. Memilih jenis uji yang salah berarti menguji mekanisme yang tidak relevan dengan produk Anda.
1. Bedanya dari sisi standar
Pada rangkaian standar IEC 60068, perubahan temperatur diatur dalam IEC 60068-2-14 dengan judul Test N: Change of temperature. Standar ini membagi metode menjadi tiga:
| Metode | Nama resmi | Karakter |
|---|---|---|
| Test Na | Rapid change of temperature with prescribed time of transfer | Waktu perpindahan antar-chamber ditentukan; menekankan kecepatan transisi |
| Test Nb | Change of temperature with specified rate of change | Laju perubahan temperatur ditentukan; satu chamber dengan ramp terkendali |
| Test Nc | Rapid change of temperature, two-fluid-bath method | Perpindahan cepat memakai two-fluid bath untuk transisi paling tajam |
Sisi kelembapan diatur terpisah: IEC 60068-2-30 untuk damp heat, cyclic dengan siklus 12 jam + 12 jam, dan IEC 60068-2-78 untuk damp heat, steady state. Perbedaan keduanya penting: uji cyclic menekankan terjadinya kondensasi dan perpindahan uap air, sedangkan uji steady state menekankan paparan kondisi lembap yang stabil dalam waktu lama.
2. Mekanisme kegagalan yang berbeda
Perbedaan metode bukan perbedaan tingkat kesulitan, melainkan perbedaan jenis kerusakan yang dipicu.
- Temperature cycling memicu kegagalan akibat perbedaan koefisien muai antar-material: solder joint, sambungan, dan lapisan yang berulang kali mengalami tegangan mekanis. Kegagalan biasanya muncul setelah sejumlah siklus, sehingga jumlah siklus dan dwell time menjadi parameter kunci.
- Thermal shock memicu gradien temperatur besar dalam waktu singkat. Ini relevan untuk komponen yang di produksi atau dipakai mengalami perubahan ekstrem cepat, dan dapat mengungkap keretakan serta delaminasi yang tidak muncul pada perubahan bertahap.
- Humidity test memicu kegagalan akibat penyerapan uap air, korosi, migrasi elektrokimia, dan penurunan resistansi isolasi. Kelembapan berkombinasi dengan bias tegangan memunculkan mekanisme yang tidak terlihat pada uji temperatur kering.
Konsekuensi praktisnya: produk yang lulus temperature cycling belum tentu lulus damp heat, dan sebaliknya. Keduanya menjawab risiko yang berbeda.
3. Menerjemahkan standar menjadi spesifikasi chamber
Kesalahan paling umum saat menyusun RFQ adalah meminta “chamber dengan temperatur –70 sampai +180 °C” tanpa menyebut metode dan profil. Yang perlu dituliskan antara lain:
- Standar dan metode yang diacu (misalnya Test Na, Test Nb, atau Test Db).
- Temperatur tinggi dan rendah, serta toleransi yang diminta.
- Dwell time pada tiap kondisi dan jumlah siklus.
- Waktu perpindahan (untuk Test Na) atau laju perubahan (untuk Test Nb), termasuk definisi linear atau average rate.
- Kondisi DUT saat diuji: menyala atau mati, dengan bias atau tanpa bias, dan berapa disipasi dayanya.
- Massa DUT dan fixture, karena keduanya memperlambat recovery chamber.
- Kanal monitoring dan titik pengukuran temperatur pada DUT.
- Kriteria penerimaan serta pengukuran akhir (final measurements) yang dilakukan setelah uji.
Selain itu, uniformitas dan stabilitas temperatur pada ruang kerja—bukan hanya range—menentukan apakah profil benar-benar terpenuhi pada titik DUT. Untuk uji kelembapan, tambahkan batas RH pada temperatur tertentu, dew point, pengelolaan kondensat, dan kualitas air yang dibutuhkan sistem humidifikasi.
4. Memilih konfigurasi chamber
| Kebutuhan uji | Konfigurasi yang sesuai | Yang diperiksa |
|---|---|---|
| Perubahan temperatur bertahap dengan laju terkendali | Chamber rapid temperature change | Ramp rate terhadap beban, recovery setelah pintu dibuka |
| Perpindahan cepat antar-dua temperatur ekstrem | Cold and hot shock chamber dua zona | Waktu transisi, kapasitas basket, massa DUT, jumlah siklus |
| Paparan lembap berkepanjangan atau siklik | Temperature and humidity chamber | Rentang RH, dew point, kondensasi, kualitas air |
| Uji gabungan temperatur dan getaran | Integrasi chamber dengan shaker | Clearance, feedthrough, fixture, sinkronisasi kontrol |
5. Konteks pengujian di Indonesia
Untuk industri elektronika dan komponen di Indonesia, kombinasi yang paling sering diminta adalah temperature cycling untuk validasi sambungan dan damp heat untuk validasi ketahanan kelembapan—karena kelembapan relatif tinggi di banyak wilayah operasi. Untuk komponen otomotif dan peralatan yang diekspor, persyaratan pelanggan biasanya sudah menyebut jenis uji, profil, dan jumlah siklus secara rinci.
Bagi laboratorium yang baru membangun fasilitas, urutan yang masuk akal adalah mulai dari satu chamber dengan rentang temperatur yang cukup dan kontrol yang baik, lengkapi dengan kemampuan kelembapan bila produk memang terpapar lembap, lalu tambahkan kemampuan perpindahan cepat ketika profil uji menuntutnya. Membeli chamber thermal shock hanya untuk pengujian yang sebenarnya bertahap adalah pemborosan kapasitas.
6. Kesalahan umum
- Menyebut hanya range temperatur tanpa metode standar, dwell, dan jumlah siklus.
- Membandingkan ramp rate antar-pemasok tanpa menyamakan massa beban dan definisi laju.
- Menganggap uji kelembapan bisa dilakukan pada seluruh rentang temperatur tanpa memperhatikan dew point.
- Tidak mengukur temperatur pada DUT, hanya pada sensor chamber.
- Melewatkan pengukuran akhir setelah uji, sehingga kegagalan yang bersifat progresif tidak terlihat.
- Menjalankan DUT tanpa dokumentasi kondisi operasi (bias, beban, mode), sehingga hasil tidak dapat direproduksi.
7. Pilihan di katalog Terastek

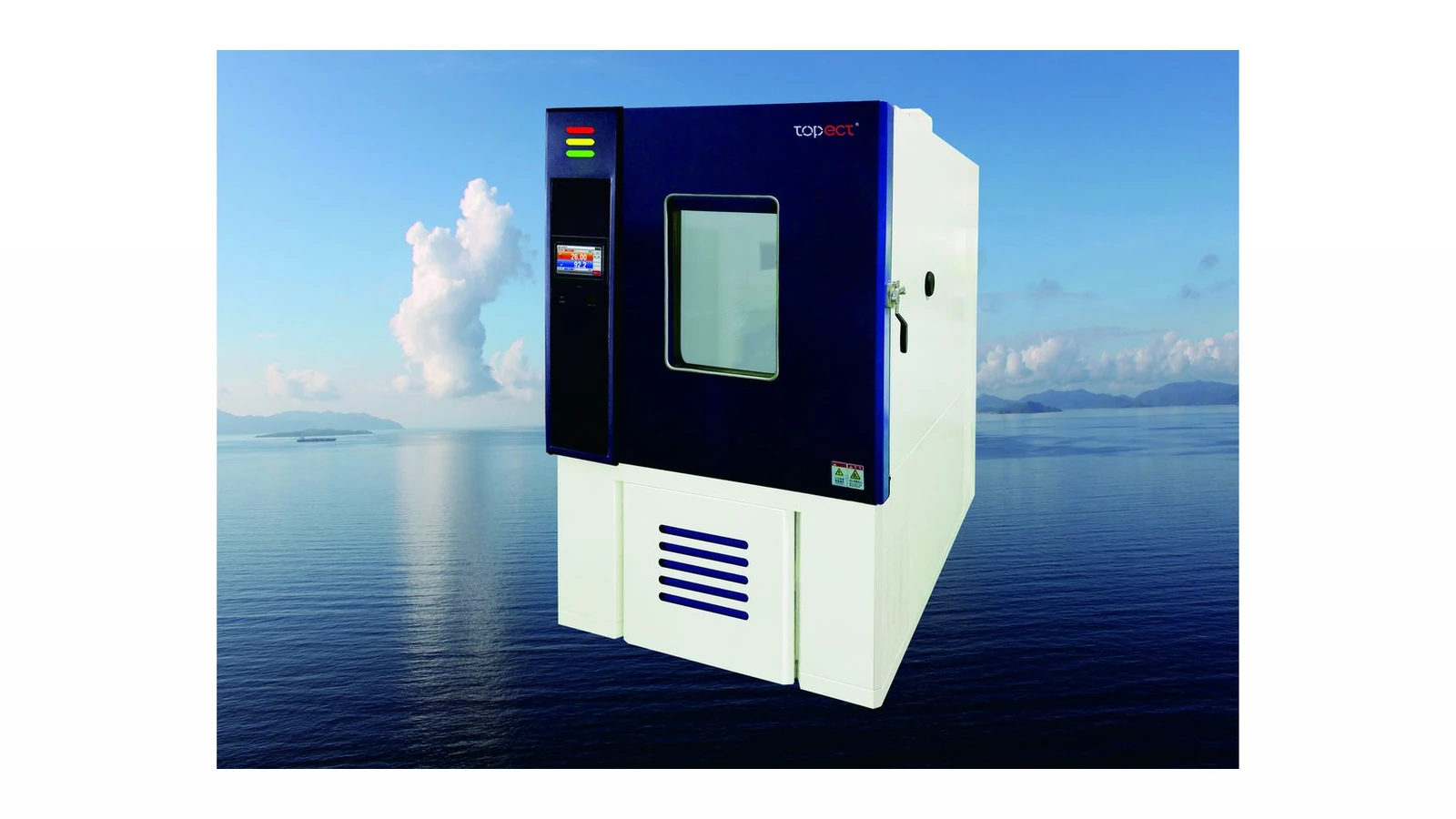

Untuk thermal shock dua zona, lihat Topect Cold and Hot Shock Test Chamber (Impact Series III). Untuk perubahan temperatur dengan laju terkendali, bandingkan Topect Rapid Temperature Change Test Chamber. Untuk uji kelembapan, lihat Topect High and Low Temperature & Humidity Test Chamber.
Jelajahi kategori Environmental Test Chamber dan hub Pengujian Lingkungan. Untuk menyusun RFQ chamber secara lengkap, artikel Environmental Chamber untuk Reliability Test membahas daftar spesifikasi yang perlu diminta.
FAQ
Apakah thermal shock sama dengan temperature cycling yang cepat?
Mekanismenya berbeda. Thermal shock bertujuan menciptakan perpindahan kondisi yang sangat cepat dengan gradien temperatur besar, sedangkan temperature cycling mengendalikan laju perubahan. Pada standar IEC, keduanya masuk dalam keluarga Test N dengan metode berbeda (Na, Nb, Nc).
Apakah uji kelembapan perlu tegangan bias pada DUT?
Sering kali ya, karena banyak mekanisme kegagalan kelembapan—seperti migrasi elektrokimia dan penurunan resistansi isolasi—baru muncul ketika DUT diberi tegangan. Namun keputusan ini mengikuti standar dan persyaratan produk; dokumentasikan kondisi bias pada laporan.
Berapa siklus yang cukup?
Jumlah siklus ditentukan oleh standar, persyaratan pelanggan, atau target reliabilitas produk. Tidak ada angka universal; yang penting adalah profil (temperatur, dwell, laju) dan kriteria penerimaan dinyatakan lebih dahulu agar hasil dapat dinilai.
Kesimpulan
Pilih jenis uji dari mekanisme kegagalan yang ingin dibuktikan, lalu terjemahkan metode standar menjadi spesifikasi chamber: temperatur, laju atau waktu transisi, dwell, jumlah siklus, kelembapan, kondisi DUT, dan pengukuran akhir. Dengan begitu, hasil uji dapat diulang, dibandingkan, dan dipertanggungjawabkan.
Sumber resmi
- IEC 60068-2-14:2023 — Environmental testing, Part 2-14: Tests, Test N: Change of temperature (metode Na, Nb, Nc)
- IEC 60068-2-14:2023 — dokumen sampel yang dirujuk untuk struktur uji dan pengukuran akhir
- IEC 60068-2-30 — Part 2-30: Tests, Test Db: Damp heat, cyclic (12 h + 12 h cycle)
- IEC 60068-2-78 — Part 2-78: Tests, damp heat, steady state
Source reviewed: 27 September 2026. Profil uji final harus mengikuti standar dan persyaratan DUT yang berlaku; hubungi Terastek untuk konfigurasi chamber.
