Osiloskop yang tepat bukan otomatis osiloskop dengan bandwidth paling tinggi. Teknisi dan laboratorium perlu mencocokkan bandwidth, rise time, sample rate, jumlah channel, memory, trigger, probe, dan workflow dengan sinyal yang benar-benar diukur.

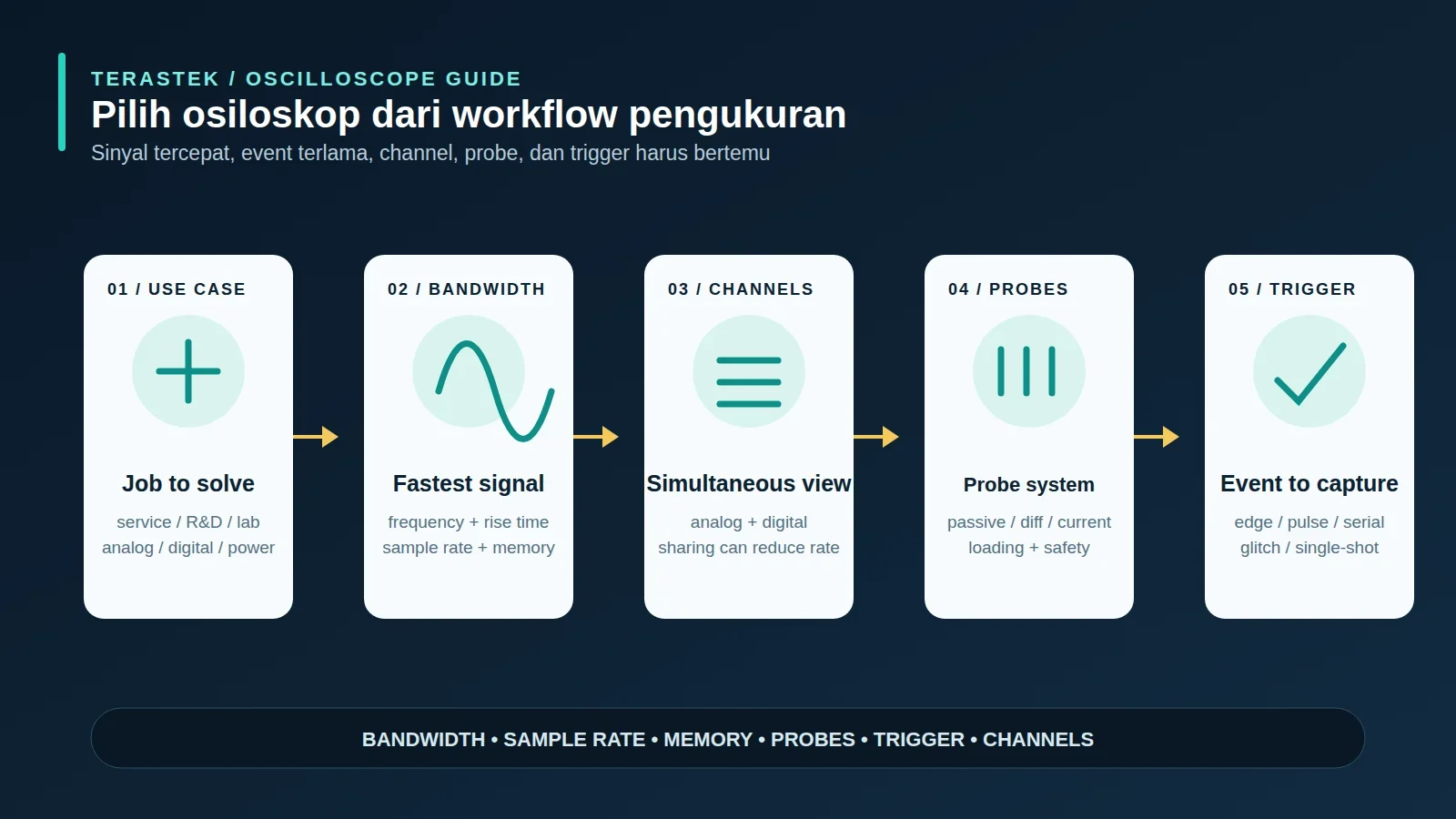

Tektronix menyarankan kerangka pemilihan yang dimulai dari bandwidth, sample rate, rise time, channel density, probe, triggering, dan record length. Panduan ini menerjemahkannya ke konteks teknisi service, laboratorium pendidikan, R&D, power electronics, embedded system, dan production test di Indonesia.
1. Tentukan pekerjaan utama osiloskop
| Kebutuhan | Fitur yang biasanya penting | Contoh keputusan |
|---|---|---|
| Service dan troubleshooting | Trigger mudah, waveform update cepat, probe praktis, dan display jelas. | Menemukan power rail drop, reset, noise, atau intermittent fault. |
| Laboratorium pendidikan | Interface mudah dipelajari, dua atau empat channel, built-in measurement, dan dokumentasi. | Mengamati sine, square, RC/RL response, dan timing dasar. |
| Embedded system | Bandwidth, digital channels/MSO, serial decode, trigger, dan memory. | Membandingkan clock, data, reset, power, dan bus protocol. |
| Power electronics | Probe differential/current, common-mode capability, bandwidth, isolation, dan trigger. | Mengukur switching, gate, DC bus, current, dan transient. |
| Production test | Repeatability, automation, limits, remote control, throughput, dan fixture. | Menguji banyak DUT dengan kondisi dan laporan yang konsisten. |
2. Pilih bandwidth dari sinyal tercepat
Bandwidth adalah batas frekuensi pada respons analog osiloskop yang biasa dinyatakan pada titik −3 dB. Jika bandwidth tidak cukup, amplitude dan edge sinyal dapat terlihat lebih kecil atau lebih lambat dari kondisi sebenarnya.
Tektronix memberikan contoh rule of thumb untuk memilih bandwidth beberapa kali di atas frekuensi tertinggi yang ingin diamati. Namun sinyal digital tidak cukup dinilai dari clock frequency. Rise time tercepat pada edge dapat mengandung komponen frekuensi yang lebih tinggi.
- Daftarkan frequency tertinggi dan rise/fall time tercepat.
- Masukkan bandwidth probe, kabel, fixture, dan DUT dalam measurement chain.
- Untuk power electronics, bedakan fundamental output motor dari switching edge.
- Jangan memakai bandwidth maksimum instrumen sebagai pengganti probe yang sesuai.
3. Periksa sample rate pada jumlah channel yang akan aktif
Sample rate menentukan seberapa sering osiloskop mengambil sampel. Sample rate lebih tinggi membantu merekam perubahan cepat dan mengurangi risiko aliasing, tetapi angka maksimum pada brosur dapat berubah saat beberapa channel digunakan bersama.
Tektronix juga menjelaskan bahwa sebagian instrumen berbagi sistem sampling antar-channel. Karena itu, minta spesifikasi yang berlaku ketika dua, empat, atau lebih channel aktif—sesuai setup nyata Anda.
4. Rise time, memory, dan trigger menentukan apakah event terlihat
Rise time scope harus cukup singkat dibanding rise time sinyal. Memory atau record length menentukan berapa lama waveform dapat direkam pada sample rate tertentu. Tektronix merangkum hubungan ini sebagai durasi capture yang ditentukan oleh record length dibagi sample rate.
Trigger menentukan event mana yang ingin disimpan. Edge trigger cukup untuk waveform stabil, tetapi runt pulse, pulse width, setup-and-hold, serial data, logic, hold-off, dan delay dapat membantu saat mencari fault intermittent.
5. Jumlah channel harus mengikuti korelasi yang dibutuhkan
- Dua channel cocok untuk membandingkan input dan output sederhana.
- Empat channel memberi ruang untuk clock, data, power rail, dan trigger secara simultan.
- Enam atau delapan channel dapat dibutuhkan untuk power conversion, motor drive, atau korelasi beberapa bus.
- MSO menambahkan digital timing channels ketika hubungan analog dan digital harus dilihat bersama.
Jumlah channel yang lebih banyak dapat menaikkan harga dan pada model tertentu memengaruhi sample rate. Pilih channel berdasarkan pengukuran simultan yang benar-benar dibutuhkan, bukan jumlah maksimum yang terlihat menarik di katalog.
6. Probe adalah bagian dari osiloskop
Probe menambah resistive, capacitive, dan inductive loading ke rangkaian. Tektronix menekankan bahwa pengukuran dimulai dari ujung probe. Periksa kecocokan bandwidth, attenuation, input capacitance, grounding, common-mode, dan aksesori.
| Probe | Penggunaan umum | Catatan |
|---|---|---|
| Passive 10× | Ground-referenced voltage dan troubleshooting umum. | Bandwidth dan capacitance tetap memengaruhi DUT. |
| High-voltage differential | Floating atau differential measurement pada power electronics. | Periksa differential, common-mode, CAT, dan aksesori. |
| Current probe | Arus dan perhitungan instantaneous power. | Periksa range, bandwidth, degauss, arah, dan saturasi. |
| Logic probe | Digital timing pada MSO. | Pastikan threshold, konektor, dan flying lead sesuai. |
7. Display, automation, dan lingkungan kerja
Untuk teknisi, tombol dan trigger yang cepat dipahami dapat lebih bernilai daripada fitur yang jarang dipakai. Untuk laboratorium, dokumentasi, screenshot, remote control, math, measurement, decode, dan data export dapat menghemat waktu. Untuk produksi, perhatikan API, limit test, fixture, synchronization, waveform update rate, dan cycle time.
Checklist sebelum meminta penawaran
- Jenis pekerjaan dan sinyal tercepat.
- Bandwidth dan rise time target.
- Sample rate dengan semua channel yang akan aktif.
- Jumlah channel analog dan digital.
- Durasi event terpendek dan terpanjang.
- Trigger dan decode yang diperlukan.
- Probe voltage, current, differential, logic, dan aksesori.
- Input range, noise floor, vertical resolution, dan high-resolution mode.
- Automation, remote interface, logging, report, dan software.
- Safety category, isolation, fixture, dan kompetensi operator.
Jalur produk di Terastek
Untuk bench umum dan mixed-signal debugging, lihat Tektronix 5 Series B MSO, Tektronix 4 Series B MSO, dan Keysight DSOX1204G. Untuk kebutuhan bandwidth dan signal fidelity lebih tinggi, bandingkan Tektronix 6 Series B MSO. Sertakan frequency/rise time, jumlah channel, probe, dan automation saat menghubungi Terastek.
